1 прикрепите дверцу – Инструкция по эксплуатации Bosch AutoDome 700 Series IP PTZ Camera
Страница 37
38
ru | Установка на парапет крыши и на трубу
AutoDome 700 Series IP PTZ Camera
F.01U.215.779 | 1.0 | 2011.07
Руководство по установке
Bosch Security Systems, Inc.
3.3.1
Прикрепите дверцу
1.
Сожмите нижний шарнирный болт, нажав палец болта вниз и повернув его за
ограничитель. Дверца источника питания снабжена ограничителем, удерживающим
нижний шарнир в открытом положении при присоединении дверцы.

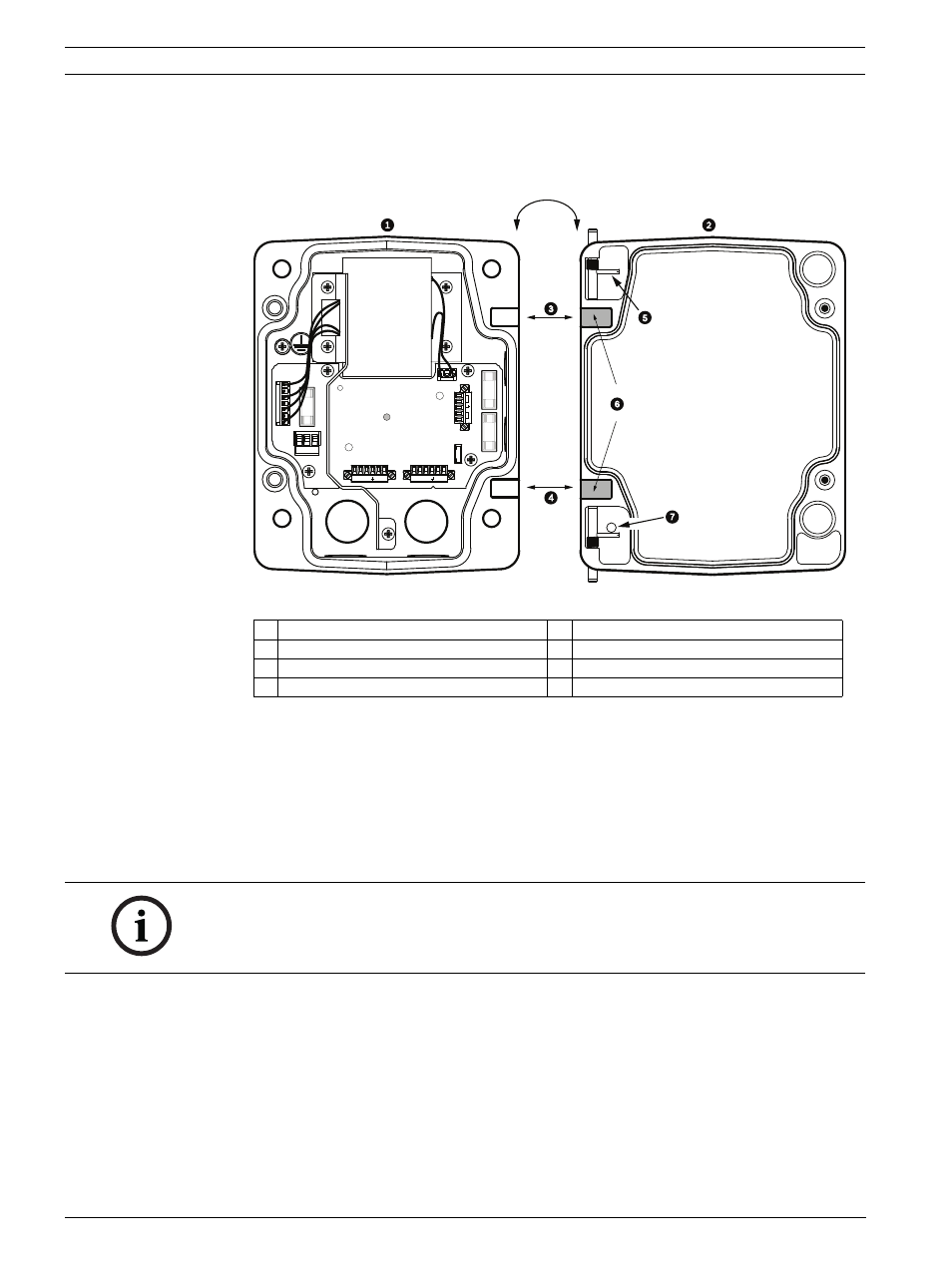

Рисунок 3.2 Выравнивание шарнира дверцы с источником питания
2.
Откройте верхний шарнир, нажав его палец вверх и удерживая его.
Примечание: оба шарнирных болта должны быть полностью сжаты, чтобы открыть
шарниры дверцы, прежде чем переходить к следующему шагу.
3.
Удерживая верхний шарнирный болт в открытом положении, выровняйте шарниры
дверцы и блока источника питания.
4.
После выравнивания шарниров отпустите верхний шарнирный болт, чтобы он вошел
в сочленение блока источника питания. Затем отпустите нижний шарнирный болт,
чтобы полностью прикрепить дверцу к боксу источника питания.
1
Блок источника питания
5
Шарнир открыт
2
Дверца
6
Открытое положение
3
Выравнивание верхнего шарнира
7
Ограничитель шарнирного болта
4
Выравнивание нижнего шарнира
GND T XD
R XD
C+
C-
GND T XD
R XD
C+
C-
(FUSE
)
(FUSE
)
(FUSE
)
24V NC 24V
90
o
HTR DOME
ЗАМЕЧАНИЕ!
После завершения подключений закройте крышку и затяните два (2) невыпадающих
винта на крышке до 10-12 Н-м, чтобы убедиться в водонепроницаемости блока источника
питания.
