18 ru | Установка подвесного кронштейна на стену, в угол и на столб AutoDome 700 Series IP PTZ Camera
F.01U.215.779 | 1.0 | 2011.07 Руководство по установке Bosch Security Systems, Inc.
2.4.1 Выполните подключения

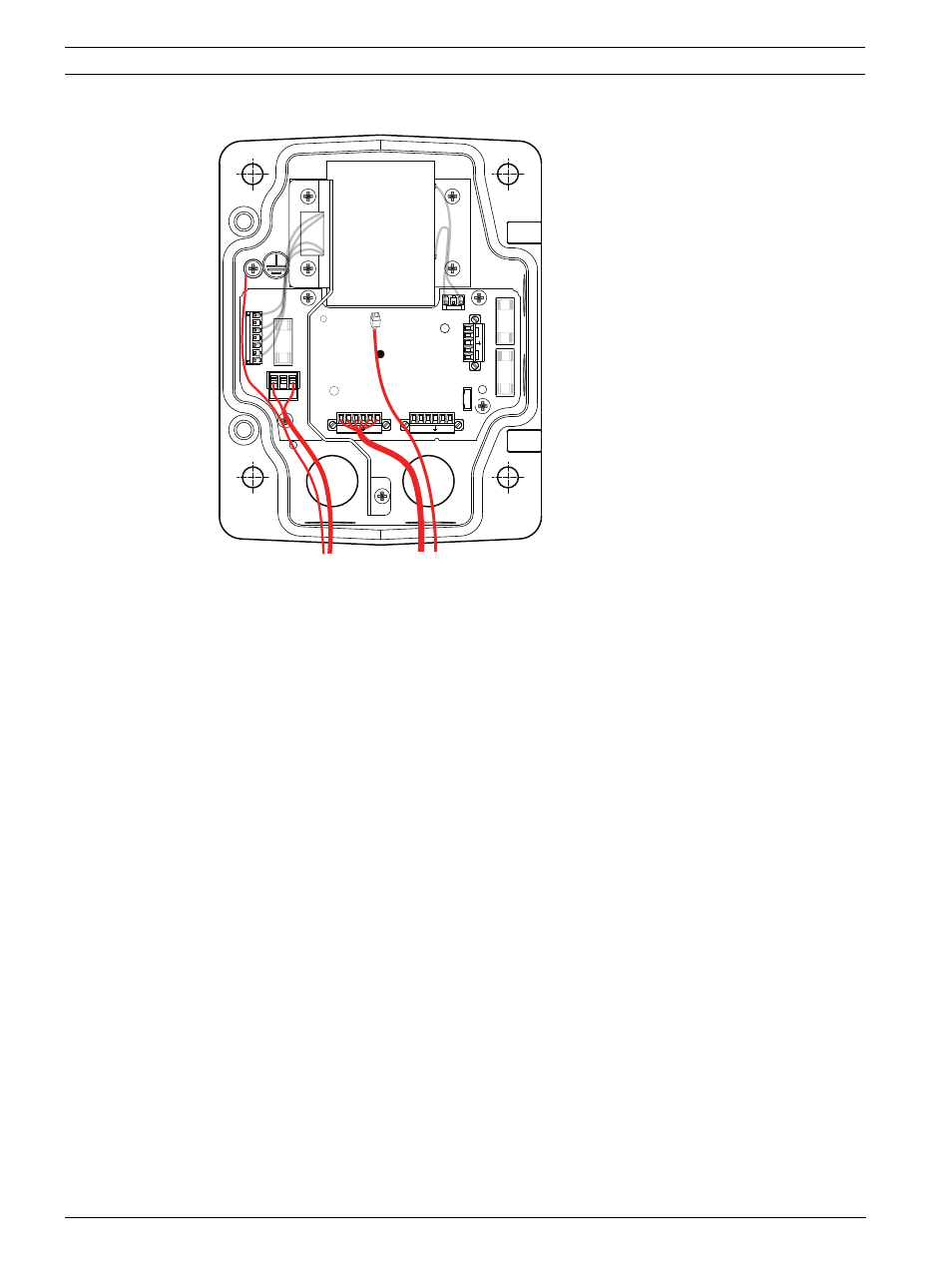

Рисунок 2.2 Блок источника питания подвесного кронштейна
1. Проложите все провода передачи видеосигнала, управляющих данных и тревожных
сигналов через кабелепровод в правой части источника питания. Схему
электропроводки и расстояния см. вРаздел 5 Стандарты кабелей и проводки,
Страница 63.
2. Проложите линии высокого напряжения 115/230 В перем. тока через кабелепровод в
левой части блока. Блок источника питания с трансформатором поставляется с
перегородкой, отделяющей сектор высокого напряжения в левой части от сектора
низкого напряжения 24 В перем. тока в правой части.
3. Обрежьте и зачистите все провода, чтобы обеспечить достаточный провес для
подключения к соответствующим клеммам блока, однако исключить при этом
защемление или помехи при закрывании подвесного кронштейна. Расположение
контактов см. выше на рис. Рисунок 2.3, Страница 19.
4. Прикрепите входящую в комплект 3-контактную вилку шнура электропитания к
входящим проводам электропитания. Для подсоединения проводов см. разъем P101
в Таблица 2.1, Страница 21.
5. Прикрепите входящую в комплект 6-контактную вилку ввода/вывода управляющих
данных к входящим проводам передачи управляющих данных. Для подсоединения
проводов см. разъем P106 в Таблица 2.1, Страница 21. Этот шаг необязателен при
установке оптоволоконных моделей, поскольку управляющие данные передаются по
оптоволоконному кабелю.
6. Присоедините разъем RJ45 к входящему кабелю Ethernet. Информацию о различных
способах использования протоколов передачи видеосигнала и управляющих данных
и спецификации проводки см. в Раздел 5 Стандарты кабелей и проводки, Страница 63.
GND T XD R XD  C+ C-
24 VAC
P101
P106 P105
P107
XF102 XF103
XF101
5 4 3 2 1
J103
J102
J101
(LED)
HTR DOME
24V NC 24V
GND T XD R XD C+ C-
