AutoDome 700 Series IP PTZ Camera
Установка подвесного кронштейна на стену, в угол и на столб | ru
33
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.779 | 1.0 | 2011.07
2.9
Присоедините подвесной модуль к кронштейну и закрепите
1.
Наклоните нижнюю часть камеры по направлению к основанию подвесного
кронштейна и зацепите монтажный крюк, расположенный в верхней части корпуса
камеры, за утопленный шарнирный болт кронштейна.

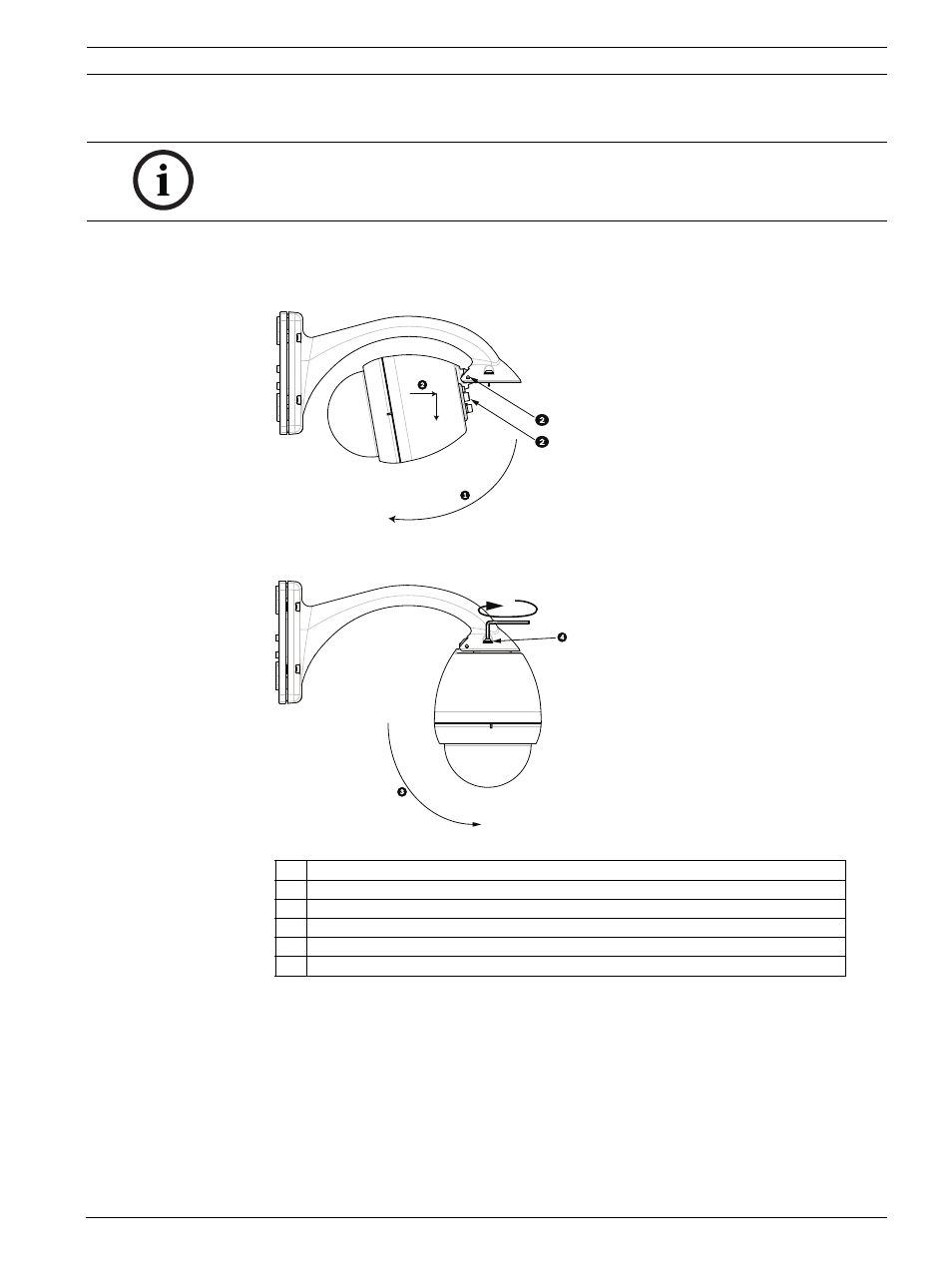

Рисунок 2.14 Присоедините подвесной модуль к кронштейну
ЗАМЕЧАНИЕ!
Прежде чем присоединять подвесной модуль AutoDome, осмотрите камеру и разъемы на
предмет наличия заблокированных гнезд и погнутых контактов.
1
Наклоните вверх.
2
Зацепите и опустите.
2а
Утопленный шарнирный болт
2b
Разъем камеры
3
Поверните вниз, чтобы зацепить разъем камеры.
4
Затяните два (2) монтажных винта с минимальным моментом 10-12 Н-м.
a
b
