Подключение проводов к интерфейсной плате трубы
На интерфейсной плате трубы имеются все необходимые разъемы для подключения
проводов передачи управления, данных, изображений и питания. Для правильного
подключения проводки выполните следующие действия.
1.
Подсоедините сочленяющийся разъем RJ45 к кабелю Ethernet, а вилку вставьте в
соответствующий сочленяющийся разъем J101 на интерфейсной плате трубы.
2.
Присоедините провода передачи управляющих данных к соответствующим клеммам
разъема P105 на интерфейсной плате трубы. См. эти подключения на рис.
Рисунок 3.10, Страница 48.
3.
Подключите провода питания 24 В перем. тока к разъему P101 на интерфейсной
плате трубы. Если модель имеет нагреватель, подключите провода питания
нагревателя 24 В перем. тока к разъему P107.
4.
Для подключения тревожных входов и выходов соедините входящие в комплект 6-
контактные разъемы входа сигнализации и 4-контактные разъемы выхода
сигнализации с микропроволочными выводами с соответствующими проводами
передачи тревожных сигналов. Затем подключите разъемы к соответствующим
разъемам P103 и P102 на интерфейсной плате.

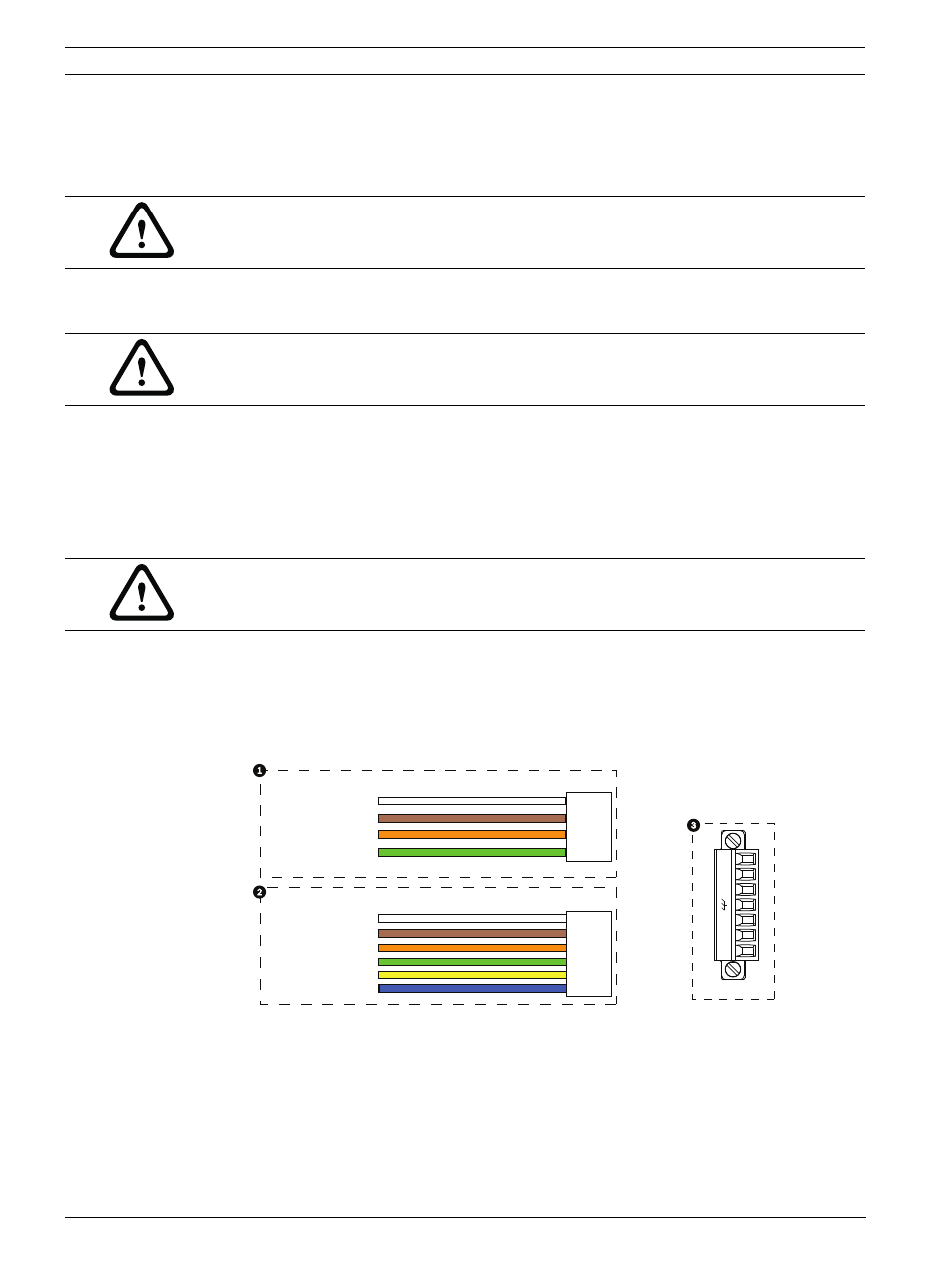

Рисунок 3.11 Тревожные и релейные разъемы
ПРЕДУПРЕЖДЕНИЕ!
Используйте только источники питания 24 В перем. тока класса 2.
ПРЕДУПРЕЖДЕНИЕ!
Не подключайте разъем RJ45, если вы не используете НВП или Ethernet для передачи
видеосигнала . Такое подключение приводит к искажению изображения.
ВНИМАНИЕ!
Для защиты камеры AutoDome от повреждений, вызванных низкими температурами,
подключите провода питания нагревателя 24 В перем. тока к разъему P101.
