Установка подвесного кронштейна на стену, в угол и на столб | ru
29
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.779 | 1.0 | 2011.07
2.8.1
Подсоединение подвесного кронштейна к монтажной плате
Нижний шарнирный болт подвесного кронштейна снабжен ограничителем,
удерживающим шарнир в открытом положении при присоединении кронштейна к
монтажной плате.
1.
Сожмите нижний шарнирный болт, нажав палец болта вниз и повернув его за
ограничитель.

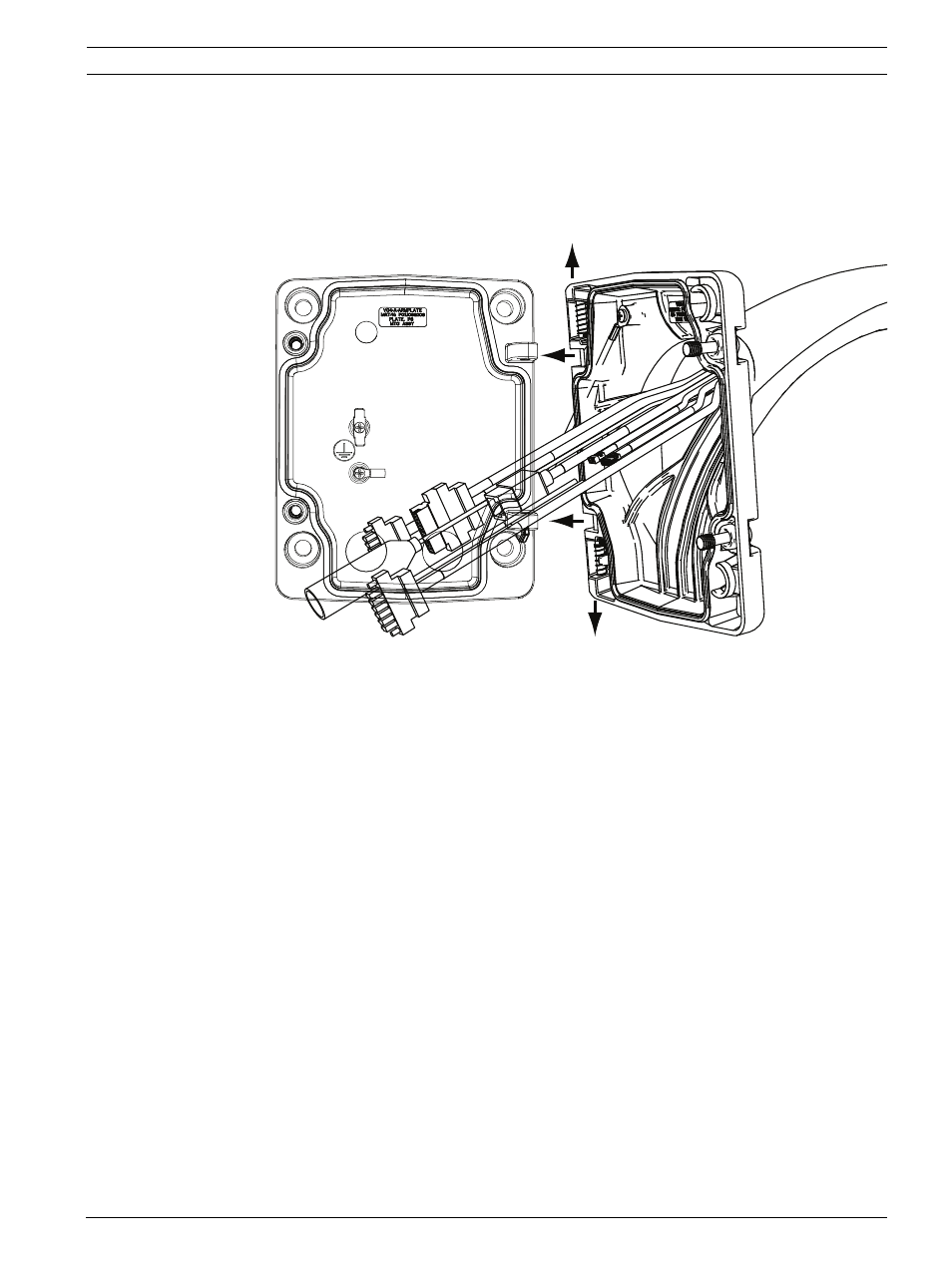

Рисунок 2.11 Подсоединение подвесного кронштейна к монтажной плате
2.
Откройте верхний шарнир, нажав его палец вверх и удерживая его.
Примечание. Оба шарнирных болта должны быть полностью сжаты, чтобы открыть
шарниры подвесного кронштейна, прежде чем переходить к следующему шагу.
3.
Продолжая удерживать верхний шарнирный болт, откройте и выровняйте верхний и
нижний шарниры подвесного кронштейна с соответствующими точками сочленения
монтажной платы. См. рис. Рисунок 2.11 выше.
4.
После выравнивания шарниров отпустите верхний шарнирный болт, чтобы он вошел
в сочленение монтажной платы. Затем отпустите нижний шарнирный болт, чтобы
полностью прикрепить подвесной кронштейн к монтажной платы.
