AutoDome 700 Series IP PTZ Camera Установка на парапет крыши и на трубу | ru 39
Bosch Security Systems, Inc. Руководство по установке F.01U.215.779 | 1.0 | 2011.07
3.4 Проложите проводку и прикрепите соединители
Провода электропитания следует прокладывать с левой (передней) стороны блока
источника питания через отдельный кабелепровод. Провода передачи видеосигнала,
управляющих данных и тревожных сигналов следует прокладывать через второй
кабелепровод в правой части блока. Сведения о способах передачи видео и данных, а
также спецификации проводки см. в Раздел 5 Стандарты кабелей и проводки, Страница 63.
3.4.1 Способы прокладки проводки
Имеется два способа прокладки проводки для видеосигнала, управляющих данных и
тревожных сигналов:
– Один из них состоит в прокладке всех проводов передачи видеосигнала,
управляющих данных и тревожных сигналов через кабелепровод в правой части
источника питания и на интерфейсную плату AutoDome.

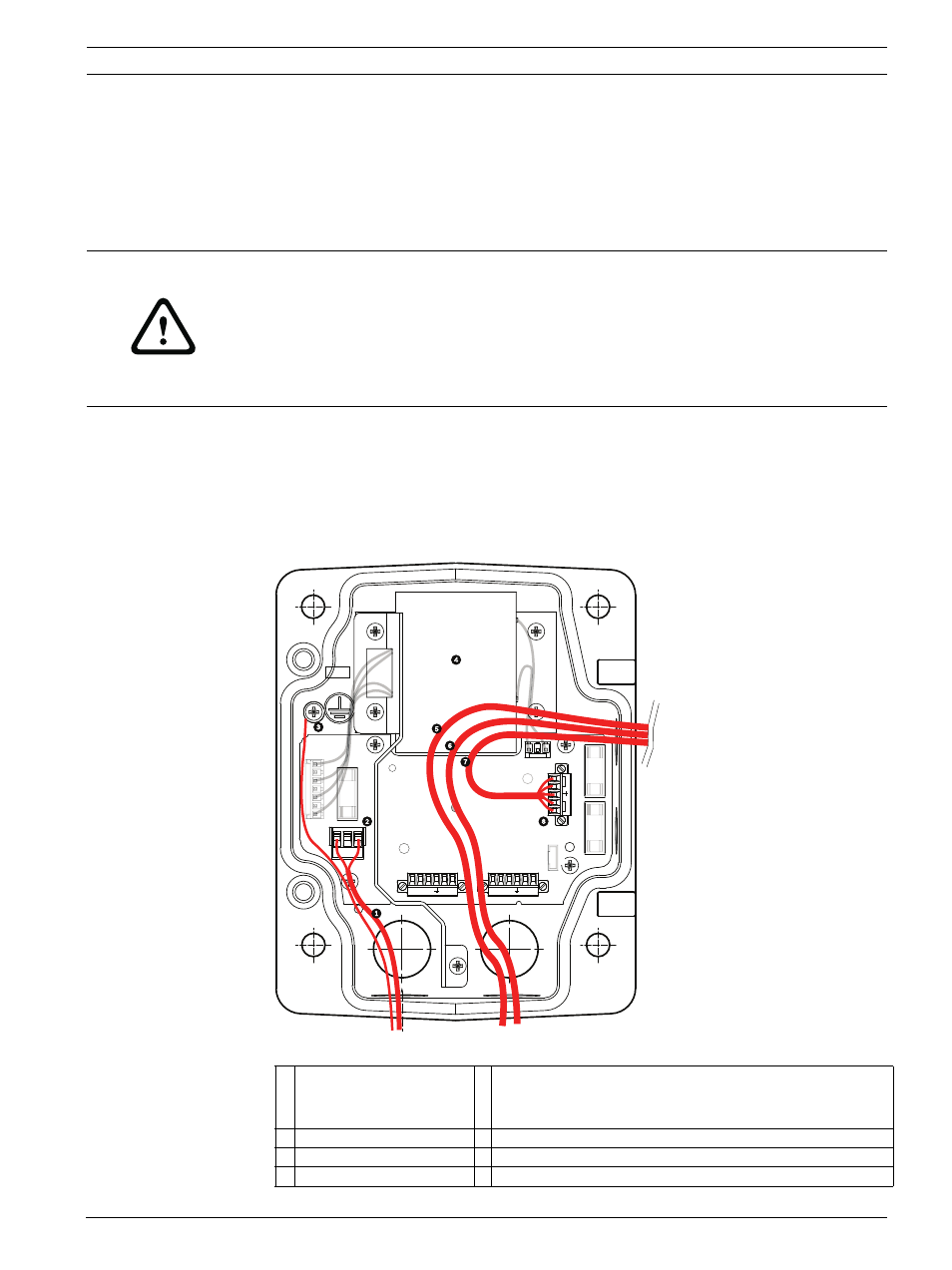

Рисунок 3.3 Блок источника питания VG4-A-PSU1 или VG4-A-PSU2
ПРЕДУПРЕЖДЕНИЕ!
Установите внешние соединительные кабели в соответствии с NEC, ANSI/NFPA70 (для
США) и Канадскими правилами по установке электрооборудования, часть I, CSA C22.1
(для Канады) и в соответствии с региональными нормами для остальных стран.
Параллельные цепи должны быть защищены сертифицированным 2-контактным
прерывателем цепи 20 А или предохранителями. Следует установить в доступном месте 2-
контактное устройство отключения с расстоянием между контактами не менее 3 мм.
1 Вход питания 120/230 В
перем. тока
5 Коаксиальный кабель, НВП-видео или Ethernet-
соединение
(Ethernet-соединение доступно только для VG5 серии 700)
2 Разъем P101 6 Кабель управления
3 Заземление 7 Выход питания 24 В перем. тока
4 Трансформатор 8 Разъем P107
GND TXD RXD  C+ C- GND TXD RXD  C+ C-
P101
P106 P105
P107
XF102
XF103
XF101
5 4 3 2 1
J J J103
J102
J101
(LED)
HTR DOME
24V NC 24V
(FUSE
)
(FUSE
)
(FUSE
)
