30

ru | Установка подвесного кронштейна на стену, в угол и на столб

AutoDome 700 Series IP PTZ Camera

F.01U.215.779 | 1.0 | 2011.07

Руководство по установке

Bosch Security Systems, Inc.

2.8.2

Прокладка и подключение проводов к блоку источника питания

На приведенных ниже рисунках показаны провода питания и управления, подключенные

к подвесному кронштейну:

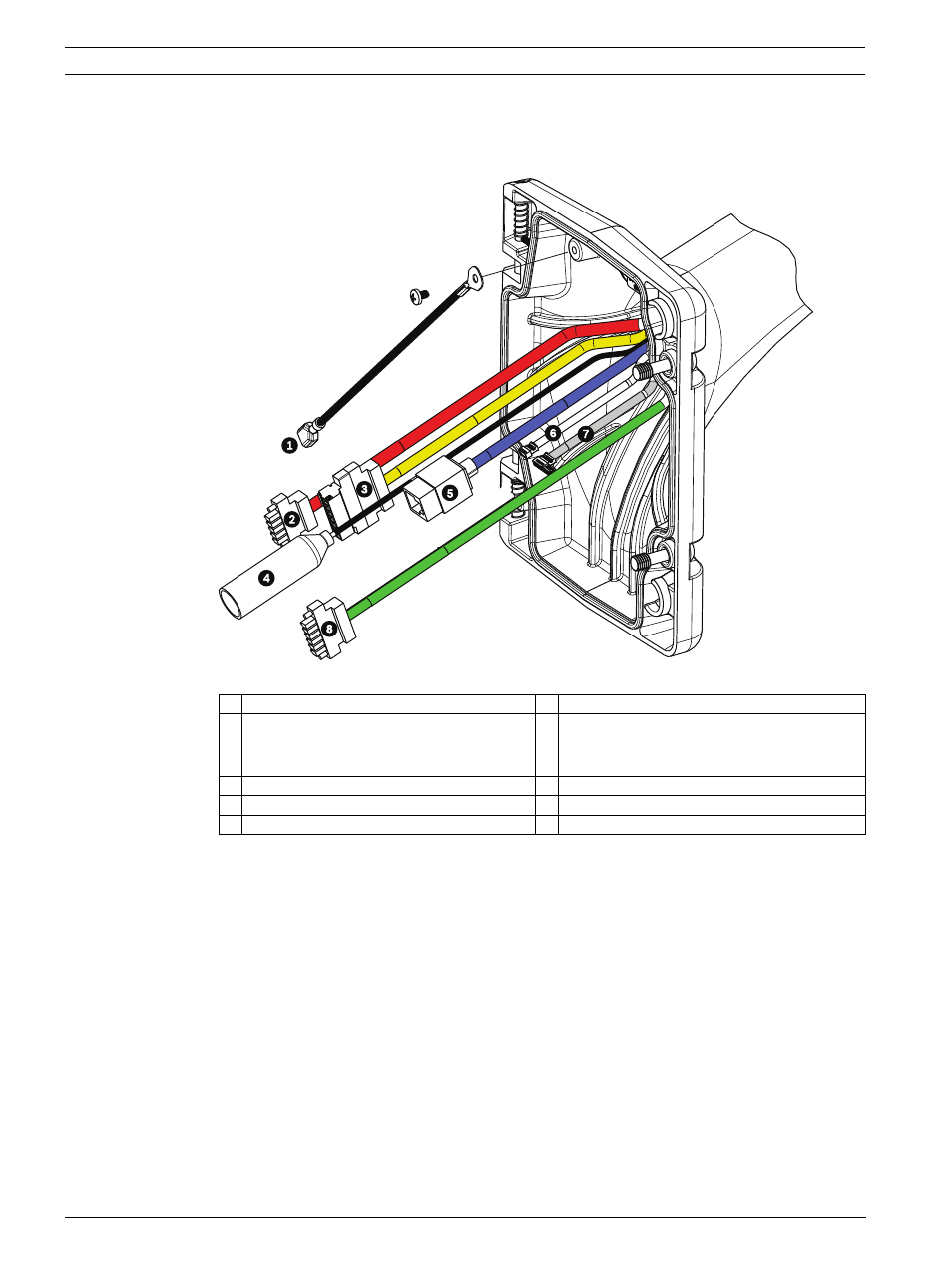

Рисунок 2.12 Кабели подвесного кронштейна

Кабельная

Кабельная

1

Заземление (черный)

5

НВП-видео/Ethernet (синий)

(Ethernet-соединение доступно только для VG5

серии 700)

2

Питание 24 В перем. тока (красный)

6

Тревожные выходы (белый)

3

Релейные контакты (желтый)

7

Тревожные входы (серый)

4

Коаксиальный видеокабель (черный)

8

Последовательное соединение (зеленый)
