ru | Установка в потолок
AutoDome 700 Series IP PTZ Camera
F.01U.215.779 | 1.0 | 2011.07
Руководство по установке
Bosch Security Systems, Inc.
4.
Подключите Ethernet-кабель к соответствующему разъему J101 на интерфейсном
блоке. С техническими характеристиками можно ознакомиться в
разделеРаздел 5 Стандарты кабелей и проводки, Страница 63
5.
Подсоедините вилку питания 24 В перем. тока к разъему P101 интерфейсного блока.
6.
Для подключения тревожных входов и выходов соедините входящие в комплект 6-
контактные разъемы входа сигнализации и 4-контактные разъемы выхода
сигнализации с микропроволочными выводами с соответствующими проводами
передачи тревожных сигналов. Затем подключите разъемы к соответствующим
разъемам P103 и P102 интерфейсного блока.

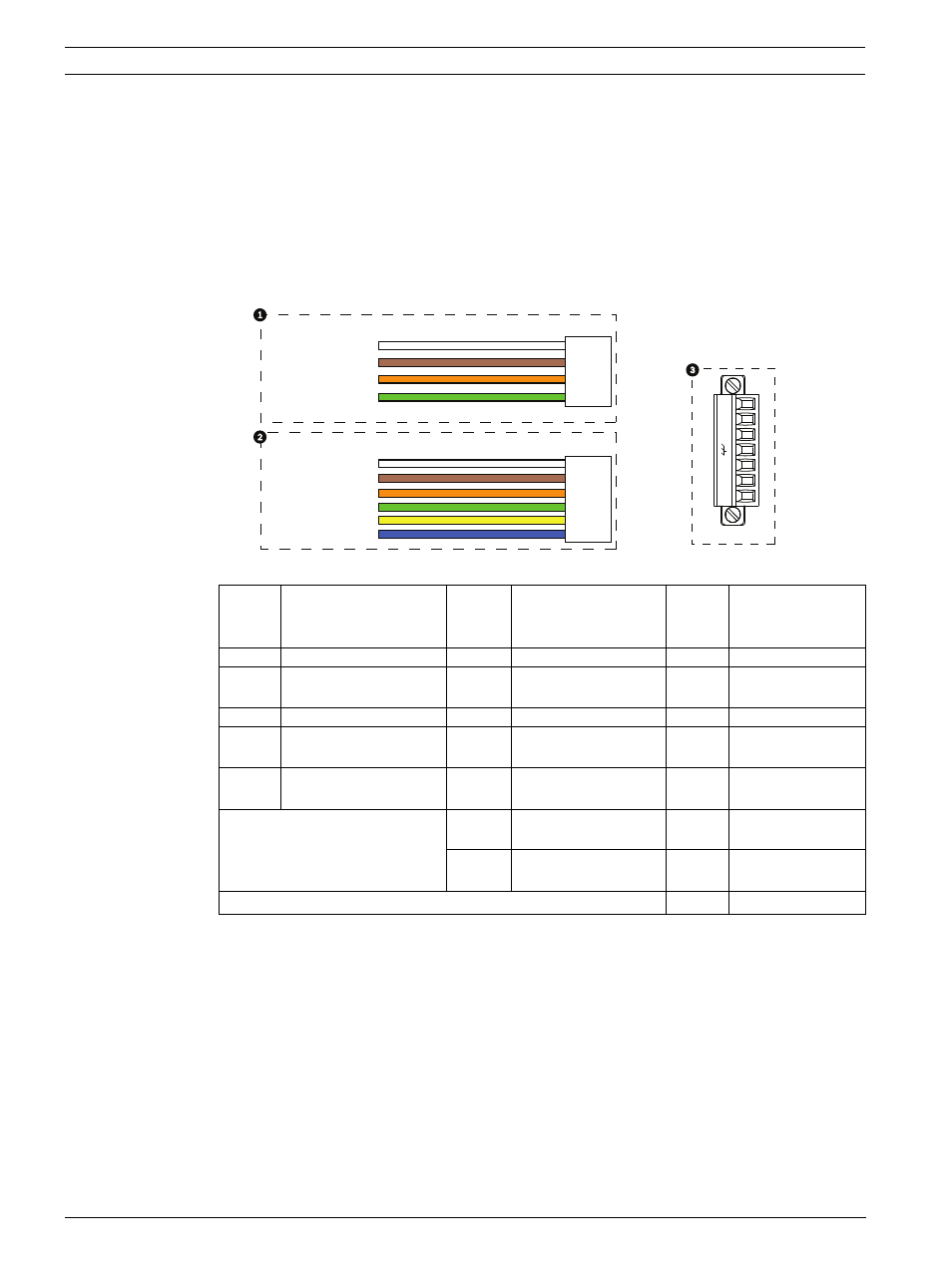

Рисунок 4.6 Тревожные и релейные разъемы
7.
Для подключения контролируемых тревожных входов и выходов и реле подключите
соответствующие провода к клеммам разъема P104 интерфейсного блока. Более
подробные сведения о подключении тревожных входов/выходов
см.Раздел 6 Тревожные и релейные подключения, Страница 66
8.
Прикрепите крышку к интерфейсному блоку:
a.
Выровняйте гнезда на крышке так, чтобы они совпадали с опорами на задней
панели интерфейсного блока.
b.
Поверните крышку вниз.
c.
Прижмите зажимы заземления, расположенные на передней панели блока,
чтобы крышка не зацепилась за них.
d.
Продолжайте спускать крышку вниз интерфейсного блока, пока не сработает
защелка.
1
4-контактный разъем
тревожного выхода
(P102)
2
*
6-контактный
разъем тревожного
входа (P103)
3
7-контактный
релейный
разъем (P104)
Контакт Описание
Контакт Описание
Контакт Описание
1
Тревожный выход 1
1
Тревожный вход 3
1
Нормально
разомкнутый
2
Тревожный выход 2
2
Тревожный вход 4
2
COM
3
Тревожный выход 3
3
Тревожный вход 5
3
Нормально
замкнутый
4
Заземление
сигнализации
4
Тревожный вход 6
4
Заземление
5
Тревожный вход 7
5
Аналоговая
сигнализация 1
6
Заземление
сигнализации
6
Аналоговая
сигнализация 2
* Можно также использовать TTL с низким напряжением (3,3 В).
7
Заземление
1
1
2
3
4
5
6
2
3
4
N
.O. COM
N
.C.
A1 GND
A2
1
PIN
PIN
P102
P103
P104
WHITE
ORANGE
BROWN
GREEN
WHITE
ORANGE
BROWN
GREEN
YELLOW
BLUE
2
3
4
5
6
7
