ru | Установка подвесного кронштейна на стену, в угол и на столб
AutoDome 700 Series IP PTZ Camera
F.01U.215.779 | 1.0 | 2011.07
Руководство по установке
Bosch Security Systems, Inc.
a.
Чтобы надежно прикрепить монтажную пластину к столбу, следуйте инструкциям,
прилагаемым к бандажному инструменту. Свяжитесь с торговым представителем
Bosch, чтобы заказать бандажный инструмент
арт. TC9311PM3T.
b.
Прикрепите монтажную плату к пластине для установки на столб при помощи
четырех (4) винтов 3/8 x 1-3/4" и разрезных стопорных шайб (входят в
комплект).
c.
Извлеките из монтажной платы одну из резиновых прокладок.
d.

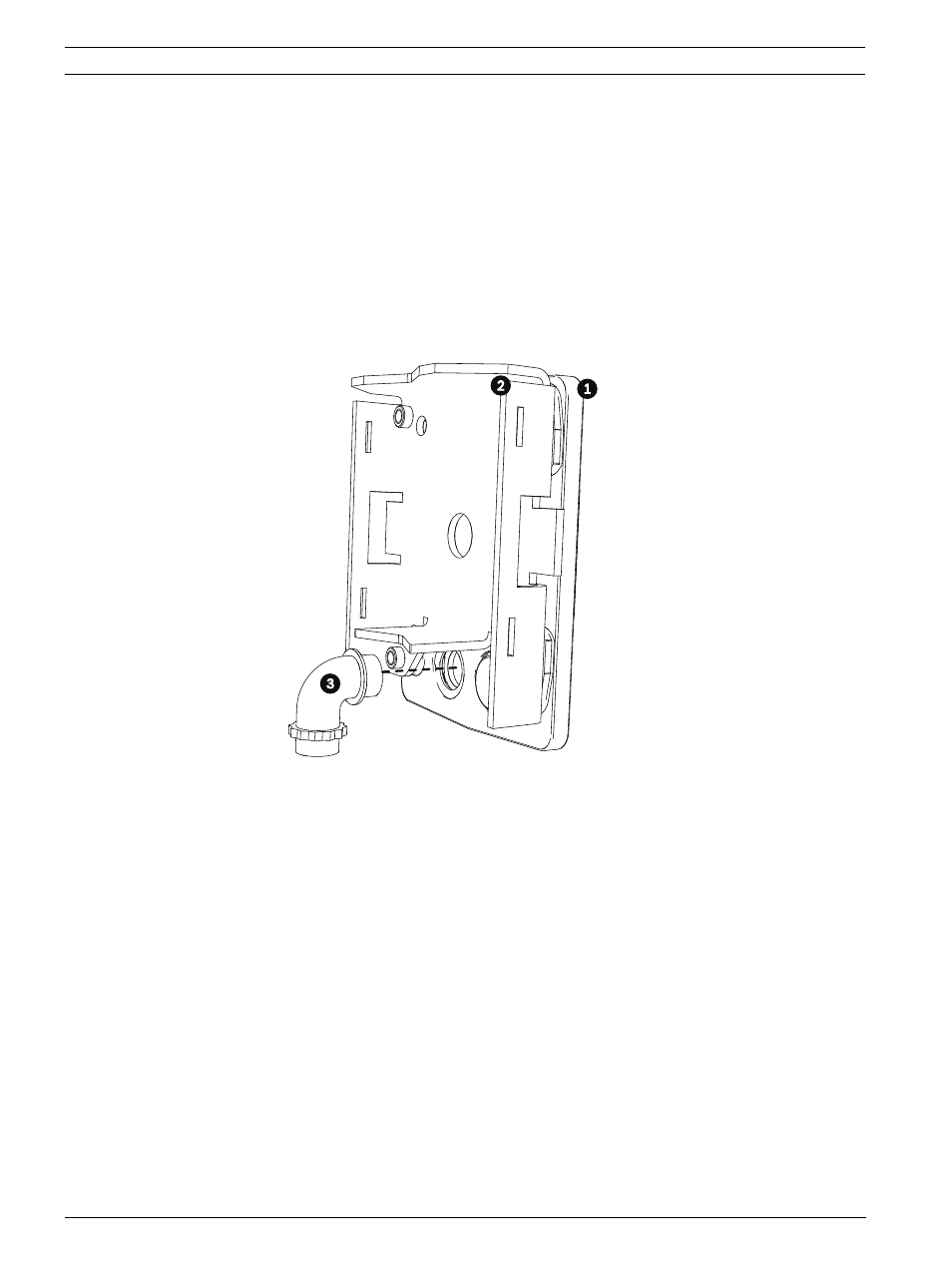

После подсоединения монтажной платы (пункт 1, ниже) к пластине для
установки на столб (пункт 2) кабелепровод под прямым углом (пункт 3)
подсоедините к монтажной плате через пустое отверстие для кабелепровода, как
показано ниже:
3.
Убедитесь в надежном креплении монтажной платы.
