Экран
Медная оплетка: покрытие 95%
Центральный
проводник
Витой неизолированный медный провод
Обратите внимание, что при больших расстояниях выше восприимчивость к помехам,
влияющим на сигнал.
Входные соединения с линейным уровнем аудио
1.
Снимите согласующий резистор 100 Ом с клемм C+ и C-.
2.
Подключите источник линейного аудиосигнала к входному контакту Аудиовход+ (C+).
3.
Подключите заземление аудиосигнала к входному контакту Аудиовход- (C-).
Выходные соединения с линейным уровнем аудио
1.
Подключите аудиовход линейного уровня выходного аудиоустройства (например,
подключенный к усилителю громкоговоритель или вход ПК линейного уровня) к
выходной клемме Аудио_выход+ (RXD).
2.
Заземление выходного аудиосигнала линейного уровня подключите к выходной
клемме Аудио_выход- (TXD).

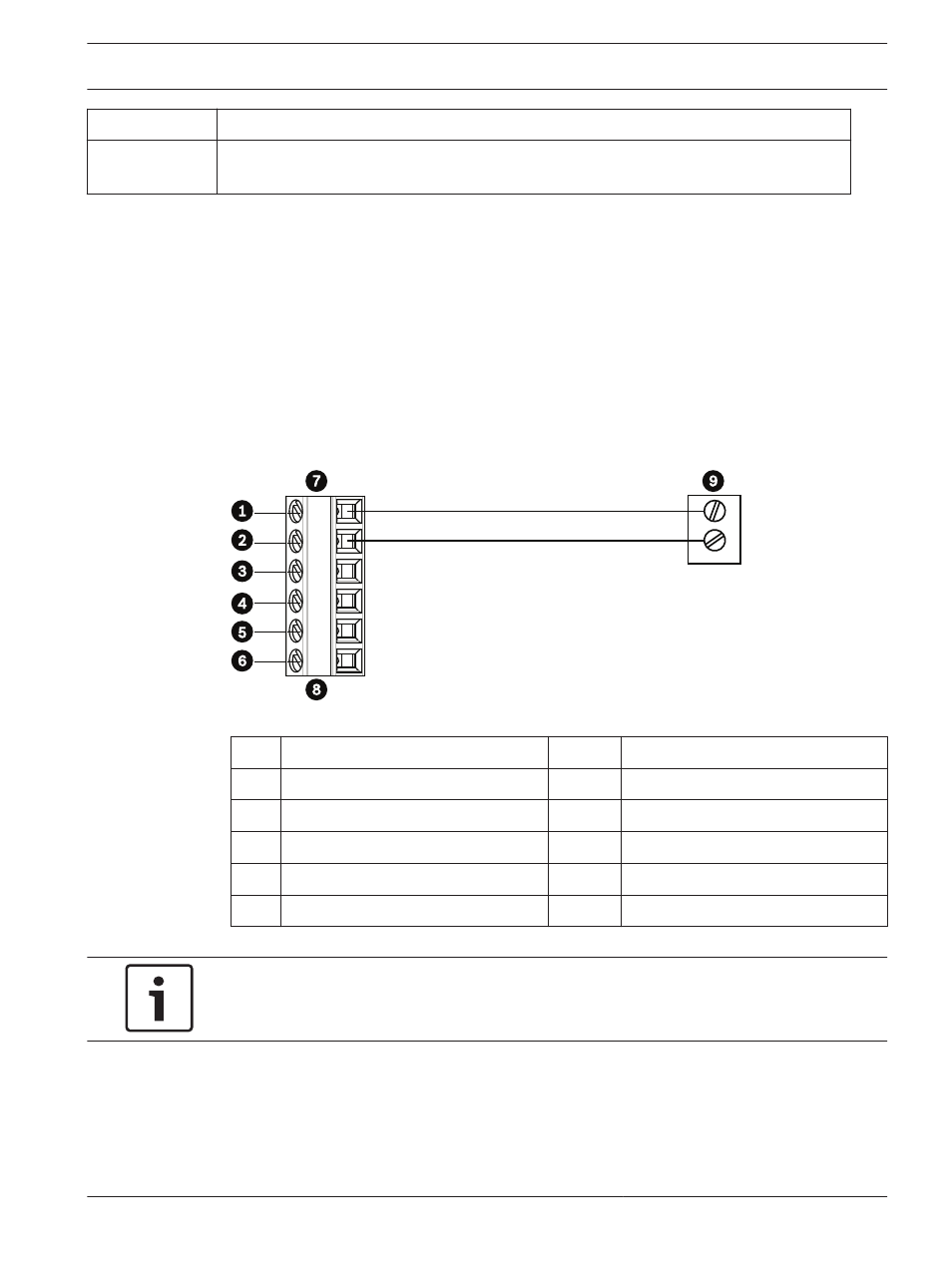

Рисунок 11.6: Подключения для аудио через сеть Ethernet
1
Аудиовход- (C-)
7
Ввод/Вывод данных AUTODOME
2
Аудиовход+ (C+)
8
Разъем P105/P106
3
Заземление
9
Аудиовыход
4
Аудиовыход+ (RXD)
5
Аудиовыход– (TXD)
6
Заземление сигнала
Замечания!
Аудиокабели следует отделить от линий электропитания, чтобы избежать шумов.
Чтобы настроить аудио камеры, см. разделы Базовый режим: аудио, Cтраница 97 или
Аудио, Cтраница 120.
