Установка в потолок
Описание
В данном разделе описана процедура установки камеры в потолочный кронштейн. Камера
AutoDome для установки в потолок пригодна для использования в вентиляционных
пространствах. Обратитесь к Установка подвесного кронштейна на стену, в угол и на столб,
Cтраница 26 или к Установка на парапет крыши и на трубу, Cтраница 44 за конкретными
инструкциями.
Габариты
206.89
[8.145]
175.99
[6.929]
21.29
[0.838]
99.76
[3.928]
IP
78.04
[3.072]
IP
204.49
[8.051]
ø
74.65
[2.939]
HD
95.88
[3.775]
HD
mm
[in.]
ø

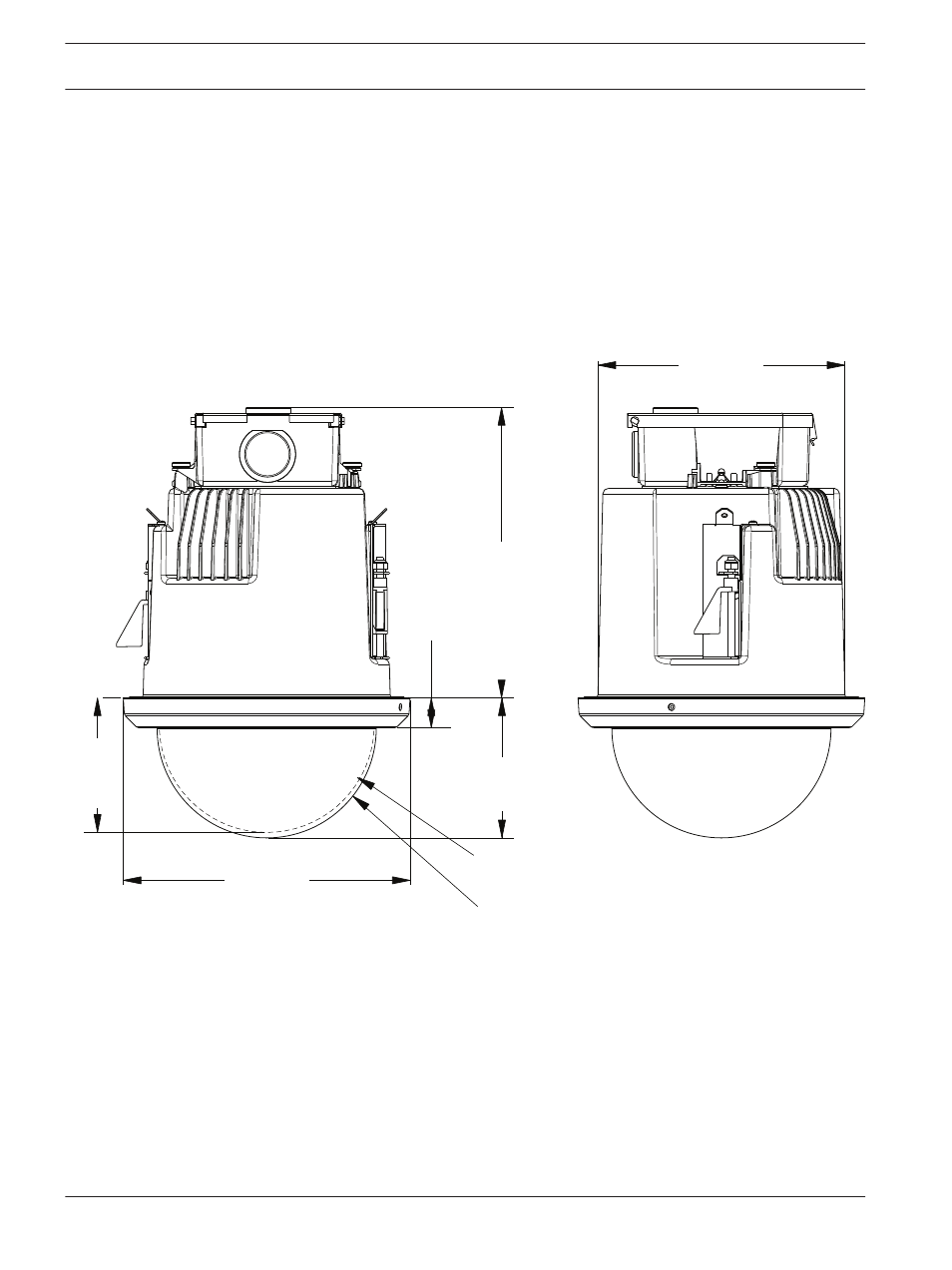

Рисунок 9.1: Размеры для монтажа в потолок
Подготовьте потолок сухой кладки для установки
1.
Выберите место для установки камеры.
2.
Используя опорную пластину кронштейна в качестве шаблона, вырежьте Отверстие
180,34 мм с допуском ± 2,2 мм в потолке специальной пилой или ножовкой.
Перейдите к Проложите проводку интерфейсного блока, Cтраница 67 за дальнейшими
инструкциями.
