2.
Подключите тревожный сигнал к входу 1 или 2 (контакт 5 или 6) и к заземлению
(контакт 7) камеры.
2.2K

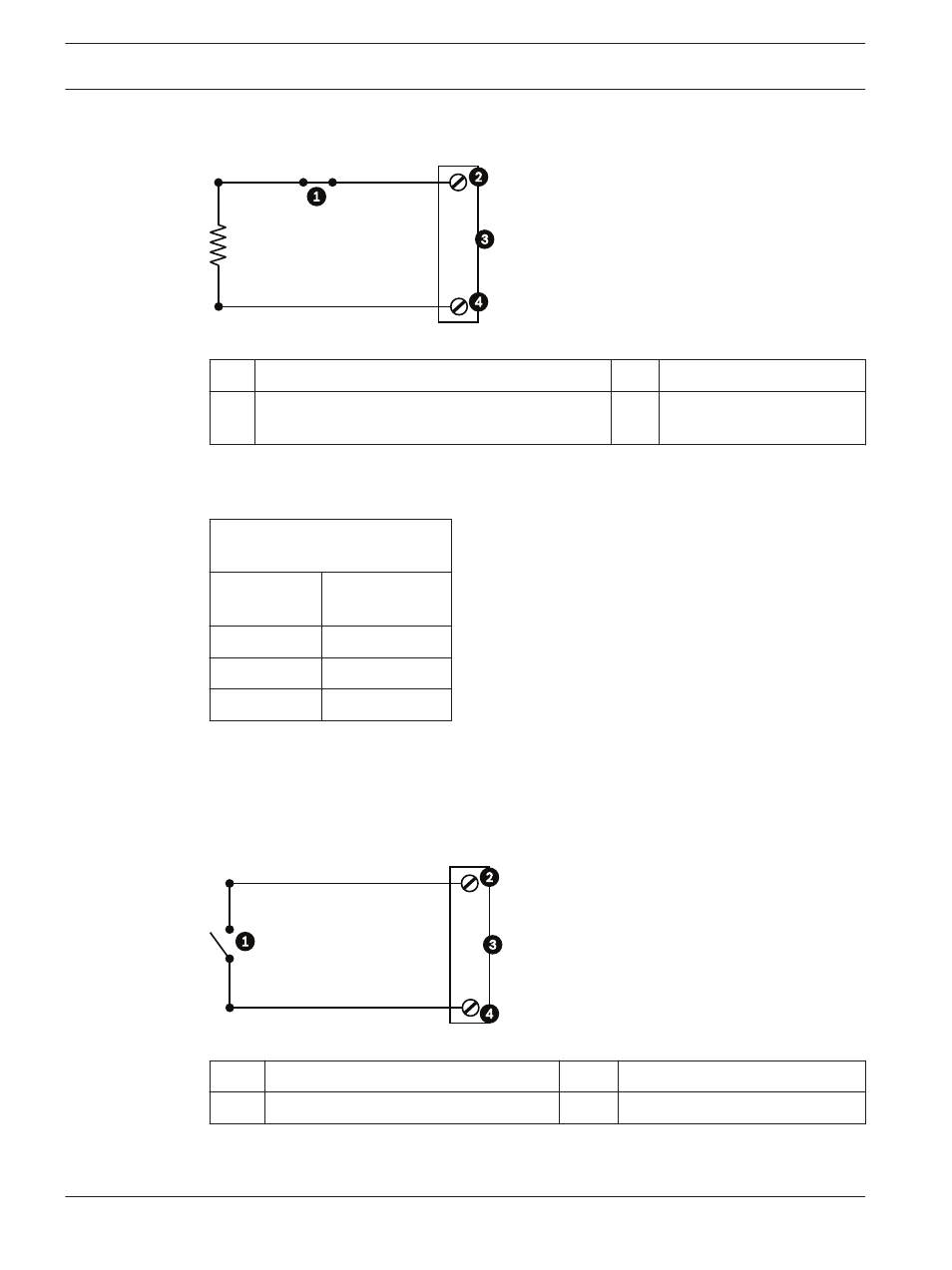

Рисунок 11.3: НЗК - Нормально замкнутые контролируемые соединения
1
Сухой контакт
3
Разъем камеры
2
Только тревожный сигнал 1 или 2 (контакт 5
или 6)
4
Заземление (контакт 7)
3.
В меню "Параметры" откройте "Расширенный режим > Интерфейсы > Тревожные
входы", выберите "Тревожный вход №" и Н.З. Подробные сведения о контактах и
состояниях приведены в таблице ниже.
Программируемые НЗК
AutoDome
Контакт
Состояние
тревоги
Открыто
Тревога
Закрыто
Нормально
Ближняя
Тампер
Настройка неконтролируемых тревожных сигналов (входы 3-7)
Тревожные сигналы 3–7 могут быть настроены как неконтролируемые нормально
разомкнутые или нормально замкнутые тревожные сигналы.
Настройка нормально разомкнутого неконтролируемого контакта
1.
Подключите тревожный сигнал к соответствующему входу (3–7) и к заземлению
камеры.
Рисунок 11.4: НР - Нормально разомкнутые неконтролируемые соединения
1
Сухой контакт
3
Разъем камеры
2
Входы сигнализации 3-7
4
Заземление
2.
В меню "Параметры" откройте "Расширенный режим > Интерфейсы > Тревожные
входы", выберите "Тревожный вход №" и Н.Р. Подробные сведения о контактах и
состояниях приведены в таблице ниже.
