Присоедините кожух к интерфейсному блоку – Инструкция по эксплуатации Bosch AUTODOME 7000 IP

Страница 71

Advertising
background image

1

2

3

4

5

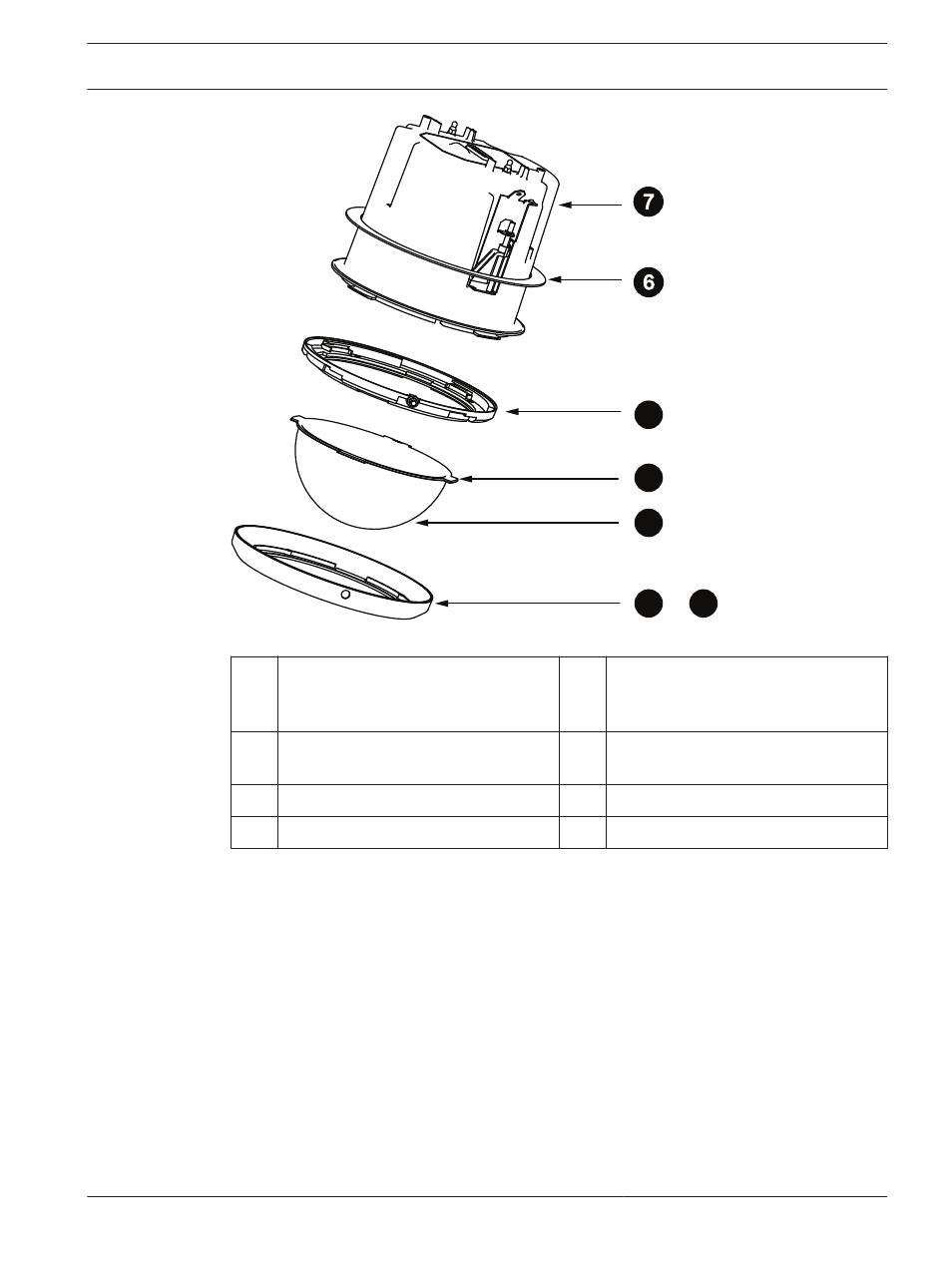

Рисунок 9.9: Схема установки в потолок (Класс защиты IP54)

1 Белое накладное кольцо

(устанавливается производителем на
куполе)

5 Внутреннее кольцо

2 Черное накладное кольцо (входит в

комплект поставки камеры)

6 Потолочная прокладка (для корпуса

с классом защиты IP54)

3 Купол

7 Потолочный кожух

4 Прокладка для накладного кольца


1.

Поместите прокладку (включенную в комплект поставки камеры) сверху на
потолочный кожух.

2.

Осторожно сдвигайте прокладку вниз по кожуху до тех пор, пока она не
зафиксируется на фланце.

Присоедините кожух к интерфейсному блоку

Потолочный кожух прикрепляется к интерфейсному блоку и закрепляется двумя (2)
винтами с накатной головкой.

9.8

Камера AUTODOME серии 7000

Установка в потолок | ru

71

Bosch Security Systems, Inc.

Руководство по эксплуатации

2013.07 | 1.1 |
