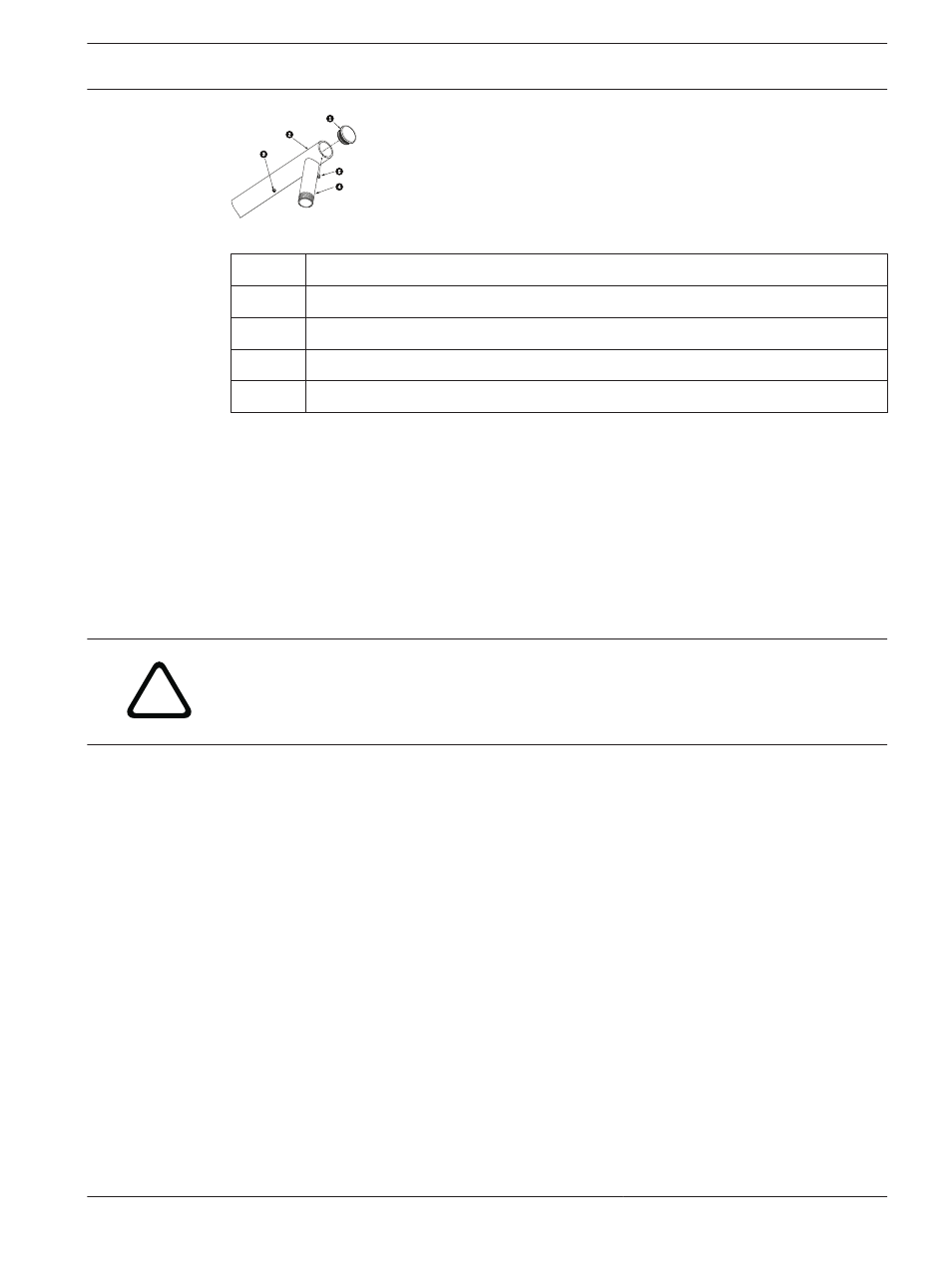

Рисунок 8.8: VGA-ROOF-MOUNT
1
Колпачок с кольцеобразным уплотнением
2
Кронштейн для установки на парапет
3
Колпачковая гайка 1/4-20 SS
4
Нижняя трубка
5
Винт с цилиндрической головкой 10-24 SS
7.
Сложите провода передачи видеосигнала, управляющих данных и питания в передней
части кронштейна и проложите их, выводя через нижнюю трубку. Установите на место
колпачок.
8.
Оберните не менее пяти слоев тефлоновой ленты вокруг резьбовых соединений
нижней трубки.
9.
Нанесите входящий в комплект герметик на резьбовые соединения нижней трубки.
Убедитесь в том, что все поверхности чистые и сухие.
Нанесите герметик вокруг фитинга с наружной резьбой.
Вдавите герметик внутрь резьбы, чтобы он заполнил все поры.
10. Вкрутите колпачок камеры в нижнюю трубку и надежно затяните. См. рисунок ниже.
!
Предупреждение!
Колпачок камеры должен быть плотно ввинчен в нижнюю трубку. Невыполнение этих
указаний может привести к повреждению оборудования, серьезным травмам или даже к
смертельному исходу.
