3.
Убедитесь в надежном креплении монтажной платы.
Подсоединение подвесного кронштейна к монтажной плате
Нижний шарнирный болт подвесного кронштейна снабжен ограничителем,
удерживающим шарнир в открытом положении при присоединении кронштейна к
монтажной плате.
1.
Сожмите нижний шарнирный болт, нажав палец болта вниз и повернув его за
ограничитель.

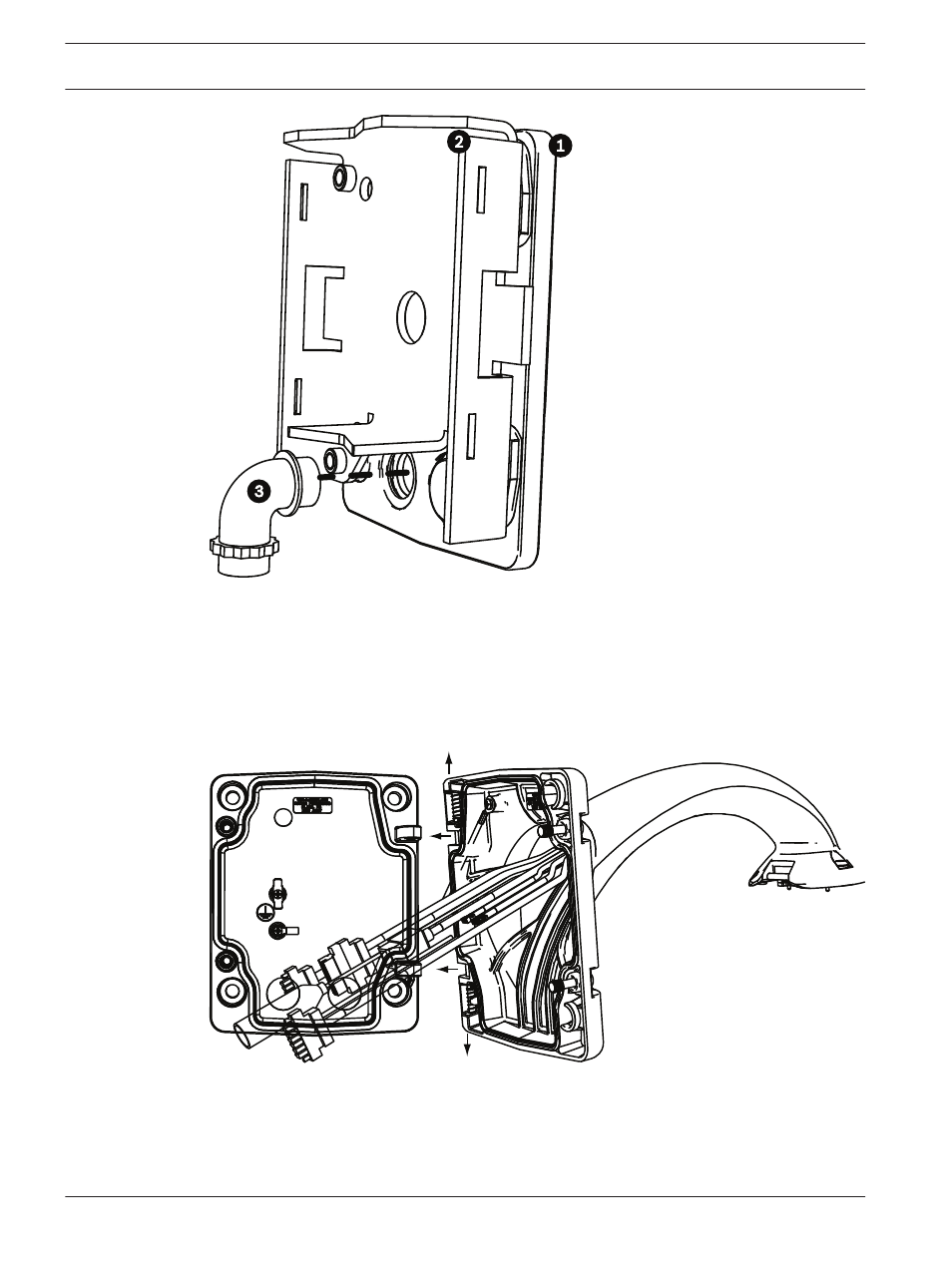

Рисунок 7.9: Подсоединение подвесного кронштейна к монтажной плате
2.
Откройте верхний шарнир, нажав его палец вверх и удерживая его.
Примечание. Оба шарнирных болта должны быть полностью сжаты, чтобы открыть
шарниры подвесного кронштейна, прежде чем переходить к следующему шагу.
