Установка кронштейна на трубу vg4-a-9543 – Инструкция по эксплуатации Bosch AUTODOME 7000 IP
Страница 54

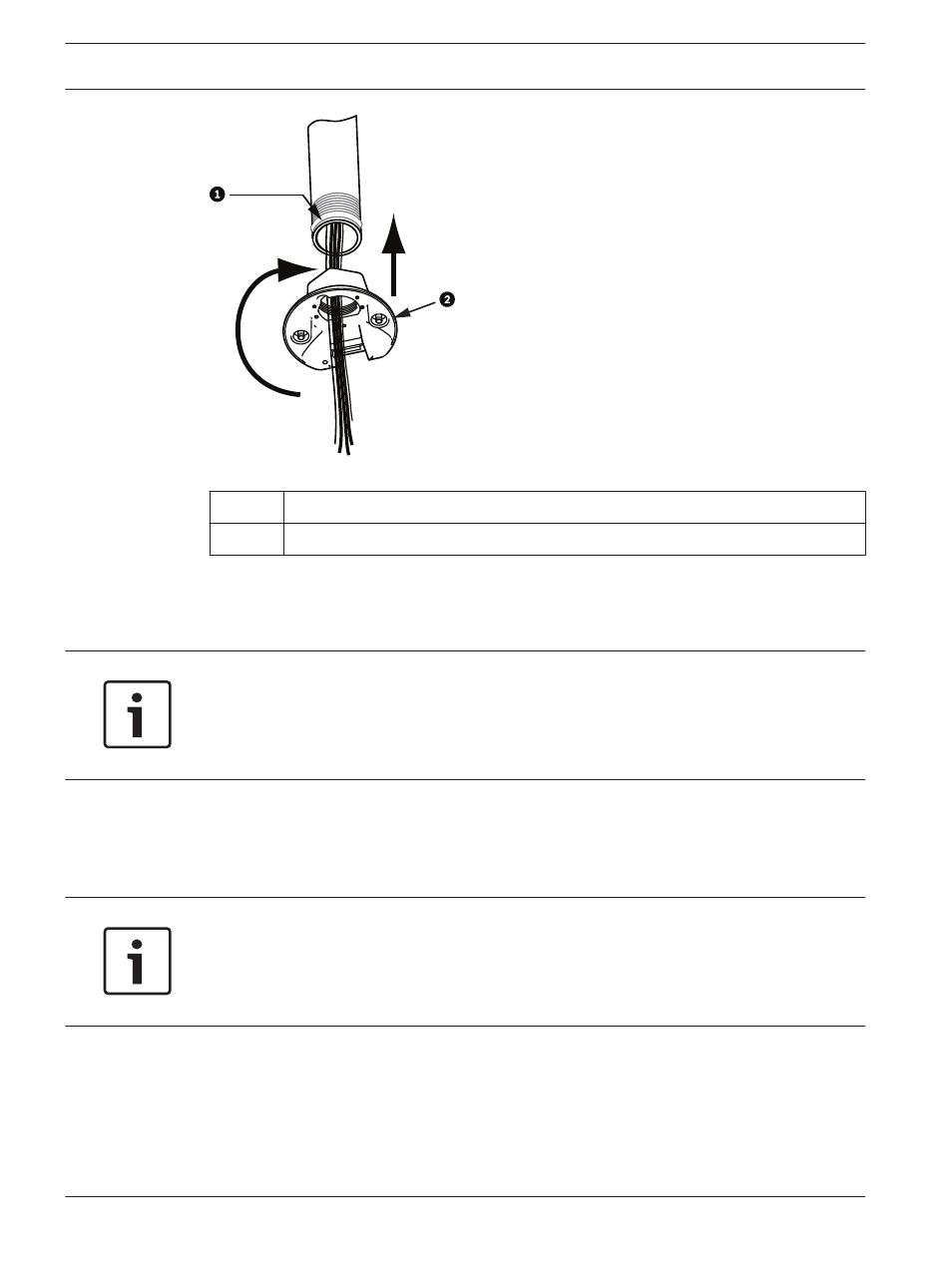

Рисунок 8.9: Крепление колпачка камеры.
1
Резьбовой герметик или лента
2
Колпачок камеры
11. Нанесите клей-герметик на интерфейс нижней трубки/колпачка камеры, чтобы
закрыть отверстия между нижней трубкой и колпачком камеры
12. Перейдите к разделу Подключение проводов к интерфейсной плате трубы, Cтраница
56.
Замечания!
Воспользуйтесь натяжной проволокой для стабилизации кронштейна. Замените колпачок
1/4" резьбовым болтом с проушиной из нержавеющей стали (не входит в комплект).
Проведите натяжную проволоку через болт с проушиной и прикрепите оба конца к
анкерным точкам на крыше.
Установка кронштейна на трубу VG4-A-9543
В данном разделе описывается процедура установки кронштейна на трубу VG4-A-9543. В
случае установки на парапет крыши инструкции см. в разделе Установка VGA-ROOF-MOUNT,
Cтраница 51.
Замечания!
Заказчик должен обеспечить трубную резьбу 1-1/2"(NPS) с обоих концов минимальной
длины 5 дюймов (12,7 см).
В качестве резьбового уплотнения необходимо использовать тефлоновую ленту.
Все винты должны быть плотно затянуты.
