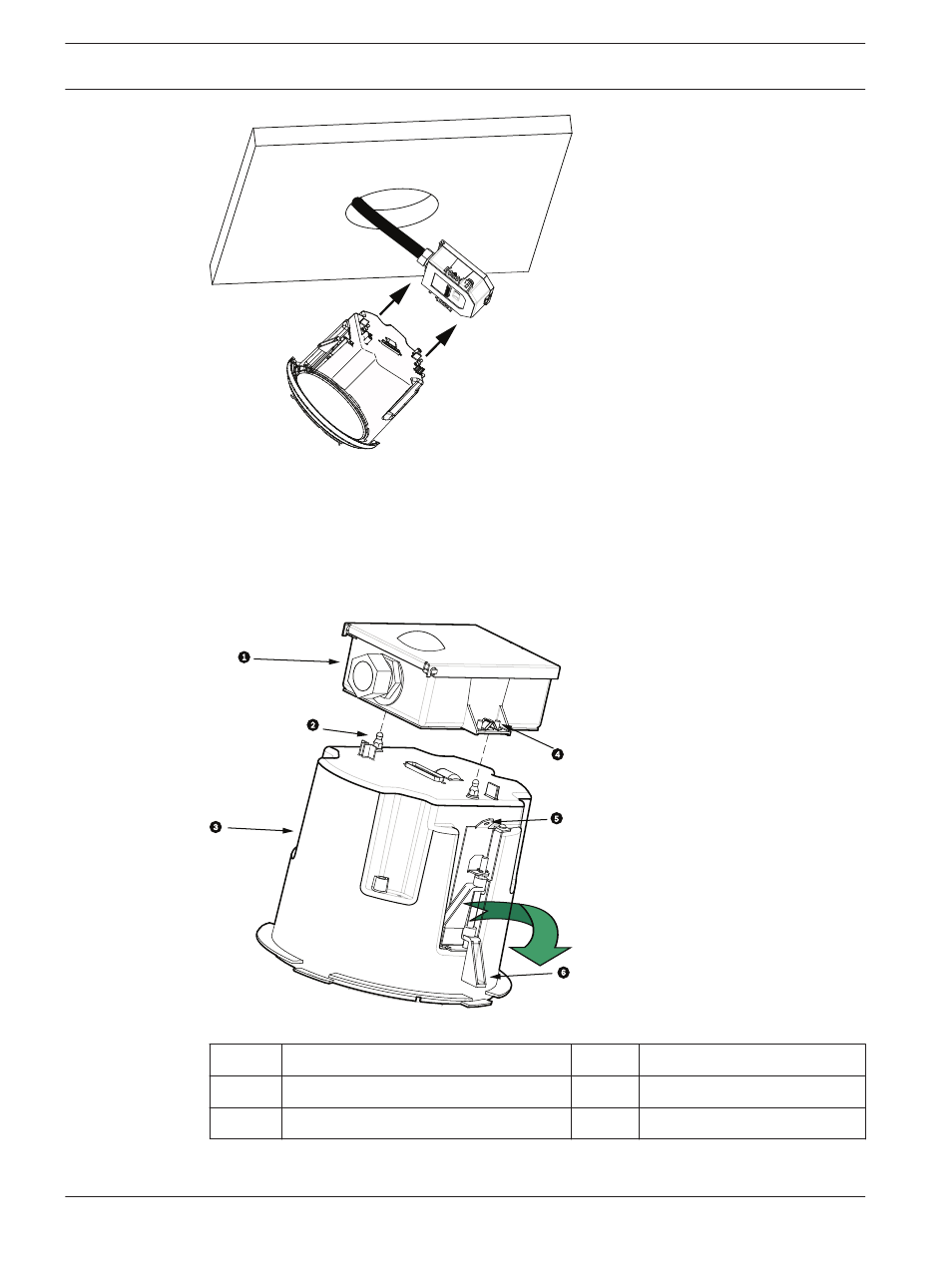

Рисунок 9.10: Присоедините кожух к интерфейсному блоку
1.
Вставьте потолочный кожух в отверстие в потолке, чтобы убедиться, что края
отверстия поддерживают устройство. Затем вытащите кожух из отверстия.
2.
Выровняйте шпильки с шаровым наконечником потолочного кожуха с фиксаторами
интерфейсного блока и закрепите.
3.
Затяните два (2) винта с накатной головкой, чтобы прикрепить интерфейсный блок к
кожуху.
Рисунок 9.11: Потолочный корпус и интерфейсный блок
1
Интерфейсный блок
4
Винт с накатной головкой
2
Шпилька с шаровым наконечником
5
Точка соединения
3
Потолочный кожух
6
Потолочный зажим
72
ru | Установка в потолок
Камера AUTODOME серии 7000
2013.07 | 1.1 |
Руководство по эксплуатации
Bosch Security Systems, Inc.
