a
b

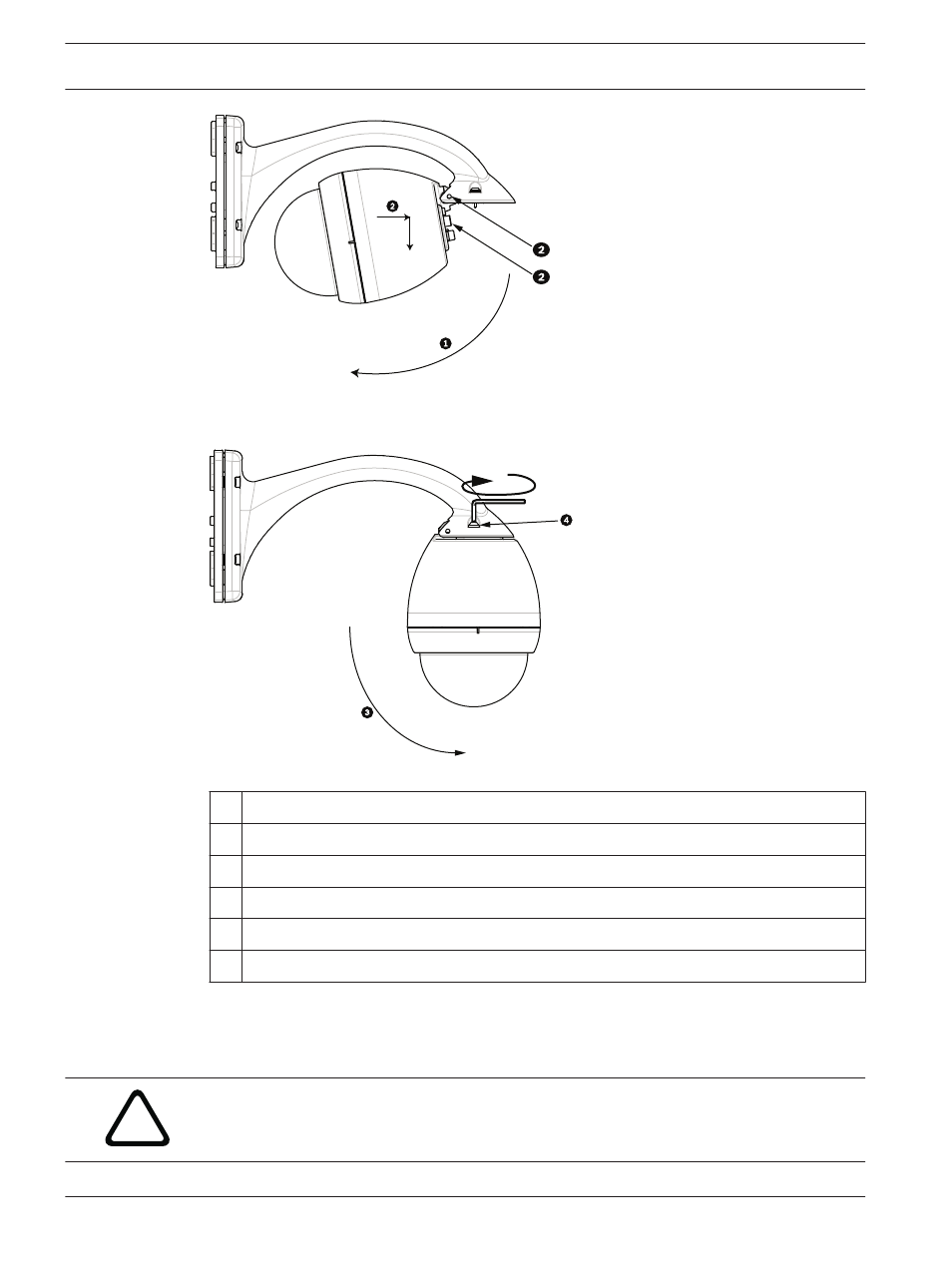

Рисунок 7.12: Присоедините подвесной модуль к кронштейну
1
Наклоните вверх.
2
Зацепите и опустите.
2а Утопленный шарнирный болт
2b Разъем камеры
3
Поверните вниз, чтобы зацепить разъем камеры.
4
Затяните два (2) монтажных винта с минимальным моментом 10-12 Н-м.
2.
Опустите корпус камеры вниз, чтобы зацепить крюк корпуса за шарнирный болт
подвесного кронштейна, позволив камере повернуться вокруг шарнира.
3.
Поверните корпус камеры вниз в вертикальное положение и мягко нажмите вверх,
чтобы зацепить соединитель в верхней части корпуса.
!
Внимание!
Если вы ощущаете сопротивление, поворачивая корпус или зацепляя соединитель,
немедленно остановите процедуру и начните сначала.
