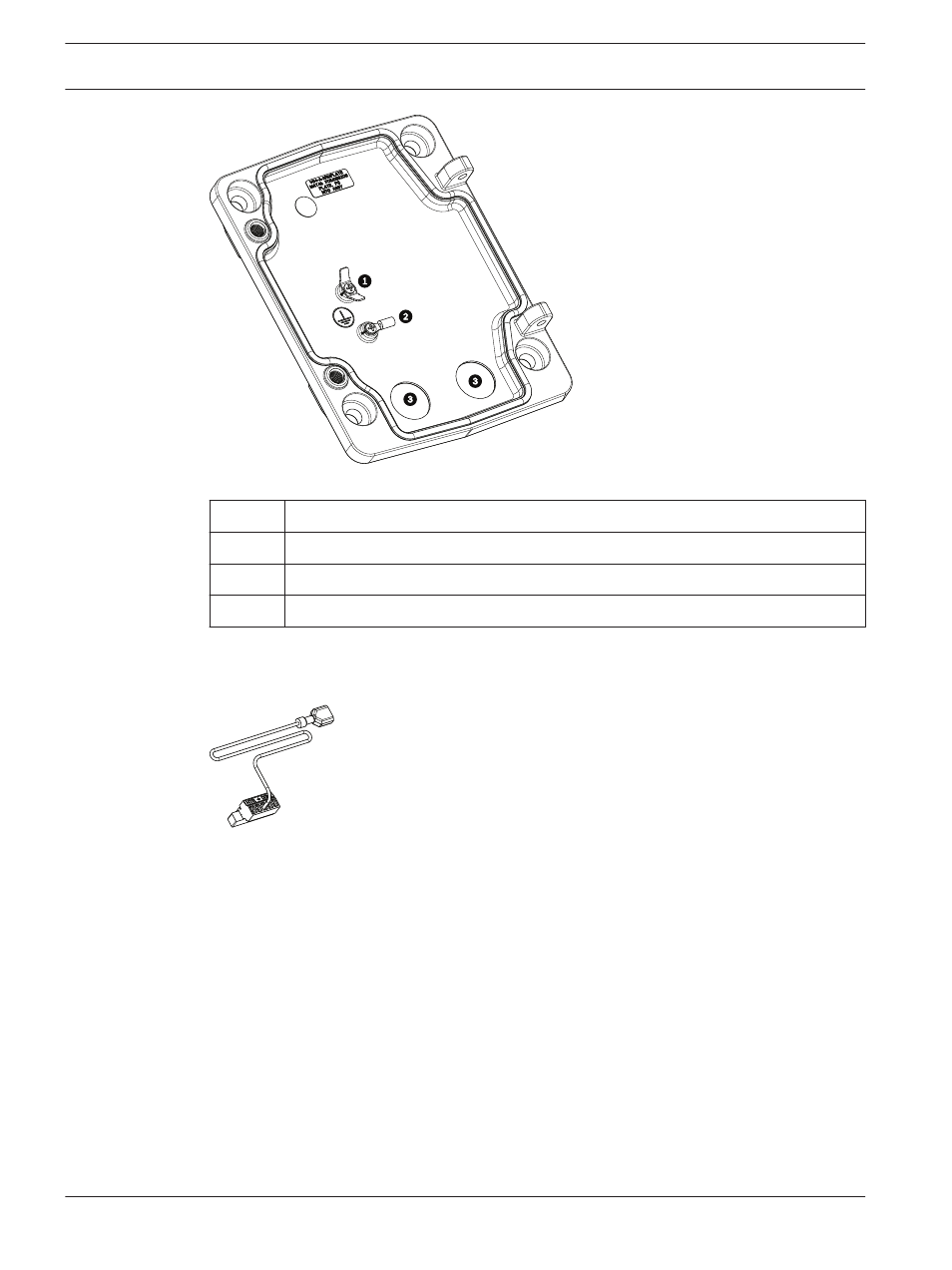

Рисунок 7.11: Монтажная плата — сведения о внутреннем устройстве
№
Описание
1
Заземляющий наконечник с двумя лепестковыми клеммами
2
Наконечник заземления с обжимной клеммой
3
Входные отверстия кабелепровода для проводов
4.
Подсоедините входящие провода питания 24 В перем. тока к 5-контактному
сочленяющемуся разъему входа питания 24 В перем. тока (поставляется с
комплектом монтажной платы) для камеры и нагревателя.
5.
Подсоедините лепестковую клемму заземления из 5-контактного сочленяющегося
разъема к другой лепестковой клемме внутри монтажной платы.
6.
Подсоедините 5-контактный сочленяющийся разъем входа питания к шнуру питания
24 В перем. тока (кабель 2), подключенному к подвесному модулю.
7.
Отсоедините сочленяющийся разъем от кабеля релейных контактов (кабель 3).
8.
Подсоедините входящие провода реле к разъему. Затем, заново подсоедините
сочленяющийся разъем к кабелю релейных контактов.
9.
Присоедините разъем RJ45 к входящему UTP-кабелю.
10. Подсоедините ранее установленный входящий видеоразъем RJ45 к кабелю НВП-
видео/Ethernet (кабель 5).
11. Подсоедините провода выхода сигнализации к микропроволочным выводам,
выходящим из 4-контактного кабеля выходов сигнализации (кабель 6).
12. Подсоедините провода входа сигнализации к микропроволочным выводам,
выходящим из 6-контактного кабеля входов сигнализации (кабель 7).
