GND TXD

RXD



C+

C-

P101

P106

X

F10

2

XF

10

3

XF

10

1

5

4

3

2

1

J1

03

J1

03

J1

03

J102

J101

(LED)

HTR DOME

24V NC 24V

(FUSE)

(FUSE

)

(FUSE)

(FUSE)

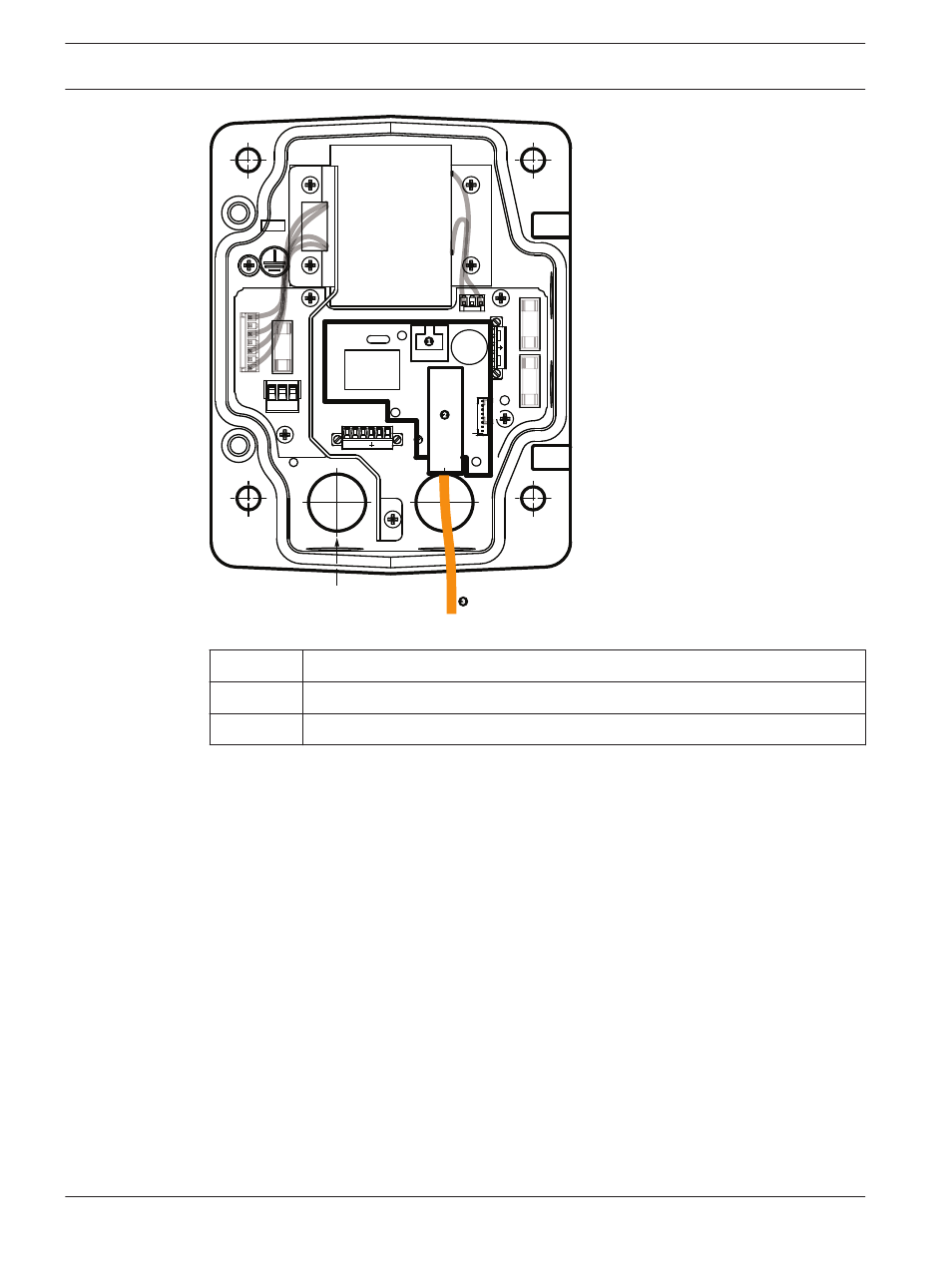

Рисунок 8.3: Установленный оптоволоконный Ethernet-модуль

1 RJ45-гнездо Ethernet

2 Порт для модуля SFP (приобретается отдельно)

3 Оптоволоконный кабель (предоставляется пользователем)

Подключение проводов к блоку источника питания
На следующем рисунке представлено подробное изображение блока источника питания
кронштейна для установки на крышу или на трубу, включающее технические
характеристики предохранителей.

48

ru | Установка на парапет крыши и на трубу

Камера AUTODOME серии 7000

2013.07 | 1.1 |

Руководство по эксплуатации

Bosch Security Systems, Inc.
