Внимание!
Не сорвите резьбу при затягивании стопорных винтов на интерфейсной плате.

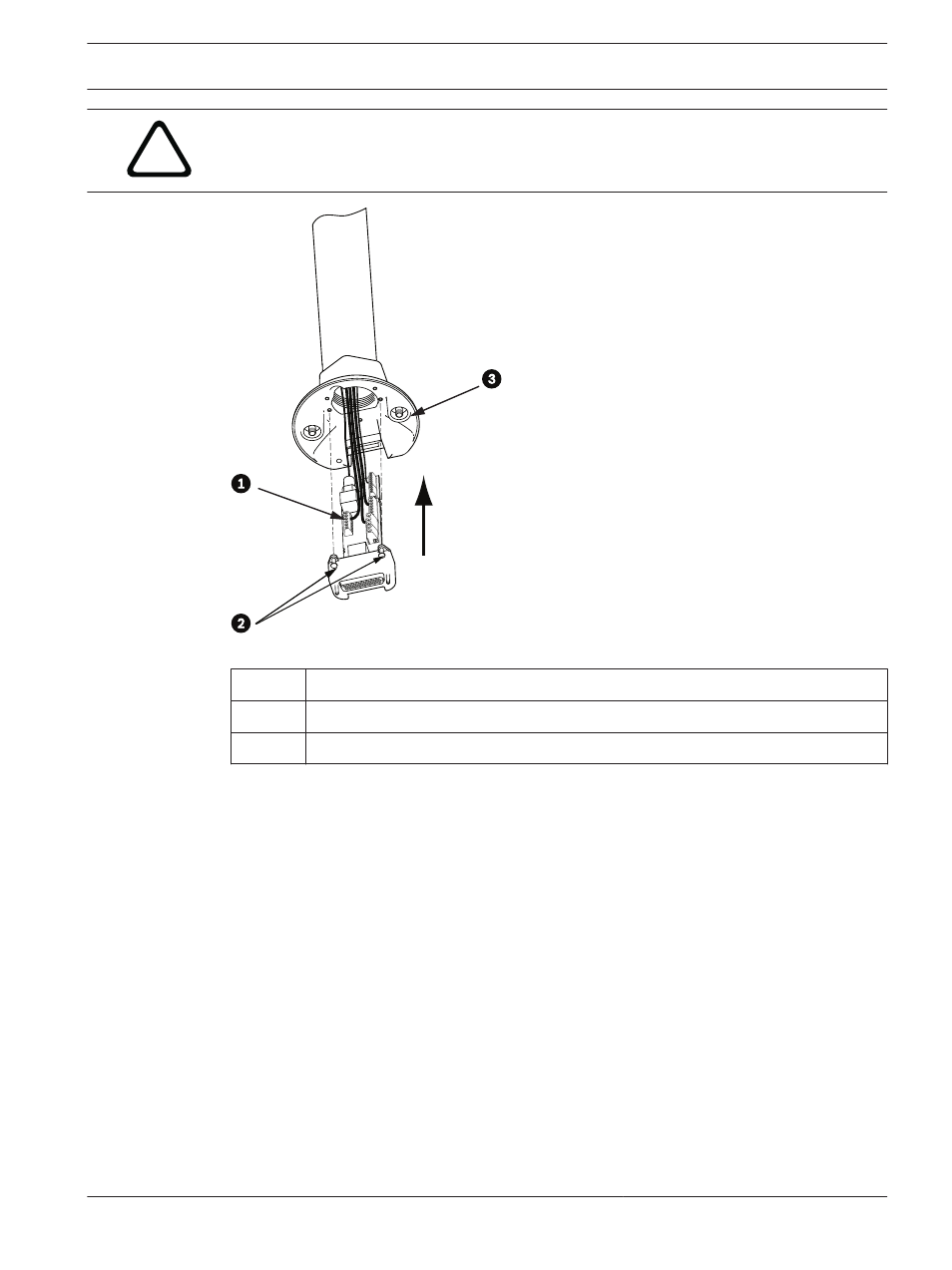

Рисунок 8.13: Сборка интерфейсной платы трубы и колпачка камеры
1
Интерфейсная плата
2
Стопорные винты (3)
3
Подвесные крепежные винты (2)
Присоедините подвесной модуль к трубе и закрепите
1.
Прежде чем присоединять подвесной модуль, осмотрите камеру и интерфейсную
плату на предмет наличия заблокированных гнезд и погнутых контактов.
2.
Наклоните подвесной модуль и зацепите монтажный крюк, расположенный в верхней
части корпуса камеры, за утопленный шарнирный болт колпачка камеры.
8.7
Камера AUTODOME серии 7000
Установка на парапет крыши и на трубу | ru
61
Bosch Security Systems, Inc.
Руководство по эксплуатации
2013.07 | 1.1 |
