Проложите проводку интерфейсного блока
Прокладку проводки в интерфейсный блок можно осуществлять через верхнюю или
боковую часть. Воспользуйтесь входящей в комплект резиновой пробкой, чтобы закрыть
отверстие, которое не будет использоваться при прокладке проводов.

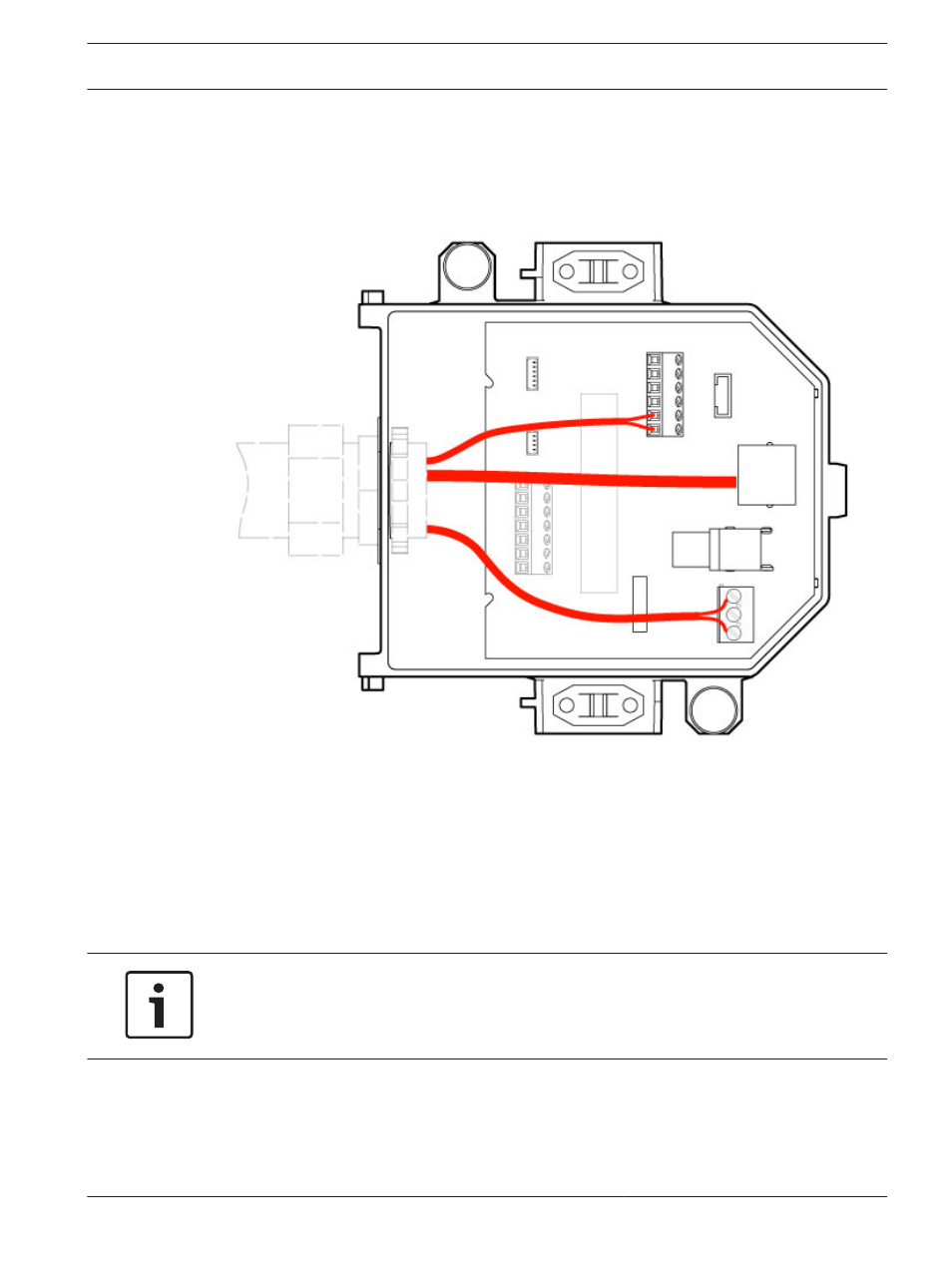

Рисунок 9.6: Разъемы интерфейсного блока
После прокладки проводов передачи видеосигнала, управляющих данных, питания и
тревожных сигналов:
1.
Прикрепите крепление кабелепровода 3/4" NPS (20 мм) к отверстию, через которое
вы провели провода. Вкрутите внутреннюю гайку в крепление кабелепровода.
2. Проложите все провода передачи видеосигнала, управляющих данных, питания и
тревожных сигналов через кабелепровод в интерфейсный блок.
3. Обрежьте и зачистите провода, чтобы обеспечить достаточный провес для
подключения к соответствующим клеммам блока.
Замечания!
В случае установки камеры в потолок из гипсокартона оставьте достаточный запас
проводов, чтобы обеспечить подключение к интерфейсному блоку под потолком. См.
раздел "Проводка интерфейсного блока" ниже.
4. Присоедините провода передачи видеосигнала и управляющих данных к
соответствующим клеммам интерфейсного блока.
5. Подключите Ethernet-кабель к соответствующему разъему J101 на интерфейсном
блоке.
6. Подсоедините вилку питания 24 В перем. тока к разъему P101 интерфейсного блока.
9.5
