№ Разъем Контакт 1 Контакт 2 Контакт 3 Контакт 4 Контакт 5 Контакт 6
Заземление Винт заземления
P101 Вход питания
115/230 В перем.
тока или 24 В
перем. тока
Линия НЗ Нейтральный
P107 Питание 24 В
перем. тока к
вилке камеры
Камера
24 В
перем.
тока Камера
24 В перем.
тока Заземление Нагреватель
(24 В
перем.
тока) Нагреватель
(24 В перем.
тока)
Таблица 8.1: Разъемы источника питания
Присоединение дверцы к блоку источника питания
1. Сожмите нижний шарнирный болт, нажав палец болта вниз и повернув его за
ограничитель. Дверца источника питания снабжена ограничителем, удерживающим
нижний шарнир в открытом положении при присоединении дверцы.
GND T XD R XD  C+ C- GND T XD R XD  C+ C-
(FUSE)
(FUSE)
(FUSE)
90 o
HTR DOME
LINE NC NEUT

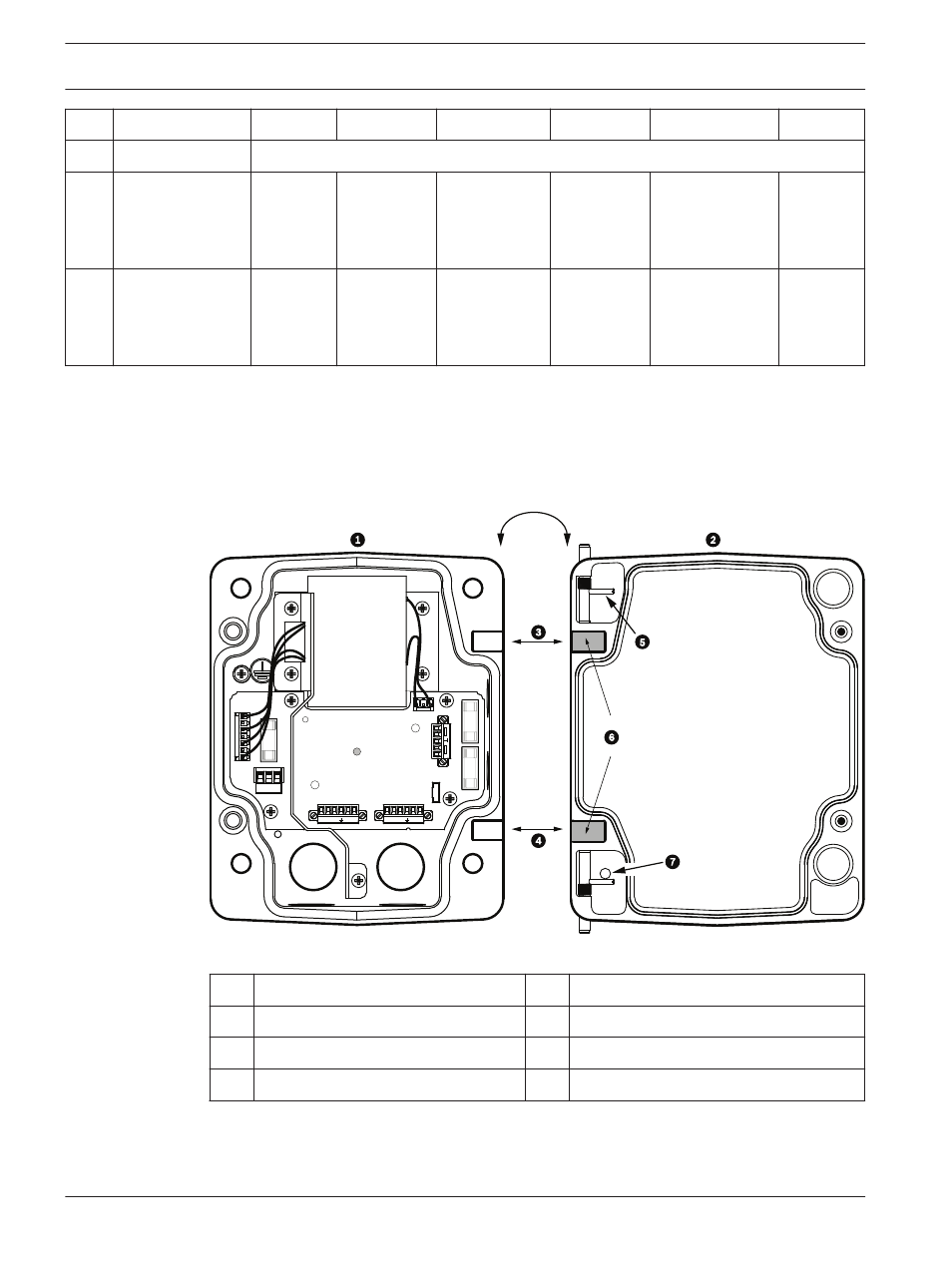

Рисунок 8.5: Выравнивание шарнира дверцы с источником питания
1 Блок источника питания 5 Шарнир открыт
2 Дверца 6 Открытое положение
3 Выравнивание верхнего шарнира 7 Ограничитель шарнирного болта
4 Выравнивание нижнего шарнира
2. Откройте верхний шарнир, нажав его палец наружу и удерживая его открытым.
Примечание. Оба шарнирных болта должны быть полностью сжаты, чтобы открыть
верхние шарниры дверцы, прежде чем переходить к следующему шагу.
8.3
