5 in.
12.7 cm
min.

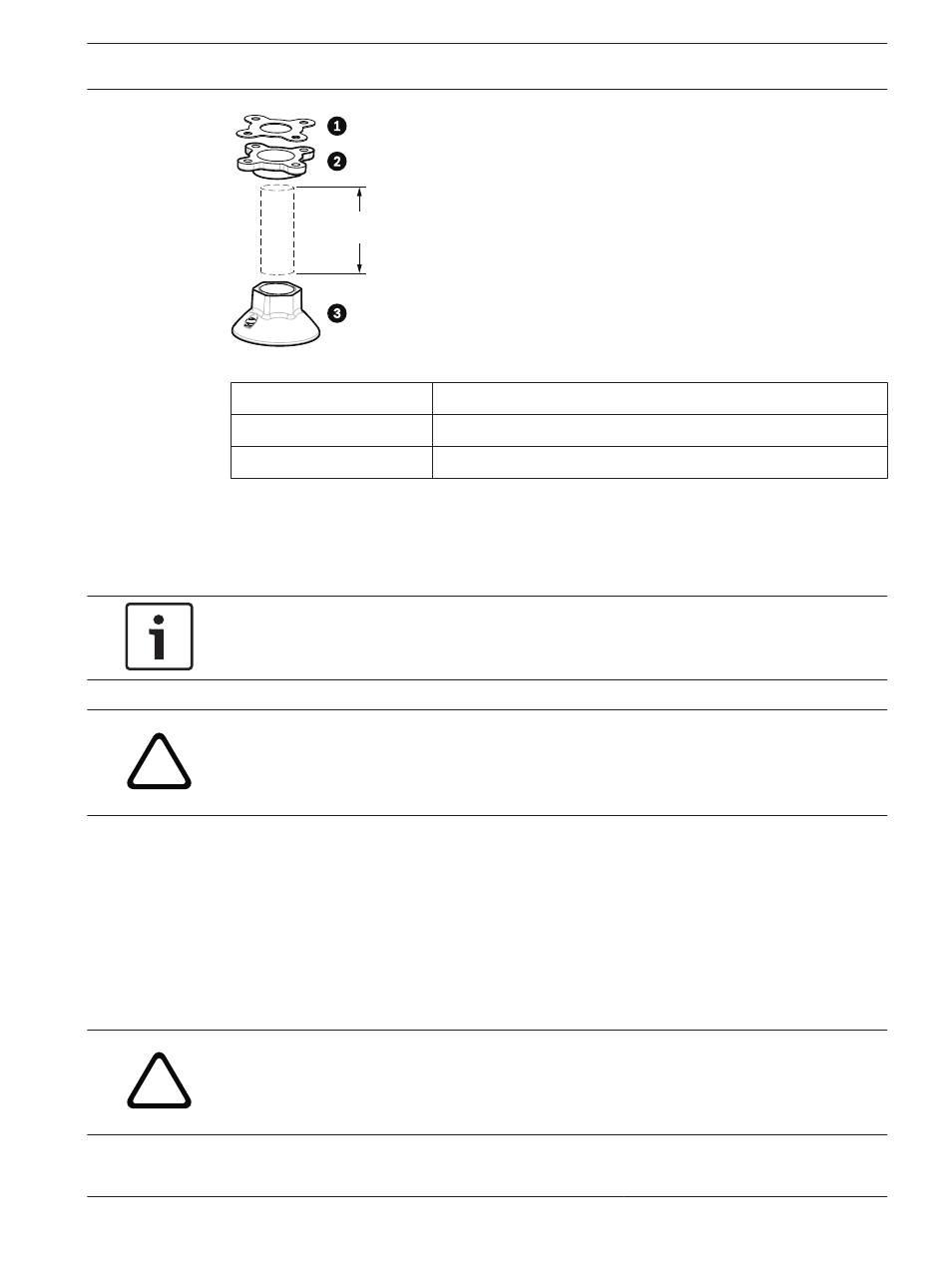

Рисунок 8.10: Кронштейн на трубу
1 Прокладка
2 Фланец
3 Колпачок
1. Перед установкой верхнего монтажного фланца следует убедиться в наличии
соответствующих отверстий в потолке или монтажной структуре для прокладки
проводов.
2. Прикрепите фланец при помощи входящей в комплект прокладки к потолку или
другой поверхности, используй четыре (4) крепления диаметром 10 мм.
Замечания!
Каждое крепление должно выдерживать минимальное усилие отрыва 275 кг. Монтажный
материал также должен выдерживать это усилие. Например, фанера толщиной 19 мм.
3. Плотно прикрепите трубу (не входит в комплект) к верхнему фланцу.
!
Предупреждение!
Труба должна быть плотно ввинчена в верхний фланец. Невыполнение этих указаний
может привести к повреждению оборудования, серьезным травмам или даже к
смертельному исходу.
4. Проложите провода передачи видеосигнала, управляющих данных и тревожных
сигналов через верхний фланец вниз трубы.
5. Оберните не менее пяти слоев тефлоновой ленты вокруг резьбовых соединений.
6. Нанесите входящий в комплект герметик на резьбовые соединения трубы.
Убедитесь в том, что все поверхности чистые и сухие.
Нанесите герметик вокруг фитинга с наружной резьбой.
Вдавите герметик внутрь резьбы, чтобы он заполнил все поры.
7. Вкрутите колпачок в нижнюю трубку и надежно затяните, чтобы обеспечить защиту от
течи.
!
Предупреждение!
Колпачок камеры должен быть плотно ввинчен в трубку. Невыполнение этих указаний
может привести к повреждению оборудования, серьезным травмам или даже к
смертельному исходу.
