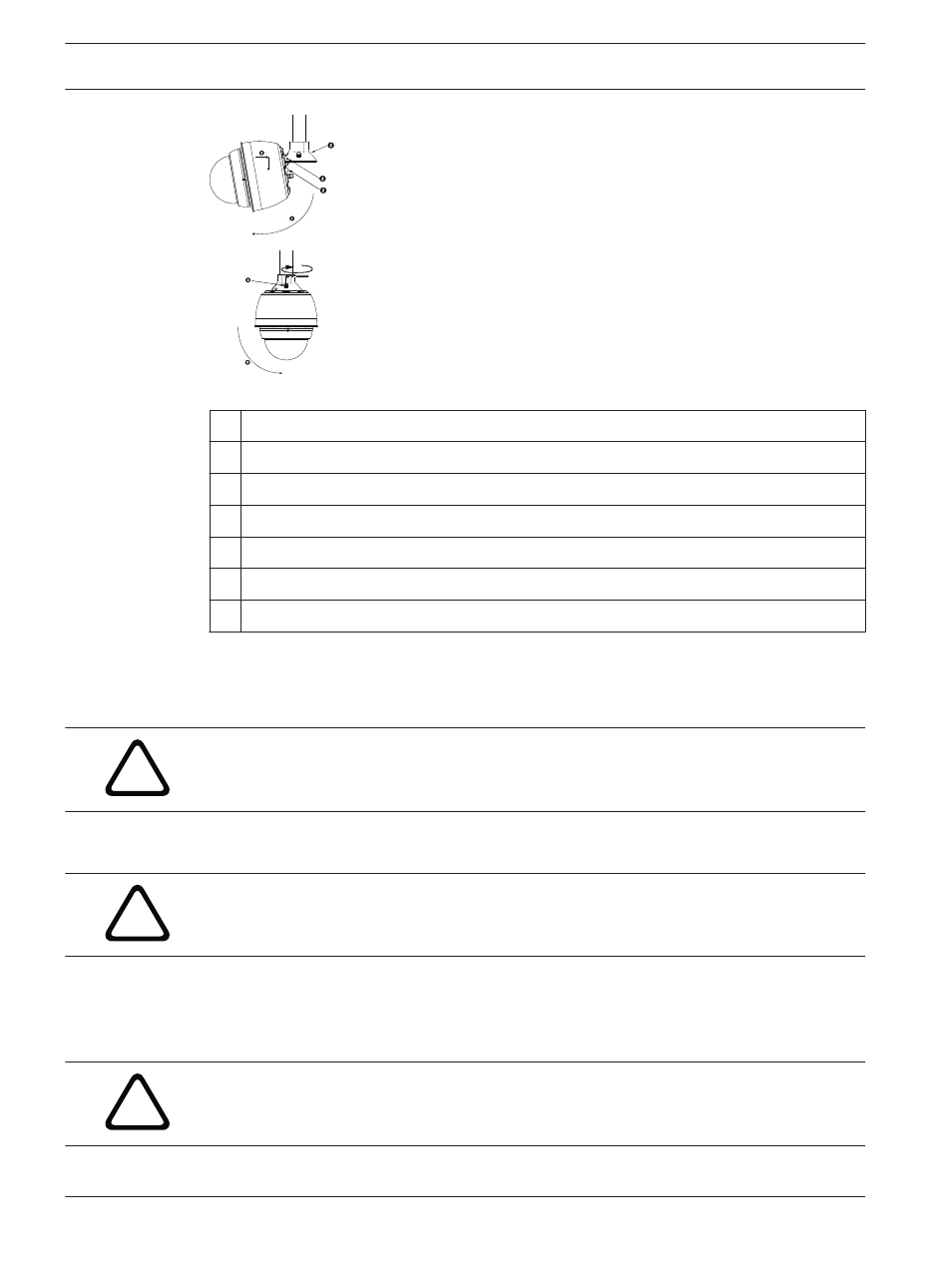

Рисунок 8.14: Присоединение подвесного модуля к кронштейну на крышу / на трубу
1
Наклоните камеру
2
Зацепите и опустите
2а Колпачок камеры
2b Утопленный шарнирный болт
2c Разъем камеры
3
Поверните вниз, чтобы зацепить разъем камеры.
4
Затяните два (2) монтажных винта с минимальным моментом 10-12 Н-м.
3.
Опустите подвесной модуль вниз, чтобы зацепить крюк камеры за шарнирный болт
колпачка камеры, позволив камере повернуться вокруг шарнира.
4.
Поверните корпус камеры вниз в вертикальное положение и мягко нажмите вверх,
чтобы зацепить соединитель в верхней части корпуса.
!
Внимание!
Если вы ощущаете сопротивление, поворачивая корпус или зацепляя соединитель,
немедленно остановите процедуру и начните сначала.
5.
Удерживайте корпус и затяните два (2) 5-миллиметровых монтажных винта в верхней
части корпуса до 10-12 Н-м.
!
Внимание!
Два монтажных винта нужно затянуть с минимальным вращающим моментом 10-12 Н-м,
чтобы обеспечить герметичность между кронштейном и корпусом.
6.
Поверните кронштейн, чтобы развернуть камеру в нужное положение, при установке
на парапет крыши.
7.
Затяните три (3) 10-миллиметровых шестигранных болта из нержавеющей стали на
скобе, чтобы закрепить кронштейн в нужном положении.
!
Внимание!
Не затягивайте болты слишком сильно. Максимальный момент составляет 34 Н-м.
