1. Для подключения контролируемых тревожных входов и выходов и реле подключите
соответствующие провода к клеммам разъема P104 интерфейсного блока. Более
подробные сведения о подключении тревожных входов/выходов см. в главе
Соединение, Cтраница 77.
2. Прикрепите крышку к интерфейсному блоку:
Выровняйте гнезда на крышке так, чтобы они совпадали с опорами на задней панели
интерфейсного блока.
Поверните крышку вниз.
Прижмите зажимы заземления, расположенные на передней панели блока, чтобы
крышка не зацепилась за них.
Продолжайте спускать крышку вниз интерфейсного блока, пока не сработает
защелка.
Разъемы интерфейсного блока
На следующем рисунке представлена подробная иллюстрация интерфейсного блока
потолочного кронштейна.
P10
5
P10
4
P10
2
P10
3
J101
J1
02 24
V
AC
24
V
AC
P1
0
1
SIG GND TXD (-) RXD
(+)
C + C -
NC NO CO
M
AG
N
D
A2 A1
J103
A3 A4 A5 A6 A7 AG
N
D
AG
N
D
OUT3 OUT2 OUT1

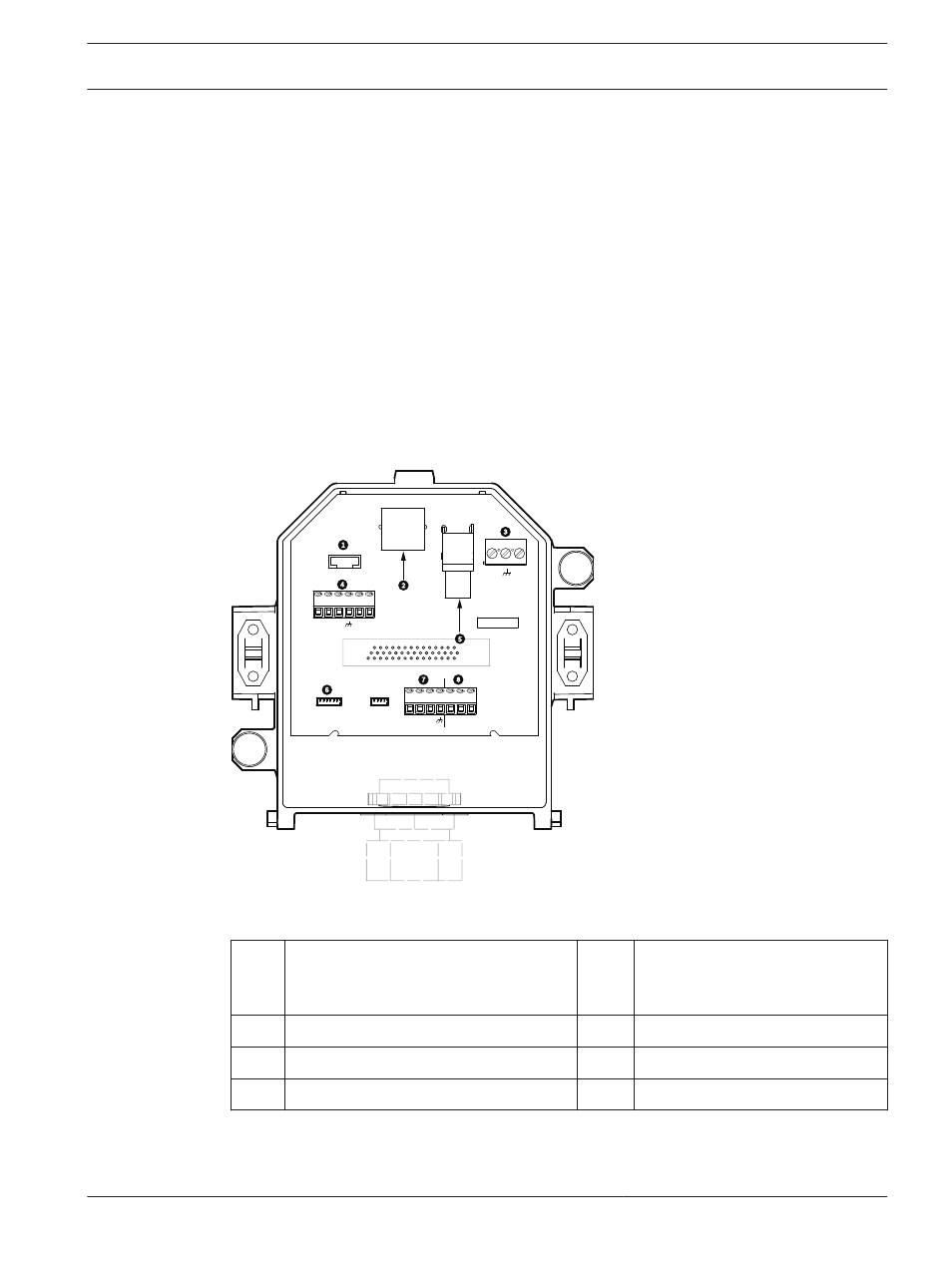

Рисунок 9.8: Интерфейсный блок потолочного кронштейна
1 Оптоволоконный кабель 5 Коаксиальный видеокабель
(Неприменимо для камер серии
AUTODOME 7000)
2 Видео Ethernet 6 Тревожный вход
3 Питание камеры 7 Аналоговый вход
4 Ввод/Вывод данных 8 Реле
В следующей таблице перечислены контактные разъемы и их функции
9.6
