3. Продолжая удерживать верхний шарнирный болт, откройте и выровняйте верхний и
нижний шарниры подвесного кронштейна с соответствующими точками сочленения
монтажной платы.
4. После выравнивания шарниров отпустите верхний шарнирный болт, чтобы он вошел
в сочленение монтажной платы. Затем отпустите нижний шарнирный болт, чтобы
полностью прикрепить подвесной кронштейн к монтажной платы.
Прокладка и подключение проводов к блоку источника питания
На приведенных ниже рисунках показаны провода питания и управления, подключенные к
подвесному кронштейну:

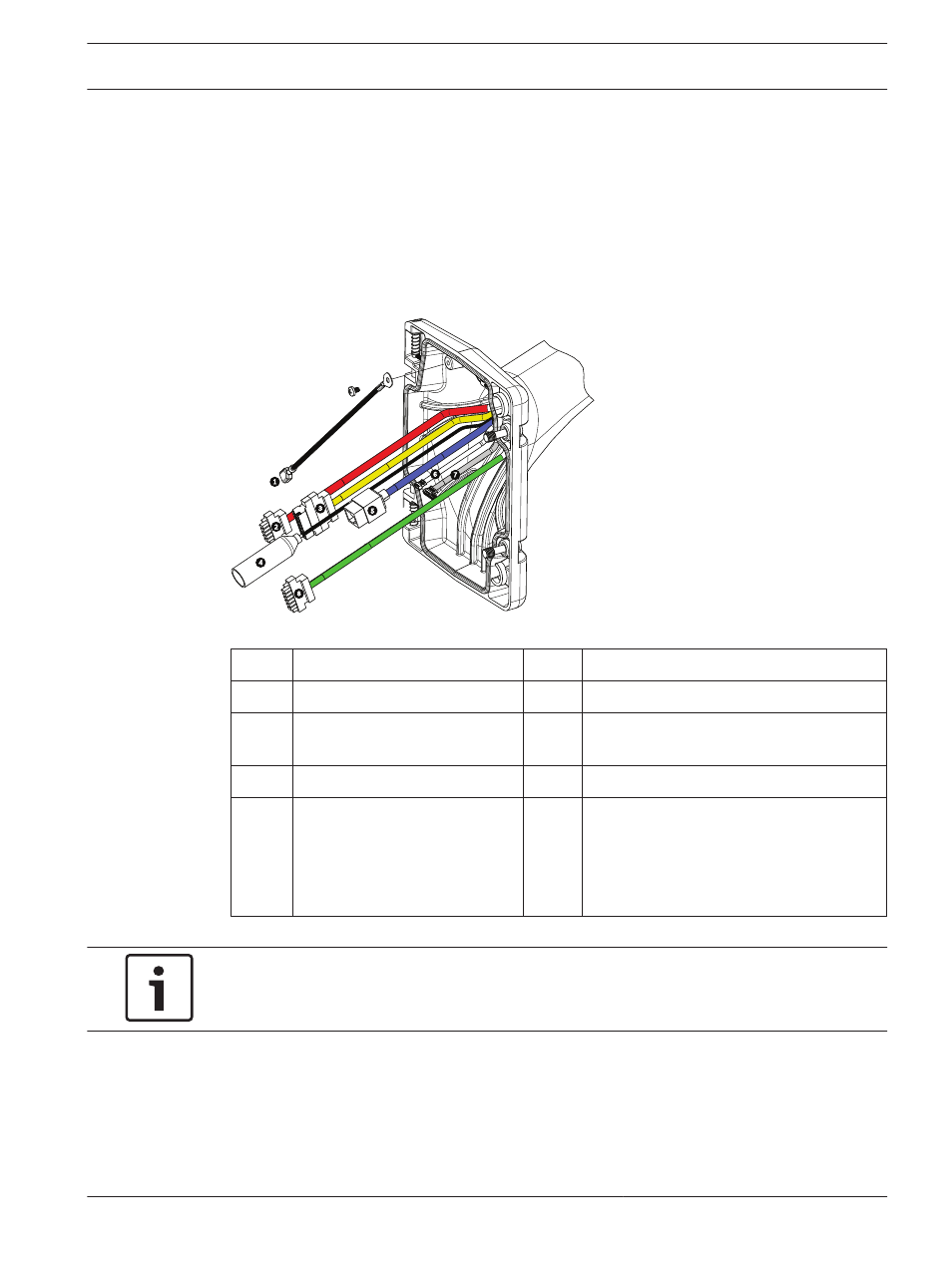

Рисунок 7.10: Кабели подвесного кронштейна
Кабельная Кабельная
1 Заземление (черный) 5 UTP-видео/Ethernet (синий)
2 Питание 24 В перем. тока
(красный) 6 Выходы сигнализации (белый)
3 Релейные контакты (желтый) 7 Входы сигнализации (серый)
4 Коаксиальный видеокабель
(черный)
(неприменимо для камер
серии AUTODOME 7000) 8 Последовательное соединение
(зеленый)
Используется для аудиовхода/
аудиовыхода в камерах серии
AUTODOME 7000.
Замечания!
Схему электропроводки и расстояния см. в главе Соединение, Cтраница 77.
1. Проложите все входящие провода через один из заземленных кабелепроводов внизу
монтажной платы. При установке на столб проложите все провода через
кабелепровод под прямым углом.
2. Водонепроницаемую вилку подключите к другому кабелепроводу.
3. Лепестковую клемму заземления (пункт 1, ниже) подсоедините к одной из
лепестковых клемм внутри монтажной платы.
