Камера включает два типа тревожных сигналов: неконтролируемые и контролируемые.
Кроме передачи состояния тревоги, контролируемый тревожный сигнал также
осуществляет передачу сигнала о несанкционированном доступе. В зависимости от
настройки тревожного сигнала, замыкание или разрыв тревожной цепи может
формировать сигнал о несанкционированном доступе.
Настройка контролируемых тревожных сигналов (входы 1 и 2)
Чтобы настроить тревожный сигнал 1 или 2 (контакт 5 или 6) как контролируемый, следует
установить в цепи конечное сопротивление 2,2 К. Затем программируются сигналы
тревоги с помощью меню "Параметры": нормально разомкнутые (Н.Р.) или нормально
замкнутые (Н.З.).
Замечания!
Только тревожные сигналы 1 и 2 (контакты 5 и 6) могут быть настроены как
контролируемые. После программирования контролируемого тревожного сигнала его не
нужно активировать для указания на несанкционированный доступ.
Настройка нормально разомкнутого контролируемого контакта
1.
Установите в тревожной цепи конечное сопротивление 2,2 кОм.
2.
Подключите тревожный сигнал к входу 1 или 2 (контакт 5 или 6) и к заземлению
(контакт 7) камеры.
2.2K

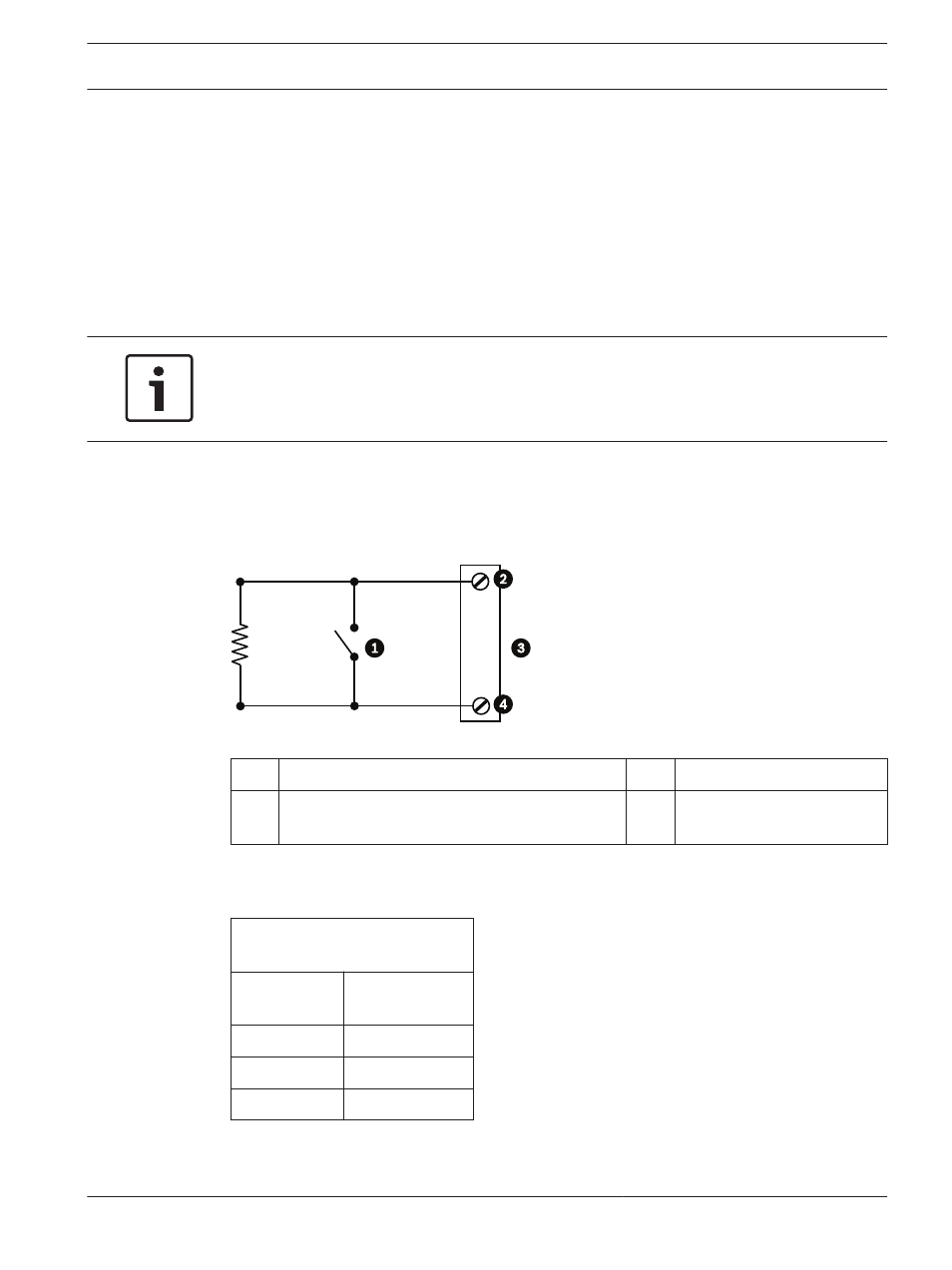

Рисунок 11.2: НЗК - Нормально разомкнутые контролируемые соединения
1
Сухой контакт
3
Разъем камеры
2
Только тревожный сигнал 1 или 2 (контакт 5
или 6)
4
Заземление (контакт 7)
3.
В меню "Параметры" откройте "Расширенный режим > Интерфейсы > Тревожные
входы", выберите "Тревожный вход №" и Н.Р. Подробные сведения о контактах и
состояниях приведены в таблице ниже.
Программируемые НОК
AutoDome
Контакт
Состояние
тревоги
Открыто
Нормально
Закрыто
Тревога
Разрыв
Тампер
Настройка нормально замкнутого контролируемого контакта
1.
Установите в тревожной цепи конечное сопротивление 2,2 кОм.
