9

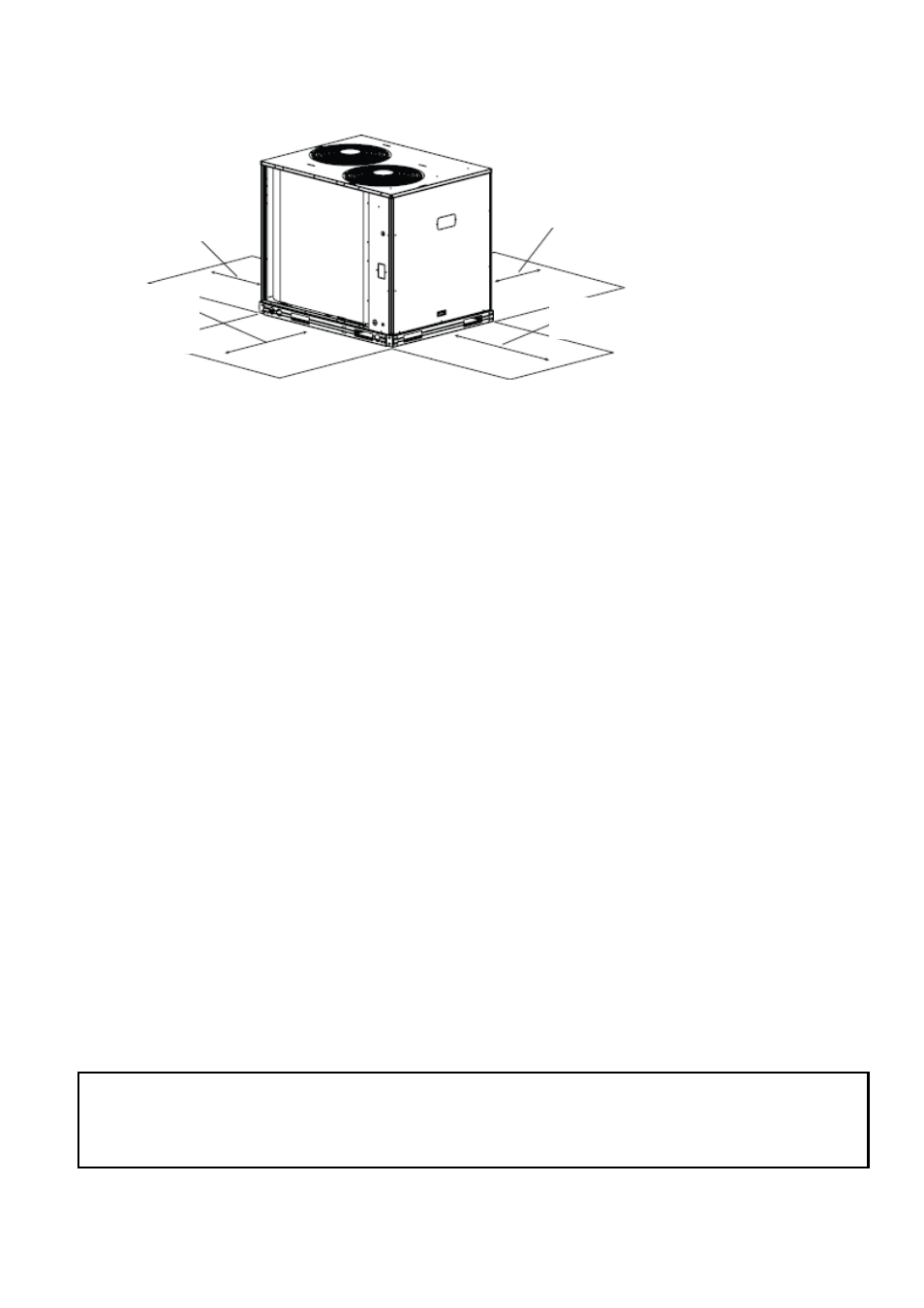

Рис. 4 — Свободное пространство вокруг блока – размеры
ЭТАП 2 — Проведение предварительных проверок перед установкой
ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА —
Перед установкой убедитесь, что напряжение, сила тока и требования к защите электрических цепей,
указанные на табличке с техническими характеристиками устройства, соответствуют параметрам
электрической сети.
— РАСПАКУЙТЕ БЛОК — Снимите упаковку блока, кроме верхней транспортной рамы, которую
необходимо оставить до тех пор, пока блок не будет доставлен на окончательное место установки.
ПРОВЕРЬТЕ СОСТОЯНИЕ — При наличии транспортных повреждений или некомплектности заявите
претензии компании-перевозчику.
ПРОАНАЛИЗИРУЙТЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ
• Выясните особые требования к установке, содержащиеся в строительных нормах и правилах и
правилах эксплуатации электроустановок.
• Отведите достаточное место для подачи воздуха, электропроводки, трубок хладагента и проведения
технического обслуживания блока. Размеры блока и распределение массы указано на рис. 1.
• Расположите блок так, чтобы поток воздуха к змеевику наружного блока (конденсатору) не
ограничивался с боковых сторон и сверху.
• Блок можно устанавливать на ровной плите непосредственно на выштамповках нижней части либо на
подкладках. Рабочие массы блоков приведены в таблицах 1А – 2В. Распределение массы по
рекомендуемым точкам опоры см. на рис. 1.
ПРИМЕЧАНИЕ: если в каком-то случае требуются виброизолирующие опоры, для их выбора
используйте данные, приведенные на рис. 1.
ЭТАП 3 — Подготовка опор для блока
Опорная плита —
Подготовьте ровную бетонную плиту, размеры которой превышают размеры блока (в обоих
направлениях) не менее, чем на 150 мм. Перед воздухозаборником конденсатора обустройте гравийную
подушку, чтобы стекло и фольга не перекрывали воздушный поток.
ЭТАП 4 — Такелажные работы и установка блока
ВНИМАНИЕ
ОПАСНОСТЬ ПОВРЕЖДЕНИЯ АГРЕГАТА
Несоблюдение данного предупреждения может приводить к повреждению оборудования.
При проведении такелажных работ все панели должны быть на своих местах. Агрегат не предназначен
для транспортирования вилочным погрузчиком.
СПРАВА
МИН 457 ММ
ТРЕБУЕТСЯ ДЛЯ ОБСЛУЖИВАНИЯ СЗАДИ
МИН 457 ММ
ТРЕБУЕТСЯ ДЛЯ
ОБСЛУЖИВАНИЯ
СЛЕВА
МИН 457 ММ
ТРЕБУЕТСЯ ДЛЯ
ОБСЛУЖИВАНИЯ
СПЕРЕДИ
1067 ММ
