Инструкция по эксплуатации Carrier 38AUZ и 38AUD
Страница 23
23
выключателя без предохранителя, установленного на блоке, или к автомату защитного отключения
системы отопления, вентиляции и кондиционирования. При этом будет обеспечено служебное питание в
розетке блока в случае, если сам блок отключен выключателем или сработавшим защитным автоматом.
При других способах служебное питание в вышеперечисленных случаях также будет отключаться. См.
рис. 13.
Цикл нагрузки: служебная розетка, питаемая от блока, имеет ограничения по рабочему циклу.
Трансформатор рассчитан ан кратковременную подачу питания для сервисных инструментов, ламп и
т.д.; он не рассчитан ан постоянное питание электроприборов с потребляемым током 15 А (например,
электрических обогревателей в течение целой ночи). Если нагрузка превышает 8 А, то ее длительность
не должна превышать 50% времени (т.е. после 30 минут работы прибора, потребляющего 8 А и более,
его необходимо отключить на 30 минут).
Проверка розетки GFCI производится нажатием кнопки TEST на лицевой стороне розетки; при этом
розетка должна отключиться. Проверьте правильность подключения заземляющих и силовых проводов
розетки, если она не отключается при нажатии кнопки. Чтобы вновь подключить розетку, нажмите кнопку
RESET.
TRAN4 – ТРАНСФОРМАТОР 4
SECONDARY 120V – ВТОРИЧНАЯ ОБМОТКА, 120 В
RED – КРАСНЫЙ ПРОВОД
GRA – СЕРЫЙ ПРОВОД
BLU – СИНИЙ ПРОВОД
YEL – ЖЕЛТЫЙ ПРОВОД
WHT – БЕЛЫЙ ПРОВОД
BLK – ЧЕРНЫЙ ПРОВОД
GROUND FAULT INTERRUPTER CONVENIENCE OUTLET – АВТОМАТ ОТКЛЮЧЕНИЯ РОЗЕТКИ ПРИ
НЕИСПРАВНОСТИ ЗАЗЕМЛЕНИЯ
SWITCH – ВЫКЛЮЧАТЕЛЬ
FUSE – ПРЕДОХРАНИТЕЛЬ
Напряжение блока
Подключенное
напряжение
Вводные провода
Клеммы
трансформатора
208,
230
240 L1:
кр. + желт.
L2: синий + серый
H1 + H3
H2 + H4
460 480 L1:
красный
разделить синий +
желтый
L2: серый
H1
H2 + H3
H4
575 600 L1:
красный
L2: серый
H1
H2

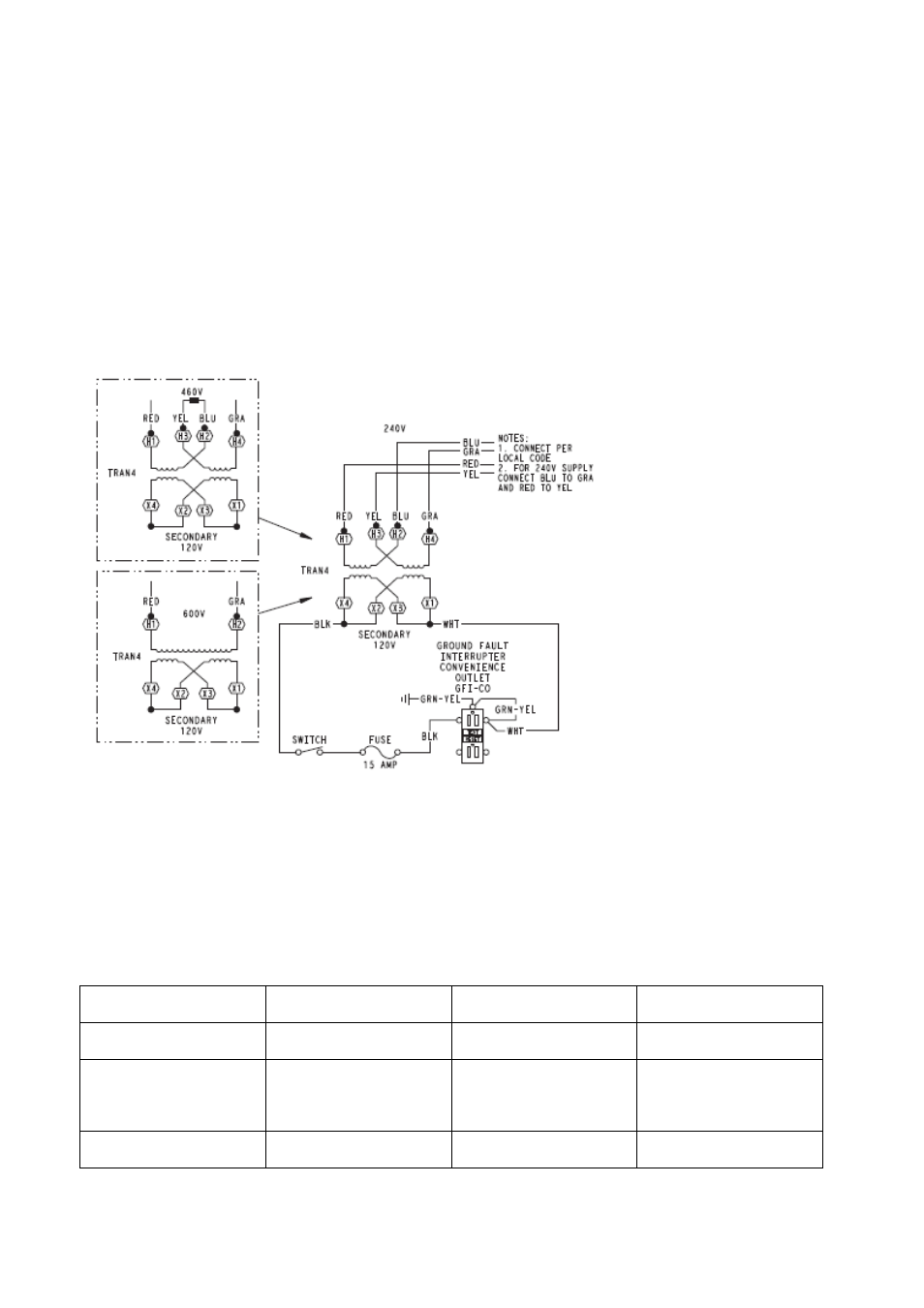

Рис. 13 СХЕМА ЭЛЕКТРИЧЕСКОЙ РОЗЕТКИ ДЛЯ ПОДКЛЮЧЕНИЯ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ
