22
Американская Европейская
Стандартный промышленный
размер
Перевод в мм 2 (американский) Европейский стандартный
размер (мм 2 )
20 AWG 0,52 0,5
18 AWG 0,82 1,0
16 AWG 1,30 1,5
14 AWG 2,08 2,0
Вся проводка, выполняемая на месте, должна соответствовать ПУЭ.
Закрепите табличку о наличии подогревателя картера на выключатель блока.
Электрические розетки
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ПРИ РАБОТЕ ЭЛЕКТРОУСТАНОВКИ
Несоблюдение данного предупреждения может приводить к получению травмы или летальному исходу.
Для агрегатов с цепями к розетке обычного типа может применяться несколько выключателей. Перед
открытием установки для обслуживания проверьте наличие тока в розетке. Найдите выключатель для
этой розетки и откройте его. При необходимости оставьте на выключателе предупредительную табличку.
Для моделей 38AU предлагаются электрические розетки двух типов: не подключенные и подключенные к
блоку. Оба типа предлагают собой сдвоенную розетку для устройства автоматического отключения при
неисправности заземления (GFCI) на 125 В, 15 А, установленную под водонепроницаемым лючком,
подвешенным на петлях, на торцевой панели блока. См. рис. 12.

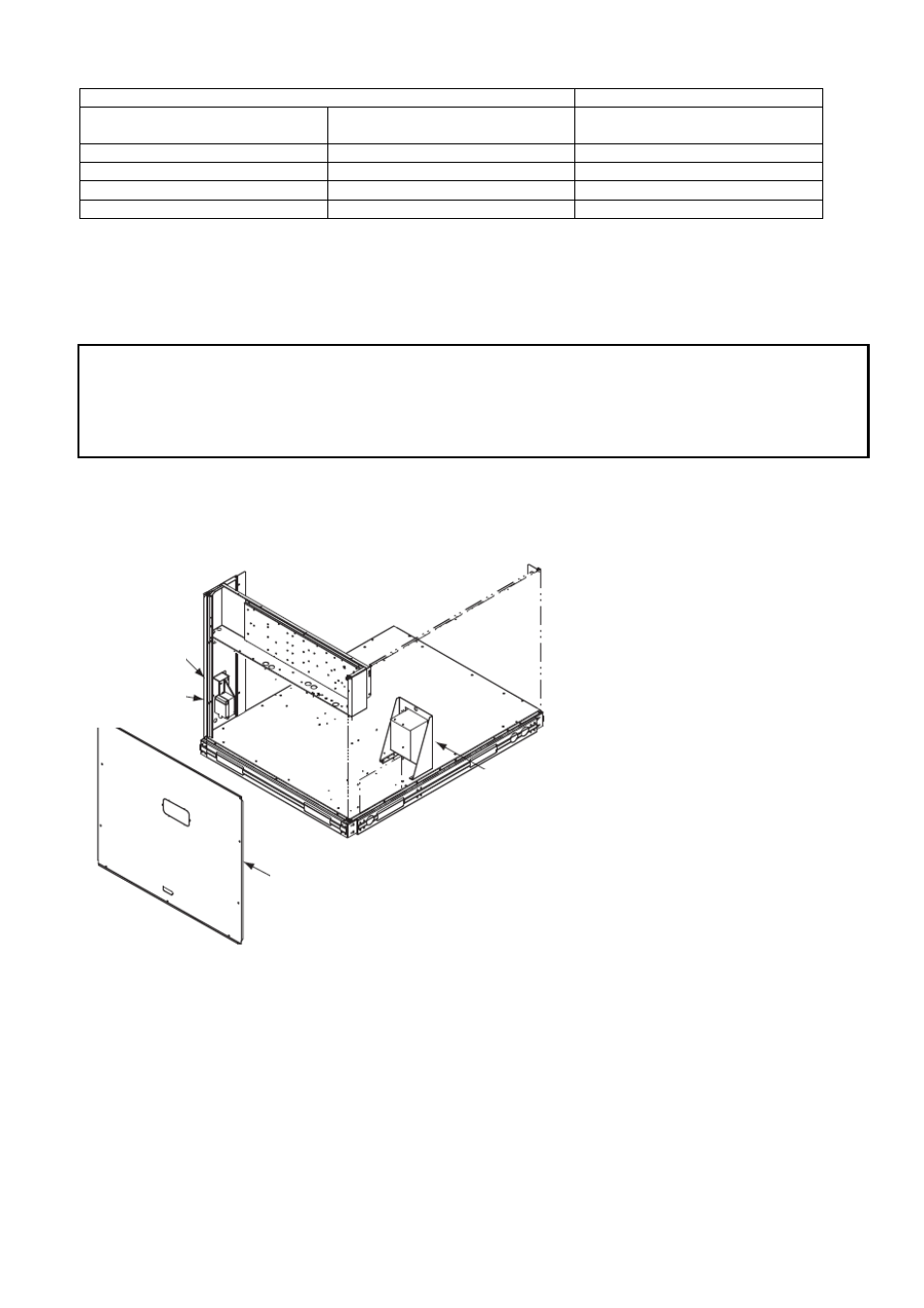

Рис. 12 – Расположение розетки для подключения дополнительных устройств
Без питания: для этого типа требуется монтаж цепи общего назначения на 125 В, 15 А, питаемой от
источника, расположенного в любом месте здания. При подборе проводов, предохранителей и
автоматических выключателей (номинала и расположения) соблюдайте требования ПУЭ и местных
правил. Провода цепи 125 В следует прокладывать по дну ящика, в который устанавливается розетка.
С питанием от блока: трансформатор устанавливается в блок на заводе. Он понижает напряжение,
поступающее из сети питания блока, до 115 В, требуемых в розетке. В комплект также входит ручной
переключатель с предохранителем, установленный в том же ящике и расположенный за розеткой;
доступ осуществляется через дверцу блока управления. См. рис. 12.
Сетевые провода, идущие к трансформатору розетки, не подключаются на заводе-изготовителе. Выбор
точки подключения к сети осуществляется пользователем. Если это допускается действующими
правилами, провода первичной обмотки трансформатора можно подключить к линейным выводам
силовой трансформатор
Панель доступа к блоку
управления
розетка для
подключения
оборудования (GFCI)
выключатель с
предохранителем,
размыкающий силовую
цепь
