Тип предохранителя цепи питания: заводской предохранитель - Bussman “Fusetron” T-15, одноразовый,
вкручиваемый (цоколь Edison) плавкий предохранитель.
Использование розеток, установленных на блоке: на блоках с установленными электрическими
розетками часто требуется разомкнуть два выключателя, чтобы полностью отключить питание блока. До
проверки розеток и подтверждения их отключения блок должен считаться включенным. Соблюдайте все
действующие правила пользования такими розетками.
Установка крышки для защиты от внешних воздействий
Для заводских розеток требуется крышка, защищающая их от внешних воздействий во время работы.
Установить ее на заводе невозможно из-за глубины; ее необходимо установить в процессе монтажа
блока. На время транспортировки розетка закрыта плоской пластиной.
Комплект защитной крышки поставляется внутри блока управления установкой. Комплект включает в
себя крышку на петлях, опорную рамку и прокладку.
ПОЛНОСТЬЮ ОТКЛЮЧИТЕ ПИТАНИЕ БЛОКА И РОЗЕТОК.
Снимите транспортную крышку с розеток и выбросите ее.
Ослабьте два винта на двойной розетке GFCI и выкрутите их так, чтобы головки выступили примерно на
13 мм. Посадите прокладку на головки винтов. Надвиньте опорную рамку на головки винтов и
шпоночные пазы и совместите ее с прокладкой; плотно затяните (но не перетягивайте) оба винта.
Установите защитную крышку на рамку, как показано на рис. 14. Снимите два заполнителя канавок в
нижней части крышки, чтобы через крышку можно было пропустить провода сервисного инструмента.
Проверьте надежность закрытия и фиксации.

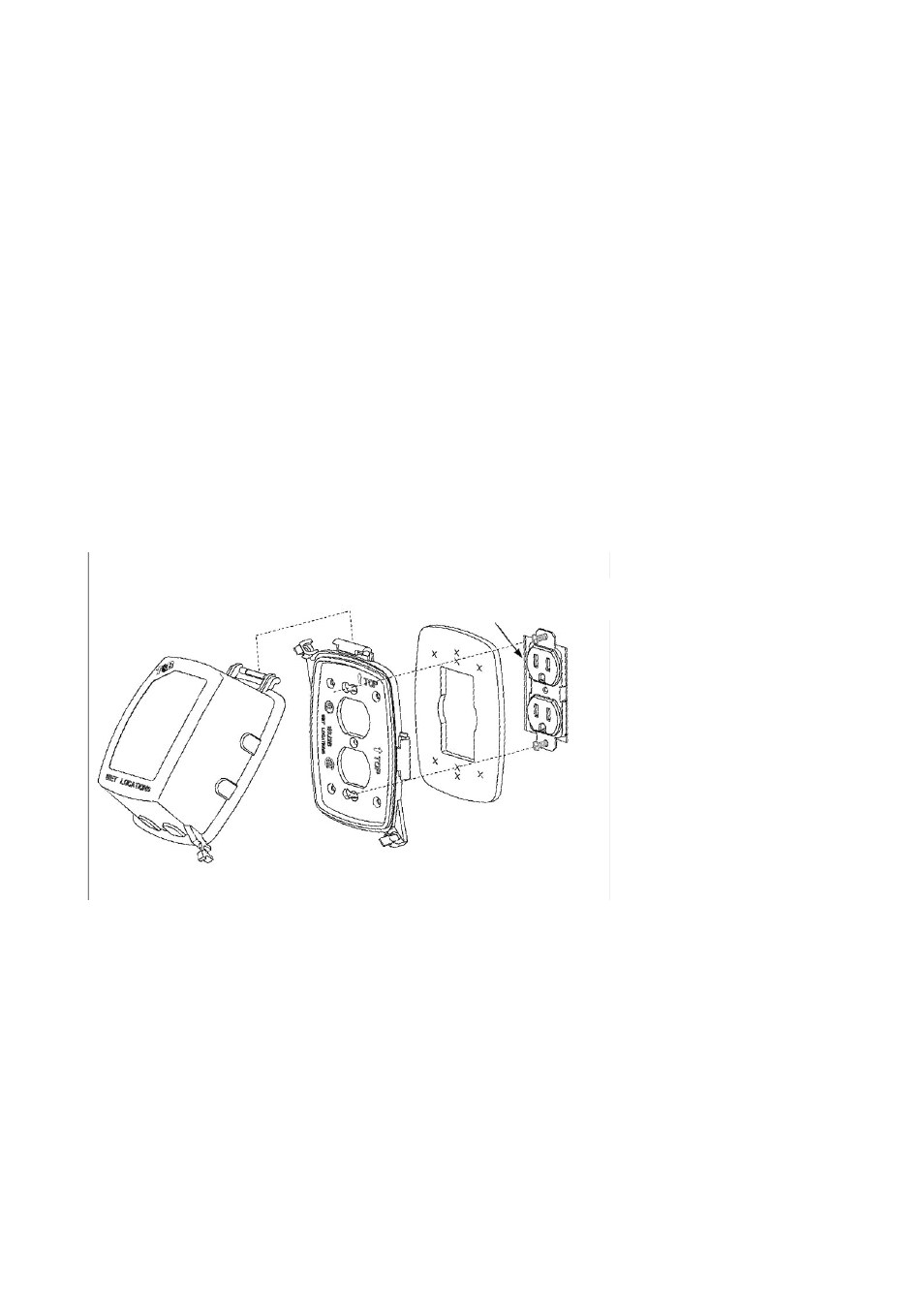

Рис. 14 Крышка для защиты от внешних воздействий
Все блоки
Напряжение на контактах компрессора во время его работы должно соответствовать значениям,
указанным на паспортной табличке блока. См. табл. 10 и 11. Для 3-фазных блоков баланс по
напряжениям между фазами в пределах 2% по току -- 10%. Для определения дисбаланса по
напряжению используйте формулу в примечаниях к табл. 10 и 11, а также Примечание 5 (см. Стр. 19).
Работа при ненадлежащем линейном напряжении или ненадлежащем фазовом дисбалансе является
нарушением правил эксплуатации и может привести к повреждению электрооборудования. При этом
гарантийные обязательства Carrier прекращают действовать.
Электропроводка цепи управления
Напряжение в цепи управления блока 38AU составляет 24 В. На Рис. 23 и 24 показаны типовые
соединения цепи управления, а на наклейке со схемой показаны элементы монтажа электропроводки.
Провода цепи управления блока 38AU должны проходить через проем в торцевой панели блока, и далее
– к соединительной клеммной колодке в коробке управления блока.
Основание для розетки
Розетка не включена в
комплект
Крышка для защиты от
внешних воздействий
