Инструкция по эксплуатации Carrier 38AUZ и 38AUD
Страница 36
36

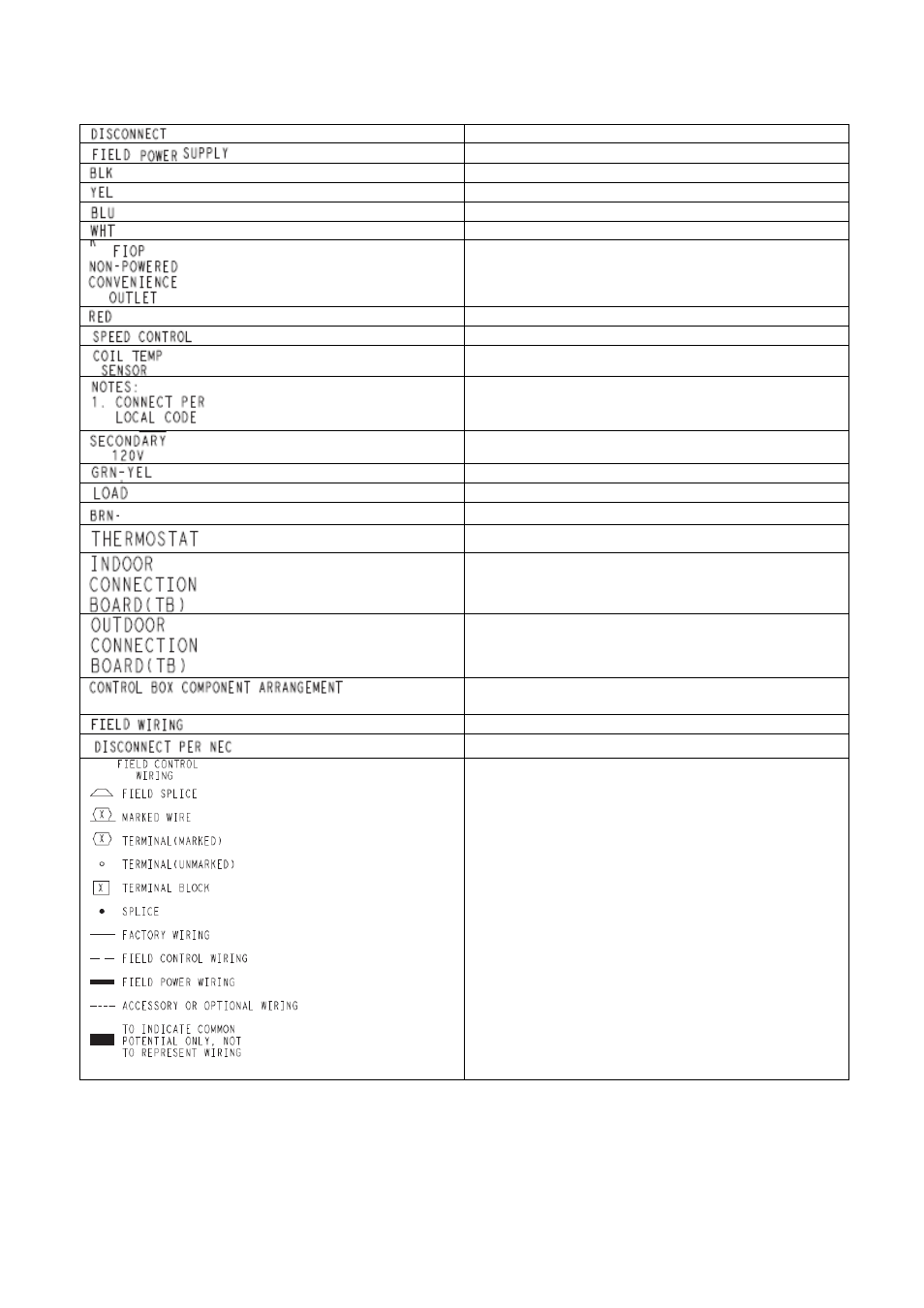

Надписи на схеме:
Выключатель
Рабочее питание
Черный
Желтый
Голубой
Белый
FIOP
Незапитанная электрическая розетка
Красный
Регулирование скорости
Температурный датчик змеевика
Примечания:
1. Подключения должны выполняться согласно
местным правилам
Вторичная обмотка 120 В
Зеленый-желтый
Нагрузка
Коричневый
Термостат
Внутренний соединительный щиток (TB)
Наружный соединительный щиток (TB)
Схема размещения компонентов коробки
управления
Эксплуатационная электропроводка
Разъединитель, соответствующий NEC
Эксплуатационная электропроводка системы
управления
Эксплуатационное сращивание
Провод с маркировкой
Клемма (с маркировкой)
Клемма (без маркировки)
Клеммная колодка
Сращивание
Заводская электропроводка
Выполняется по месту --
электропроводка
системы управления
Выполняется по месту --
электропроводка
системы питания
Вспомогательная или дополнительная
электропроводка
Только для обозначения общего потенциала, не
для обозначения электропроводки
