Инструкция по эксплуатации Carrier 38AUZ и 38AUD
Страница 4
4
Стандарт-
ный вес
Угол
A
Угол
B
Угол
C
Угол
D
Центр тяжести.
Размеры по осям, мм
Высота
блока
БЛОК
Кг
кг
кг
кг
кг X Y Z H
38AUZ*07
149 58 31 28 32
533,4
482,6
330,2
1076,0
38AUZ*08
160 63 33 29 35
482,6
584,2
330,2
1076,0
38AUD*12
226 88 50 38 56
508,0
584,2
381,0
1279,2
38AUD*14
229 86 40 34 68
508,0
609,6
381,0
1279,2

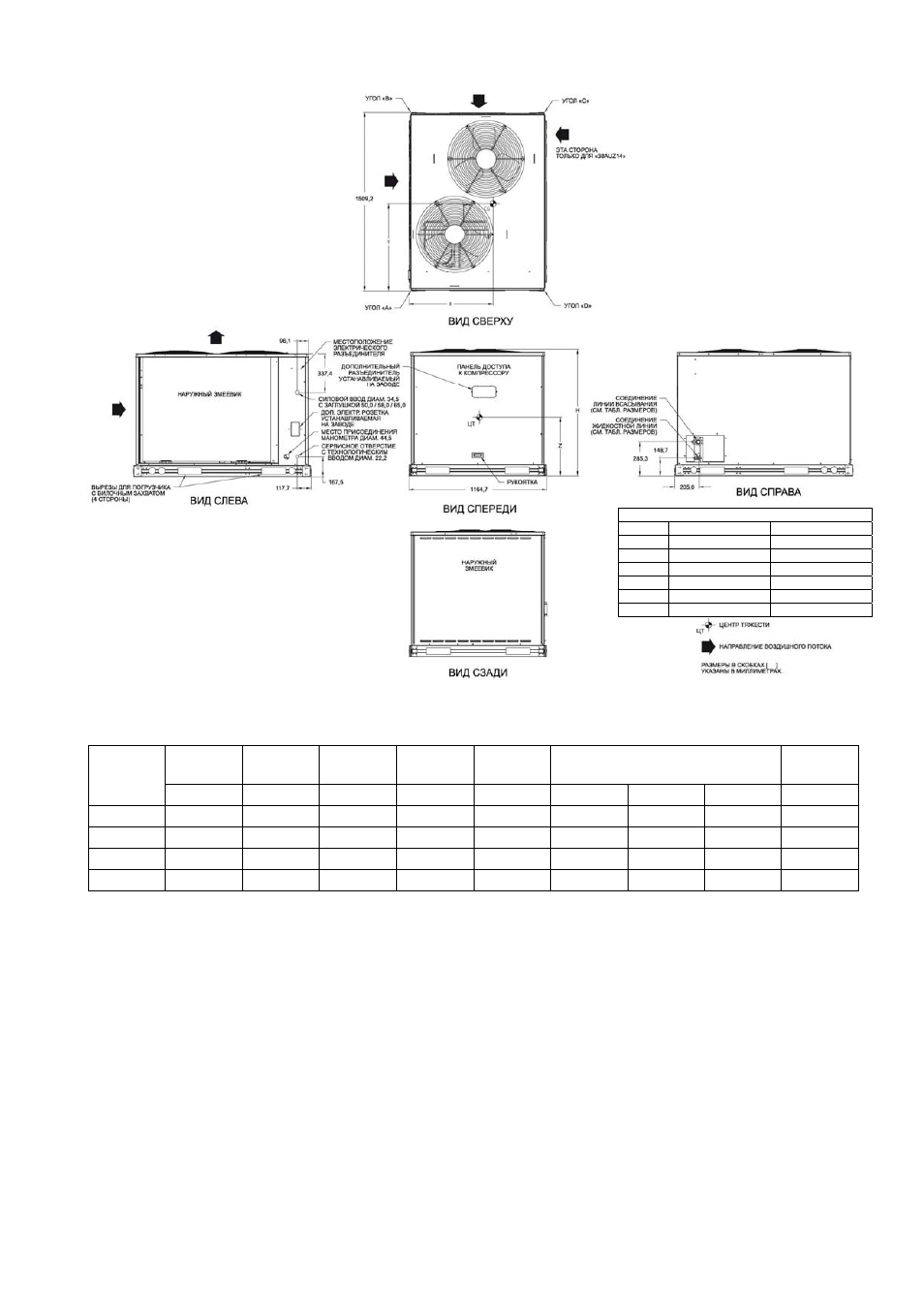

Рис. 1 – Размеры блоков 38AU*07-14
ПРИМЕЧАНИЯ:
1. МИНИМАЛЬНЫЙ ЗАЗОР (МЕСТНЫЕ НОРМЫ ИЛИ
ЗАКОНОДАТЕЛЬНЫЕ ПОЛОЖЕНИЯ МОГУТ ЯВЛЯТЬСЯ
ПРИОРИТЕТНЫМИ):
A. МЕЖДУ ДНИЩЕМ И ВОСПЛАМЕНЯЮЩИМИСЯ
ПОВЕРХНОСТЯМИ: 0 ММ.
B. НАРУЖНЫЙ ЗМЕЕВИК, ДЛЯ НАДЛЕЖАЩЕГО
ВОЗДУШНОГО ПОТОКА: 915 ММ С ОДНОЙ СТОРОНЫ,
305 ММ С ДРУГОЙ СТОРОНЫ. ТА СТОРОНА, ГДЕ
БОЛЬШЕ ЗАЗОР, ЯВЛЯЕТСЯ ВАРИАНТОМ ВЫБОРА.
С. СВЕРХУ: 1524 ММ, ДЛЯ ОБЕСПЕЧЕНИЯ ЭФФЕКТИВНОЙ
РАБОТЫ НАРУЖНОГО ВЕНТИЛЯТОРА.
D. МЕЖДУ БЛОКАМИ: СО СТОРОНЫ БЛОКА УПРАВЛЕНИЯ,
1067 ММ СОГЛАСНО NEC.
E. МЕЖДУ БЛОКАМИ И НЕЗАЗЕМЛЕННЫМИ
ПОВЕРХНОСТЯМИ: СО СТОРОНЫ КОРОБКИ
УПРАВЛЕНИЯ, 915 ММ СОГЛАСНО NEC.
F. МЕЖДУ БЛОКОМ И КАМЕННЫМИ ИЛИ БЕТОННЫМИ
СТЕНАМИ, ИЛИ ДРУГИМИ ЗАЗЕМЛЕННЫМИ
ПОВЕРХНОСТЯМИ: СО СТОРОНЫ КОРОБКИ
УПРАВЛЕНИЯ, 1067 ММ СОГЛАСНО NEC.
2. ЗА ИСКЛЮЧЕНИЕМ ЗАЗОРА ДЛЯ НАРУЖНОГО
ЗМЕЕВИКА, КАК УКАЗАНО В П. 1B, СЪЕМНОЕ
ОГРАЖДЕНИЕ ИЛИ БАРЬЕР НЕ ТРЕБУЕТ ЗАЗОРА..
3. БЛОКИ МОГУТ УСТАНАВЛИВАТЬСЯ НА
ВОСПЛАМЕНЯЮЩИХСЯ НАСТИЛАХ, ВЫПОЛНЕННЫХ
ИЗ ДЕРЕВА ИЛИ КРОВЕЛЬНОГО МАТЕРИАЛА КЛАССА
A, B ИЛИ C.
СОЕДИНЕНИЯ КЛАПАНА ОБСЛУЖИВАНИЯ
БЛОК
ЛИНИЯ ВСАСЫВАНИЯ
ЖИДКОСТНАЯ ЛИНИЯ
38AUZO7 28,6
9,5
38AUZO8 28,4
12,7
38AUZ12 34,9
12,7
38AUZ14 34,9
15,9
38AUD12 28,6
9,5
38AUD14 34,9
12,7
