Конструкция 40RU
Стадия охлаждения
Сегмент змеевика
40RU
Подключение к
38AUD
Вертикальная Y1
Y2
B
A
Контур А
Контур В
Горизонтальная Y1
Y2
A
B
Контур А
Контур В
B – первый включается/последний выключается,
контур В

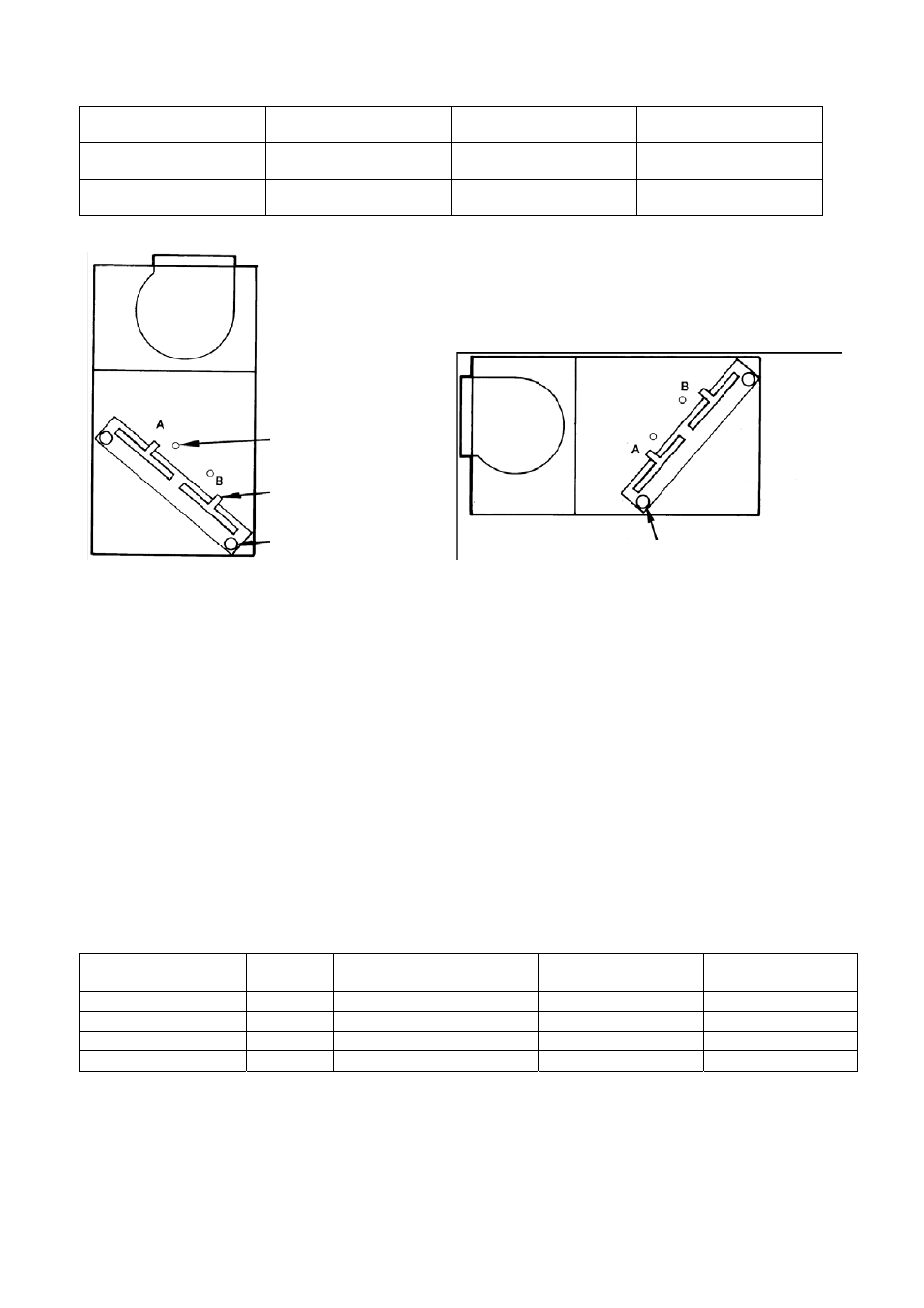

Рис. 6 – Стандартные штуцеры для подключения змеевика испарителя (40RU)
Обратите внимание, что трубки всасывания хладагента должны быть изолированы.
УСТАНОВИТЕ ФИЛЬТРЫ-ОСУШИТЕЛИ И ИНДИКАТОР(Ы) НАЛИЧИЯ ВЛАГИ – каждая установка
ДОЛЖНА быть оснащена фильтром-осушителем (по одному в каждой линии жидкой фазы. Для модели
38AUD требуется два фильтра-осушителя (по одной в каждой линии жидкой фазы). Фильтры-осушители
следует устанавливать рядом с внутренним блоком, недалеко от температурного расширительного
клапана теплообменника испарителя.
В блоках 38AU может быть установлен один (38AUZ) или два (38AUD) фильтра-осушителя, совместимых
с хладагентом Puron. Эти фильтры поставляются в коробках, закрепленных на базовом поддоне блока.
Снимите эти фильтры и подготовьте их к установке в жидкостном трубопроводе рядом с
теплообменником испарителя. Не извлекайте заглушки из штуцеров до тех пор, пока все не будет готово
к установке; затем припаяйте фильтр-осушитель на место в жидкостном трубопроводе.
Таблица 8. Фильтры-осушители, совместимые с хладагентом Puron
Модель и размер
Кол-во
Наружный диаметр
линии жидкой фазы
Объем
влагопоглотителя
Номер по каталогу
38AUZ*07 1
3/8
дюйма 131,1
см
3
KH43LG091
38AUZ*08 1
1/2
дюйма 262,2
см
3
KH43LG085
38AUD*12 1
3/8
дюйма 131,1
см
3
KH43LG091
38AUD*14 1
1/2
дюйма 262,2
см
3
KH43LG085
Рекомендуется установить смотровые стекла для контроля уровня влаги в жидкостной линии каждого
контура. Индикатор должен располагаться между выходом фильтра-осушителя и входом
расширительного клапана.
Штуцер слива конденсата
Горизонтальная установка
А -- первый включается/последний
выключается, контур А
Штуцер жидкостной
линии
Штуцер линии
всасывания пара
Штуцер слива
конденсата
Вертикальная
установка
