Инструкция по эксплуатации Carrier 38AUZ и 38AUD
Страница 19
19

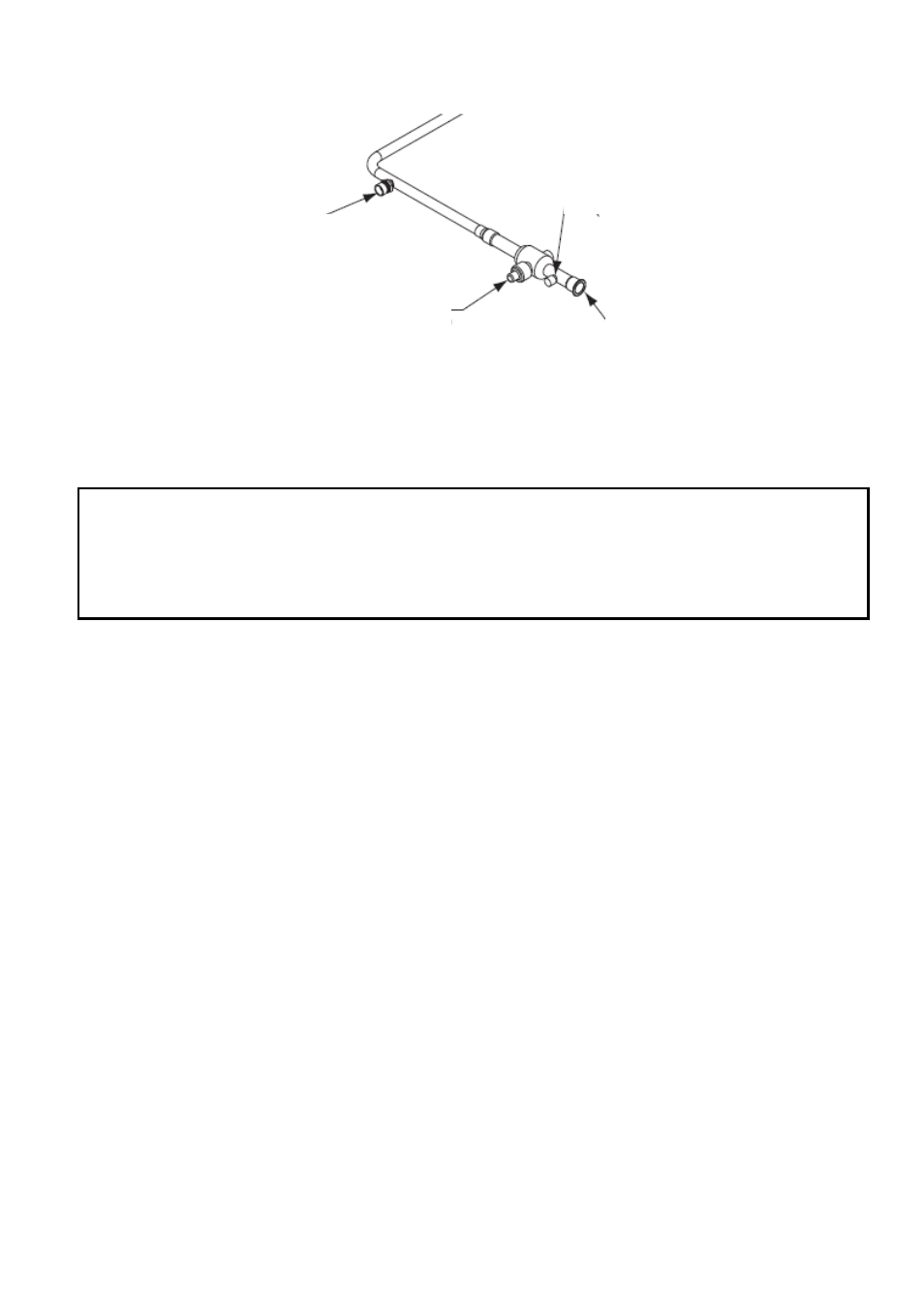

Рис. 9. Типовая сборка труб
Вакуумация/УДАЛЕНИЕ ВЛАГИ —Вакуумируйте подсоединенную систему трубопроводов циркуляции
хладагента и удалите из нее влагу (кроме блока 38AU) до разрежения 500 микрон с помощью
двухступенчатого вакуумного насоса, подсоединив его к сервисному штуцеру. Соблюдайте указания,
приведенные в GTAC II, Модуль 4 «Удаление влаги из системы».
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ДЛЯ ФУНКЦИОНИРОВАНИЯ АГРЕГАТА И БЕЗОПАСНОСТИ ПЕРСОНАЛА
Несоблюдение данного предупреждения может приводить к получению травмы, летальному исходу
и/или повреждению оборудования.
Системы на хладагенте Puron® (R-410A) работают при более высоком давлении, чем стандартные
системы на хладагенте R-22. Не применяйте вспомогательное оборудование или компоненты,
предназначенные для работы с R-22 для оборудования, работающего на хладагенте Puron.
ПРЕДВАРИТЕЛЬНАЯ ЗАПРАВКА
Прежде, чем включать систему, заправьте жидкий хладагент R-410A в части высокого давления каждого
из контуров 38AU через клапаны заправки жидкости. Количество хладагента должно составлять не
менее 80% от величины рабочей заправки, указанной в таблице 5 или 6, для ЛИНЕЙНОЙ длины
магистралей – МЕНЕЕ заводской заправки (если хладагент, заправленный на заводе, не был удален).
См. пример далее.
Дождитесь выравнивания высокого и низкого давлений. Если давления выравниваются очень медленно,
заправьте R-410A в парообразном состоянии (с помощью манометрического коллектора в сервисный
штуцер линии всасывания части низкого давления, чтобы обеспечить заправку испарителя. Порядок
заправки жидкости см. в GTAC II, Модуль 5 «Заправка, восстановление, переработка и очистка».
Пример:
38AUZ*08
Длина линии – 18,3 м
Эквивалентная длина линии: 27,4 м
Подъем жидкости: 6,1 м
Выберите размеры линий по таблице 5 (38AUZ):
Жидкой фазы: ½ дюйма
Всасывания: 1-1/8 дюйма
Заправка: 5,85 кг (при длине 22,76 м)
80% рабочей заправки:
0,80х5,85 = 4,68 кг
Заводская заправка при отгрузке: 2,22 кг
Количество, которое необходимо дозаправить на месте: 4,68 – 2,22 = 2,46 кг
Если длина фреоновой трассы превышает 30,5 м – обращайтесь за консультацией к местному
представителю компании Carrier.
Этап 6 – установка принадлежностей
После этого необходимо установить принадлежности, требующие изменения электропроводки системы.
К ним могут относиться устройства зимнего пуска в холодное время года,
устройство регулирования
Штуцер для проведения технического
обслуживания (с клапаном Schrader)
Испарительный штуцер
Сервисный клапан с
колпачком штока
Заводской вводной
штуцер с высокой
пропускной
