Блоки, не имеющие заводского выключателя —
При установке блока необходимо установить также выключатель (рубильник), рассчитанный на
достаточную мощность в соответствии с Правилами устройства электроустановок. Требуемая мощность
выключателя приведена на табличке с идентификационными данными. Установите выключатель на
корпусе блока или рядом с ним, в соответствии с Правилами устройства электроустановок. Не
закрывайте идентификационную табличку, если выключатель устанавливается на корпусе блока.
Блоки, имеющие заводской выключатель —
Выключатель, устанавливаемый на заводе, размещен в корпусе, защищенном от внешних воздействий,
и находится под главным блоком управления. Доступ к рукоятке выключателя осуществляется через
отверстие в крышке лючка.
Для всех блоков —
Вся проводка, выполняемая на месте, должна соответствовать Правилам устройства и эксплуатации
электроустановок. Сечение проводов выбирается как минимально необходимый в зависимости от силы
тока в цепи. Схему подключения силовых и заземляющих кабелей к клеммной коробке блока см. на рис.
11.
Необходимо установить устройства защиты от неисправности заземления и короткого замыкания в
соответствии с Правилами устройства и эксплуатации электроустановок. Максимальный номинальный
ток устройства защиты указан на табличке с техническими характеристиками блока.

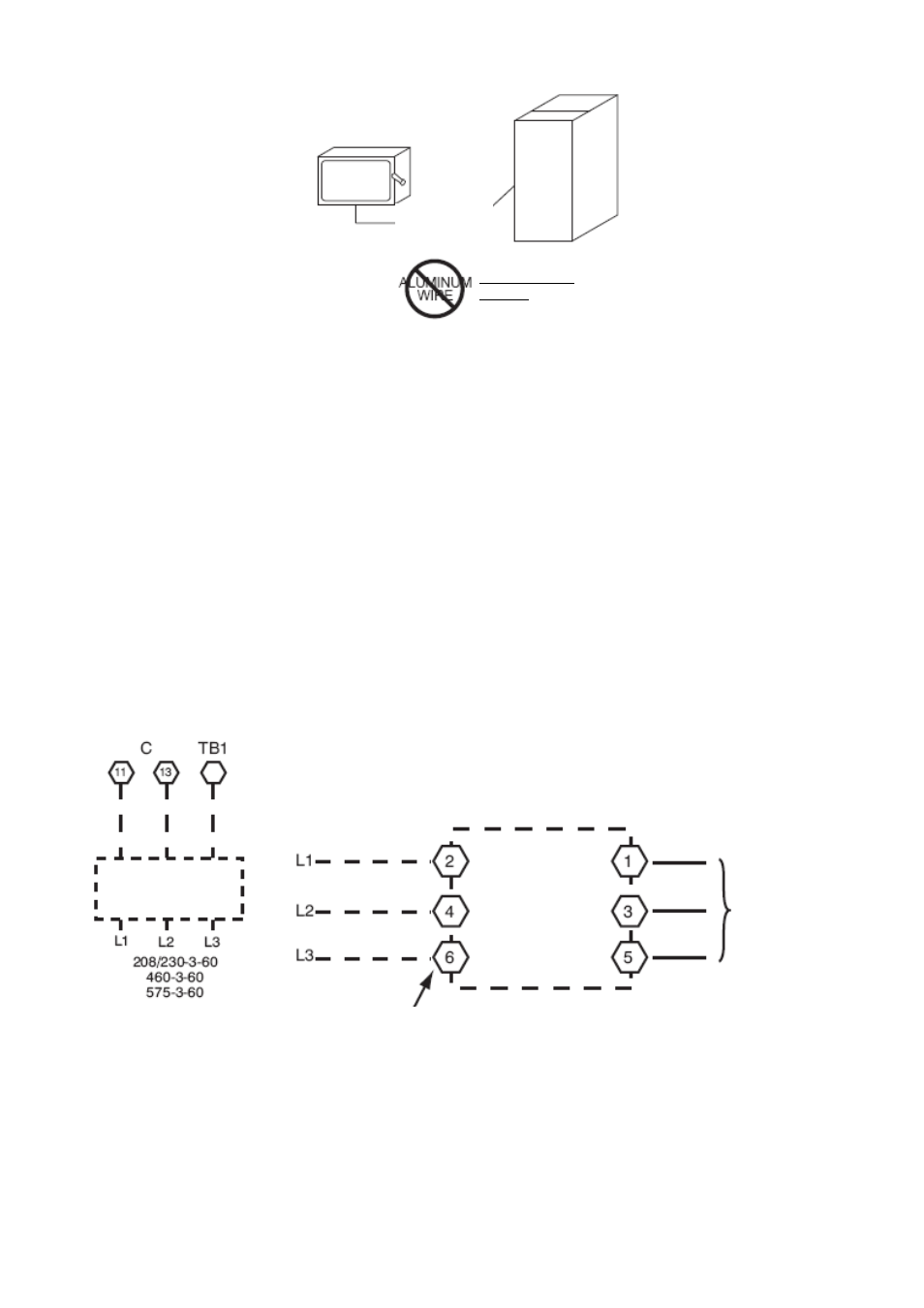

Рис. 11 – Подключение проводов питания
Таблица 10 – Соответствие американской и европейской маркировки проводов
Только медный
провод
выключатель
(рубильник)
АЛЮМИНИЕВЫЙ
ПРОВОД
Рис. 10 – Выключатель и
блок
Блоки с заводским
выключателем
Блоки без заводского
выключателя
Дополнительный
выключатель
Выключатель по
нормам
NEC
Отключите и
выбросите заводские
испытательные
провода
Заводская
проводка
