Инструкция по эксплуатации Carrier 38AUZ и 38AUD
Страница 18
18
Sightglass A location – место расположения смотрового стекла А
Filter drier A location – место расположения фильтра-осушителя А
TXV ckt 1 – термостатический расширительный клапан контура 1
TXV ckt 2 – термостатический расширительный клапан контура 2
Drop control solenoid valve – электромагнитный клапан
Flow – направление потока
ОБОЗНАЧЕНИЯ:
TXV – термостатический расширительный вентиль
Рис. 7 Расположение смотровых стекол и фильтров-осушителей в типовой системе 38AUZ
Indoor coil ckt 2 – контур теплообменника
внутреннего блока 2
Airflow – поток воздуха
TXV sensing bulb – термочувствительный баллон расширительного клапана
Indoor coil ckt 1 – контур теплообменника
внутреннего блока 1
150 diams min – не менее 150 диаметров
10 diams – 10 диаметров
8 diams – 8 диаметров
Equalizer line – уравнительная линия
Sight glasses – смотровые стекла
Filter driers фильтры-осушители
TXV ckt 1 – термостатический расширительный клапан контура 1
TXV ckt 2 – термостатический расширительный клапан контура 2
Drop control solenoid valve circuit B – электромагнитный клапан контура В
Drop control solenoid valve circuit А – электромагнитный клапан контура В
Suction circuit B – контур всасывания В
Suction circuit А – контур всасывания А
Flow – направление потока
ОБОЗНАЧЕНИЯ:
TXV – термостатический расширительный клапан

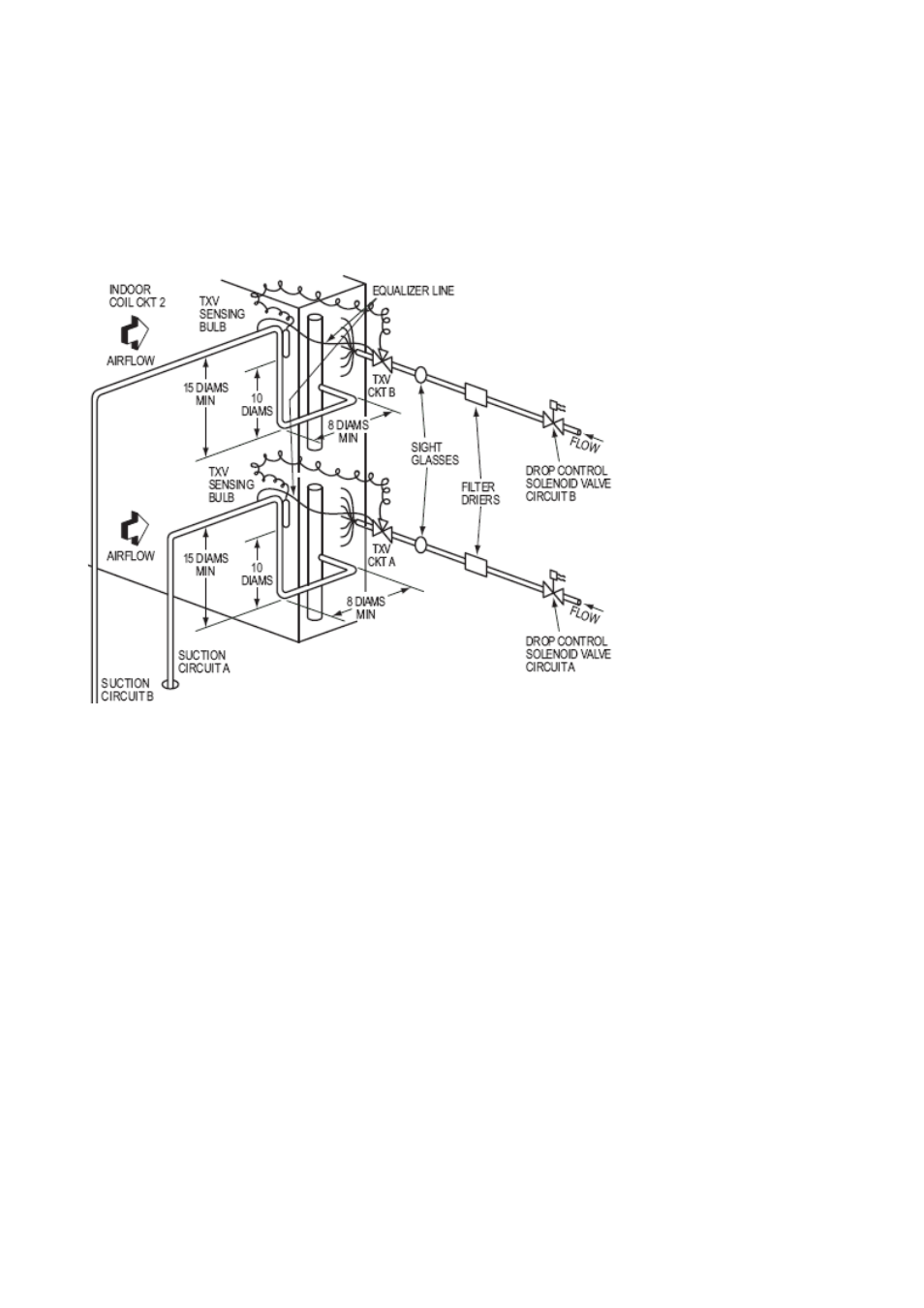

Рис. 8 – Расположение смотровых стекол и фильтров-осушителей в типовой системе 38AUD
Схема соединения труб при подключении двухконтурного теплообменника для
двухконтурного конденсаторного блока
