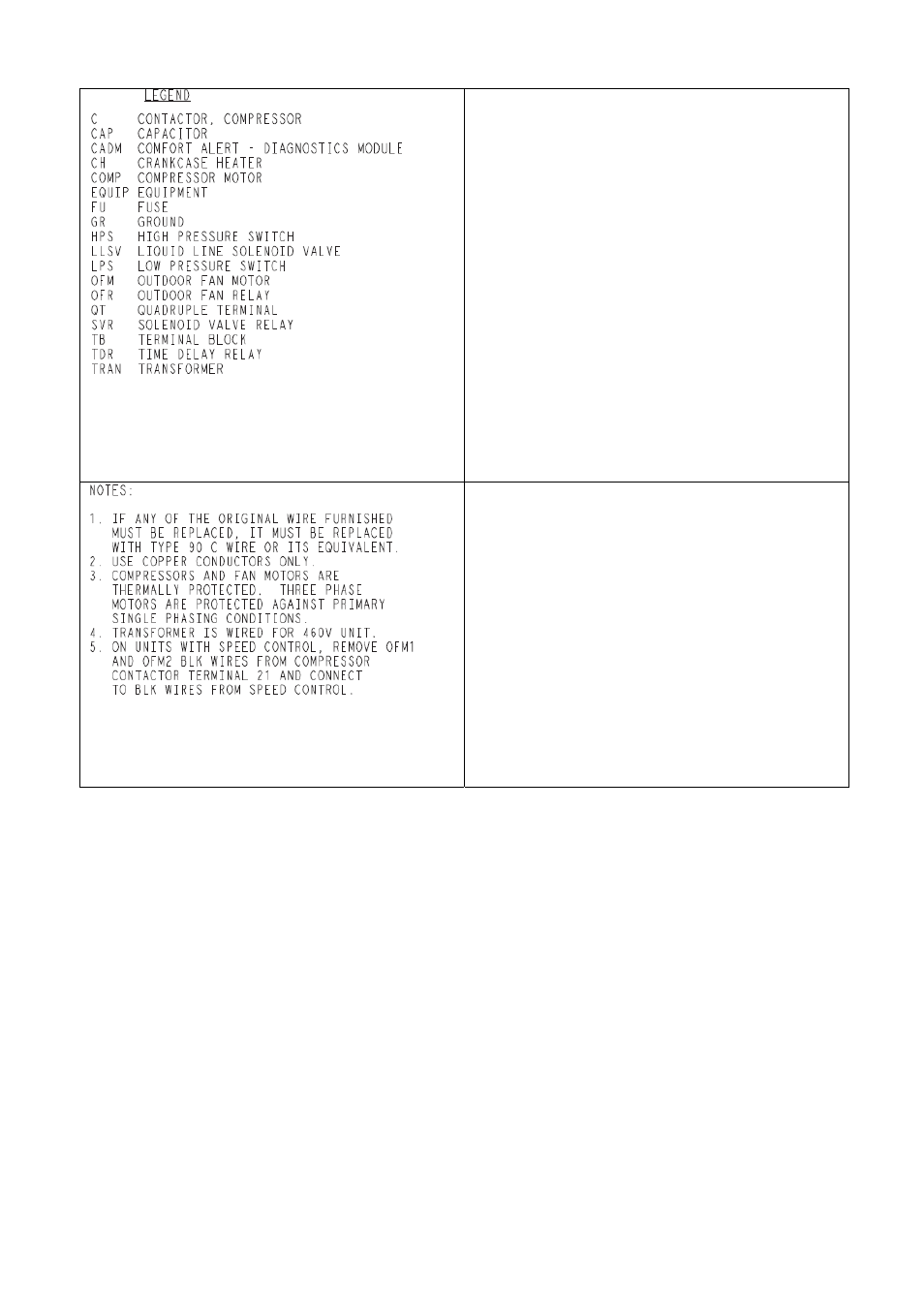

Условные обозначения
C – Контактор, компрессор
CAP – Конденсатор
CADM - Модуль диагностики и устранения
неисправностей
CH – Подогреватель картера
COMP – Электродвигатель компрессора
EQUIP – Оборудование
FU – Предохранитель
GR – Заземление
HPS – Реле высокого давления
LLSV – Электромагнитный клапан жидкостной
линии
LPS – Реле низкого давления
OFM – Электродвигатель наружного вентилятора
OFR – Реле наружного вентилятора
QT – Четверная клемма
SVR – Реле электромагнитного клапана
TB – Клеммная колодка
TDR – Реле задержки времени
TRAN – Трансформатор
Примечания:
1. Если требуется заменить оригинальный
провод, используйте провод типа 90 C, или
аналогичный.
2. Используйте только медные проводники.
3. Электродвигатели компрессоров и
вентиляторов снабжены средствами тепловой
защиты. Трехфазные электродвигатели
защищены от однофазных режимов работы.
4. Подключение трансформатора выполнено для
блока на 460 В.
5. На блоках с регулированием скорости
отсоедините черные провода OFM1 и OFM2 от
клеммы 21 контактора компрессора и
присоедините к черным проводам системы
регулирования скорости.
