Инструкция по эксплуатации Carrier 38AUZ и 38AUD
Страница 43
43
Модуль диагностики и устранения неисправностей
Модуль диагностики и устранения неисправностей (CADM) отслеживает и анализирует данные,
получаемые от компрессора Copeland Scroll®, а также командный сигнал термостата. Кроме того,
модуль CADM обеспечивает 3-минутную
временную задержку от цикличности работы компрессора.
Модуль CADM без каких-либо датчиков обнаруживает причины электрических и системных отказов.
Мигающие светодиодные индикаторы выдают предупредительные коды, которые позволяют быстро и
безошибочно обнаружить проблемы в системе и определить главную причину неисправности.
Входы модуля CADM включают в себя питание 24 В переменного тока, термостат Y1, обмотку
контактора компрессора (общая сторона) и силовые выводы компрессора (от контактора компрессора).
Вход
Клемма
Напряжение
Питание, управление
R 24
В
Общий, управление
C 24
В
Охлаждение Y
24
В
Обмотка контактора
P 24
В
Фаза A
T1
Фазное
Фаза B
T2
Фазное
Фаза C
T3
Фазное
Управление обмоткой контактора компрессора осуществляется посредством нормально-замкнутого
(питание модуля) контакта между клеммами P и C.
Передача информации о состоянии и аварийных ситуациях осуществляется при помощи трех
светодиодных индикаторов, которые расположены на верху корпуса модуля (см. Рис. 26): ПИТАНИЕ
(зеленый), ТРЕВОГА (желтый) и ОТКЛЮЧЕНИЕ (красный)
Светодиодный индикатор ПИТАНИЕ указывает на наличие управляющего питания на модуле CADM.

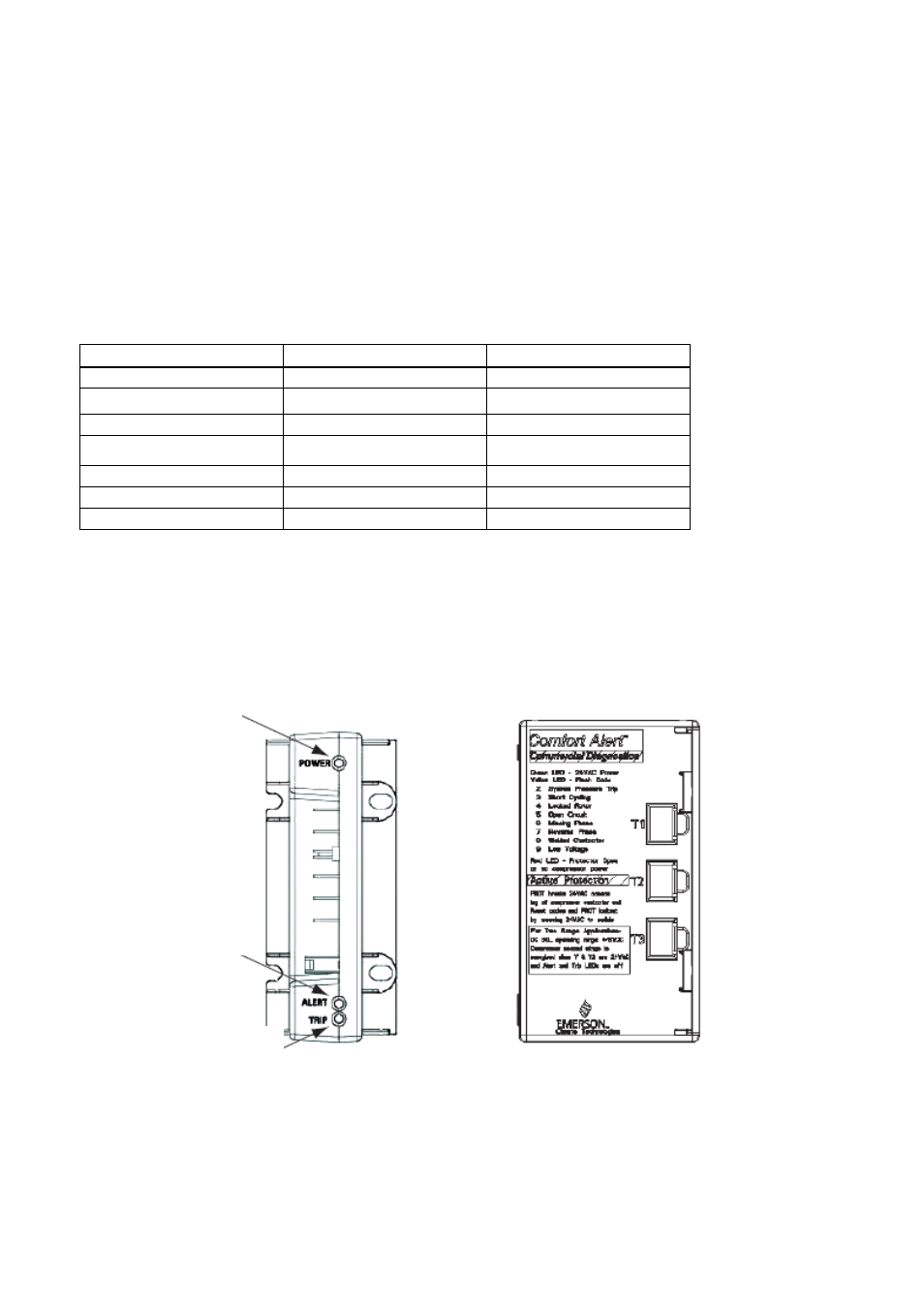

Рис. 26 – Корпус модуля CADM / Расположение светодиодных индикаторов
Светодиодный индикатор ТРЕВОГА посредством кода мигания указывает на наличие в системе
ненормальных условий. Светодиодный индикатор ТРЕВОГА вспыхивает определенное число раз, затем,
после паузы, этот процесс повторяется. Количество вспышек, определенное в Таблице 13,
соответствует определенному аномальному условию; для каждого кода Тревоги предусмотрены
рекомендации по поиску и устранению неисправностей. Сброс состояния ТРЕВОГА может быть
выполнен автоматически или вручную. Если состояние неисправности, вызывающее сигнал Тревога,
Питание (зеленый)
Сигнал ТРЕВОГА (желтый)
Сигнал ОТКЛЮЧЕНИЕ
(красный)
