Инструкция по эксплуатации Carrier 38AUZ и 38AUD
Страница 27
27

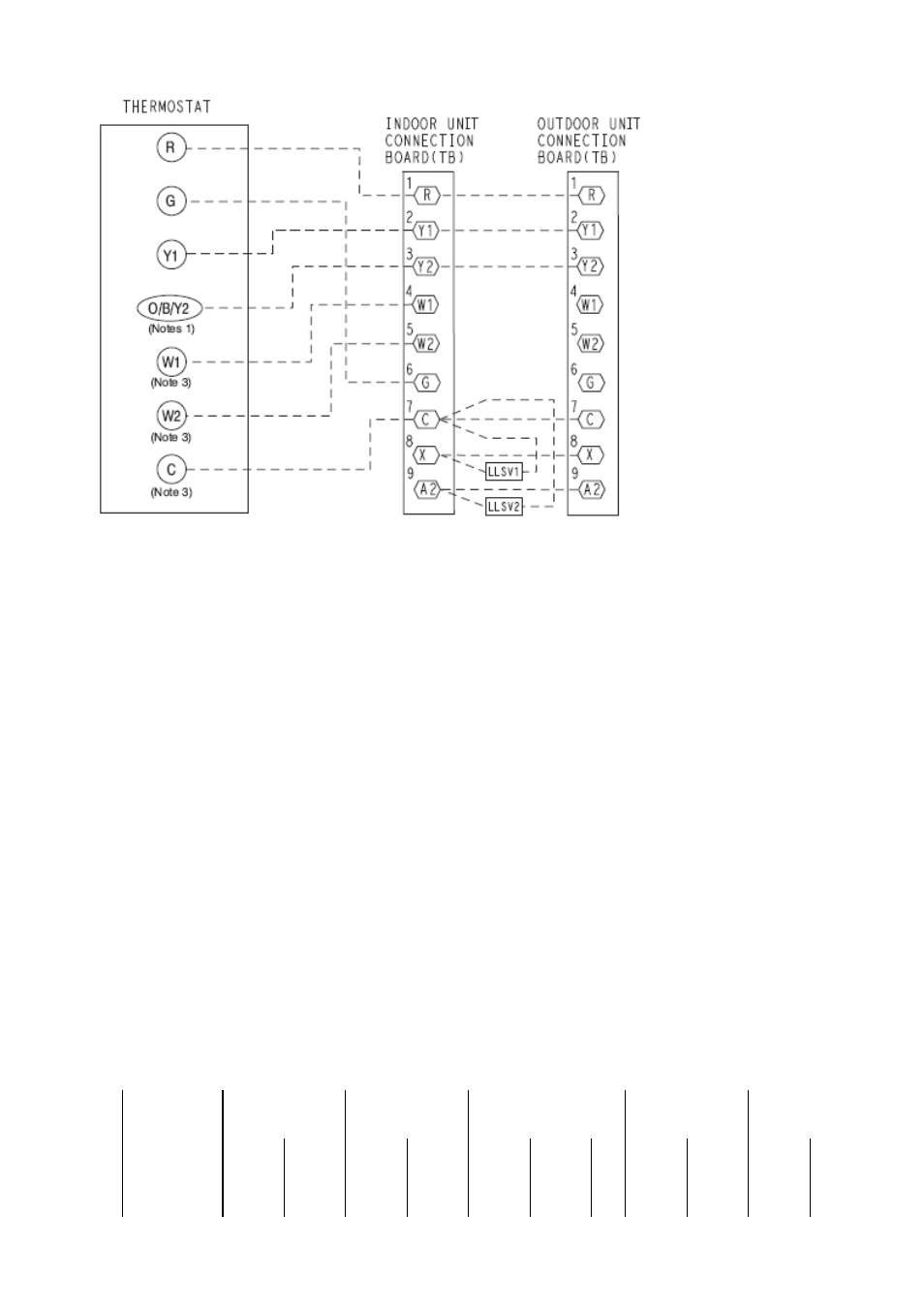

Рис. 16 – Типовые соединения удаленного термостата – 38AUD
Примечание 1: Стандартная многофункциональная маркировка. Для выбора Y2 следуйте указаниям
производителя по настройке конфигурации.
Примечание 2: Подключайте только в том случае, если для термостата нужен источник питания
переменного тока напряжением 24 В.
Примечание 3: Подключите W1 и W2, если установлены вспомогательные нагреватели.
- - - Эксплуатационная электропроводка
Внешние устройства – Трансформаторы цепи управления 38AU обеспечивают 24 В по NEC, Класс 2,
для запитывания внешних устройств управления.
Эти устройства включают в себя контактор электродвигателя внутреннего вентилятора (или
управляющее реле). Эти устройства могут также включать в себя электромагнитный клапан жидкостной
линии (два на модели 38AUD), управляющее реле экономайзера, контакторы или управляющие реле
вспомогательных электрических нагревателей, и другие устройства, выбранные проектировщиком
системы.
Трансформатор цепи управления TRAN1 обеспечивает управляющее питание, которое подается через
клемму R на клемму C на клеммной колодке монтажных соединений CTB, для запитывания устройства
блокировки электродвигателя вентилятора. Этот источник может также использоваться для запитывания
управляющего реле экономайзера и контакторов или реле электрического нагревателя. Максимальная
располагаемая мощность составляет 20 ВА. Проверьте величину согласованной нагрузки, создаваемой
внешними управляющими устройствами. Если максимальная согласованная нагрузка превышает 20 ВА,
приобретите и установите вспомогательный модуль трансформатор-реле (пригодный для блоков
208/230 и 460 В).
Трансформатор цепи управления TRANS3 обеспечивает управляющее питание, которое подается через
клеммы A1 (9) и A2 (10) на клемму C для электромагнитных клапанов жидкостной линии.
Максимальная располагаемая мощность составляет 40 ВА. Эти выводы включаются/выключаются
(ON/OFF) при помощи реле электромагнитных клапанов.
Таблица 11 – Электрические характеристики – 38AUZ*07-08
Блоки 60 Гц
Номинальное
напряжение
Диапазон
напряжений‡
Компрессор
Электродвигатели
наружных вентиляторов
(ea)
Без запитанной
электрической
розетки
С запитанной
электрической
розеткой
Раз
мер
блок
а
38A
U
В-фаза-Гц
Мин.
Макс.
RLA
LRA
Ватт FLA
Ко
л-
во
MCA MOCP
MCA
MOC
P
Z*07 400-3-50
380
420
9.7
64
270
0.7
2
13.5
20
15.9
25
