Детали
48 3A2535C

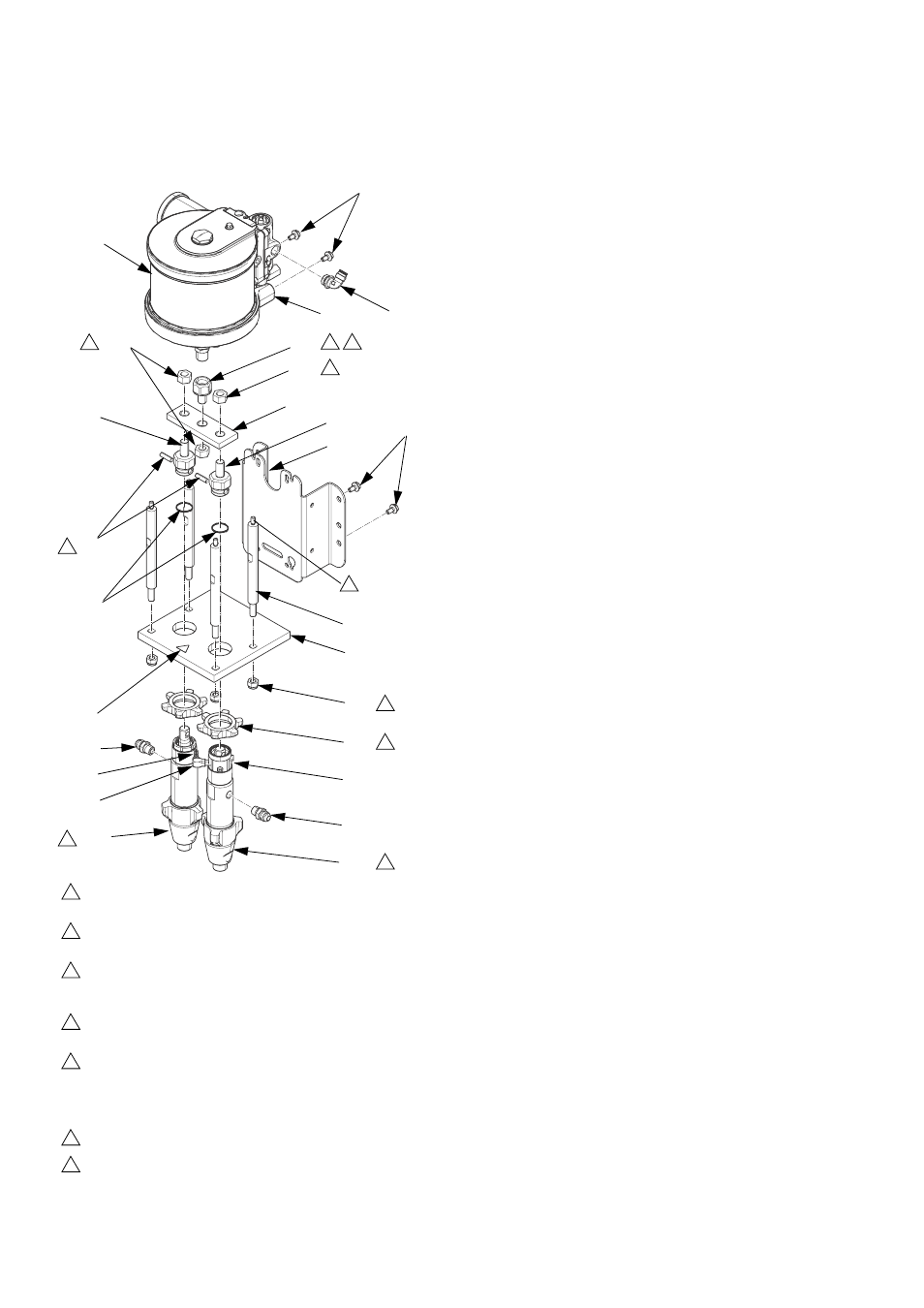

Узел насоса и пневмодвигателя A-25, 262573
Нанесите герметик и намотайте ленту из ПТФЭ на все
нешарнирные соединения и резьбу.
Затягивать гайки следует до значения 88,5-124
дюймофунтов (10-14 Н•м).
Затяните с моментом 77-85 футофунтов (105-115 Н•м).
Затяните гайку (313) после сборки штыря детали (306)
и пружины (307).
Установите адаптеры так, чтобы штыри (306) находились
на одной линии.
Смажьте резьбу цилиндров насоса (303, 304) и пластину
(301) смазкой перед сборкой на монтажной плите.
Соберите цилиндр насоса так, чтобы верхняя часть
резьбы насоса находилась выше уровня кромки
монтажной плиты на 1/2 витка резьбы.
Крутящий момент до 27—32 футофунтов (37—43 Н•м).
Используйте синий резьбовой стопор (средний).
1
2
3
4
5
6
7
301
322
310
302
6
312
312
303
304
309
307
306
305
305
313 3
315 313
3
319
311
314
324
318
317
2
308
316
314
325
3 7
5
5
5
4
Поз Деталь Описание Кол-во.
301 16G915 ПЛАСТИНА, монтажная, цилиндра 1
302 193031 ГАЙКА, предохранительная 2
303 262647 НАСОС, поршневой, со смазкой;
изоцианат 1
304 262648 НАСОС, поршневой; смола 1
305 15J132 ШАРНИР, соединительный 2
306 183210 ШПИЛЬКА, прямая, без головки 2
307 183169 ПРУЖИНА фиксирующая 2
308 M12LP0 ДВИГАТЕЛЬ, пневматический,
NXT, 6 дюймов, только
циклический; см. руководство
312796 1
309 16G929 ШПИЛЬКА стяжная 4
310 125266 ГАЙКА, стопорная, нейлоновая
m12 4
311 16G926 КРОНШТЕЙН, крепежный насоса 1
312 117833 ПЕРЕХОДНИК, 3/4-16 JIC x 3/8 npt 2
313 120553 ГАЙКА, центральная стопорная,
5/8-18 3
314 111799 ВИНТ, крышки, с шестигранной
головкой 4
315 16G914 АДАПТЕР, шток 1
316 114110 КОЛЕНО, ввертное, вертлюжное 1
317 15K783 КОЛЕНО, прохода, 90° 1
318 116746 ФИТИНГ, зазубренный,
плакированный 2
319 16G916 ПЛАСТИНА, вилки, насоса 1
322 15H108 ЭТИКЕТКА, точка зажима 1
324 100139 ЗАГЛУШКА, ТРУБА 2
325 15B565 КЛАПАН, 1/4 npt, длительного
останова 1
