Детали
3A2535C 47

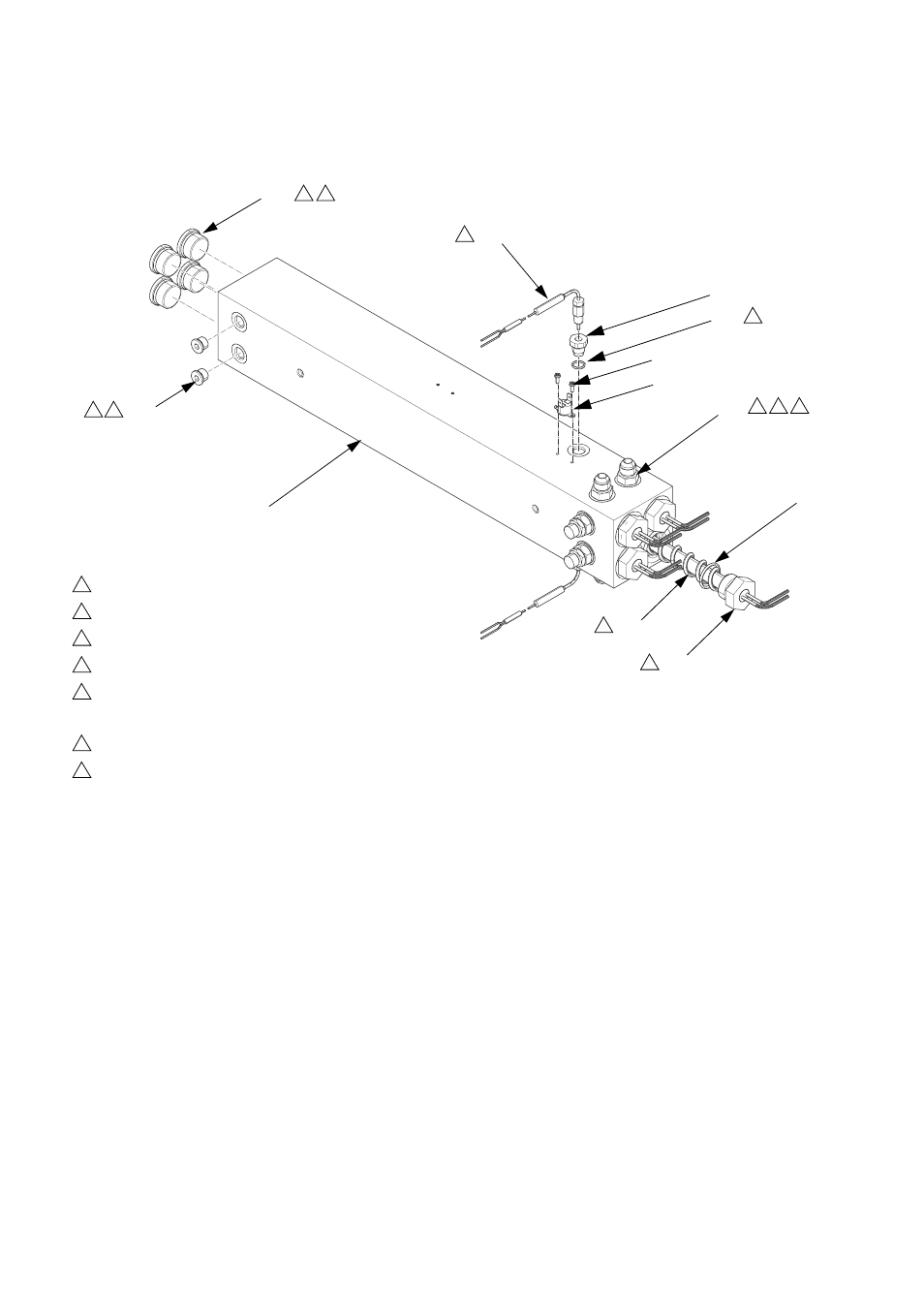

Нагреватель для двух зон мощностью 6 кВт, 24J788
1
351
361
354
357
356
362
359
352
358
360
355
353
Затяните до 120 футофунтов (163 Н•м).
Затяните до 23 футофунтов (31 Н•м).
Затяните до 40 футофунтов (54 Н•м).
Нанесите на деталь термопасту 110009.
Нанесите герметик и намотайте ленту из
ПТФЭ на все нешарнирные соединения и
резьбу без уплотнительных колец.
Нанесите смазку на уплотнительные кольца.
Расположите поврежденный корпус диска
(369) так, чтобы выхлопное отверстие было
обращено ко дну нагревателя.
1
2
3
4
5
6
7
6
3 6 7
6
5
1 6
2 5
ti17998a
Поз Деталь Описание Кол-во.
351 --- НАГРЕВАТЕЛЬ, для двух зон 1
352 124132 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 4
353 15H305 ФИТИНГ, заглушка полая
шестигранная 1-3/16 sae 4
354 121309 ФИТИНГ, переходника, sae-orb
x jic 4
355 15H304 ФИТИНГ, заглушка; 9/16 sae 2
356 15H306 ПЕРЕХОДНИК, термопара, 9/16
x 1/8 2
357 120336 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО,
комплект 2
358 16A112 НАГРЕВАТЕЛЬ, погружной,
(1500 Вт, 230 В) 4
359 15B137 РЕЛЕ перегрева 1
360 15B135 СМЕСИТЕЛЬ, погружной
нагреватель 4
361 117484 ДАТЧИК 2
362 --- БОЛТ, тех. маш., pnh 2
369 247520 КОМПЛЕКТ, поврежденный
диск 2
