Ремонт
38 3A2535C
Замена батареи модуля DataTrak или плавкого предохранителя
Замена батареи
1. Отвинтите кабель от задней поверхности блока
язычкового переключателя. См. Р
ИС . 16.
2. Извлеките кабель из двух кабельных зажимов.
3. Снимите модуль DataTrak с кронштейна. См.
Р
ИС . 17. Переместите модуль с прикрепленным
кабелем в безопасное помещение.
4. Для получения доступа к батарее извлеките
два винта на задней стороне модуля.
5. Отсоедините отработанную батарею и замените
новой одобренной батареей. См. Р
ИС . 18.
Замена предохранителя
1. Извлеките винт, снимите металлическую
полосу и пластмассовый держатель.
2. Извлеките предохранитель из платы.
3. Замените его новым предохранителем.
Батарея и предохранитель должны заменяться в
безопасном месте.
Для замены используйте только указанные ниже
одобренные батареи. Использование
неразрешенной батареи аннулирует гарантию
компании Graco и допуски FM/Ex.
•
Литиевая батарея марки Ultralife ¹ U9VL
• Щелочная батарея марки Duracell ¹ MN1604
• Щелочная батарея марки Energizer ¹ 522
• Щелочная батарея марки Varta ¹ 4922
Для замены используйте только предохранитель,
одобренный компанией Graco. Закажите деталь
24C580.

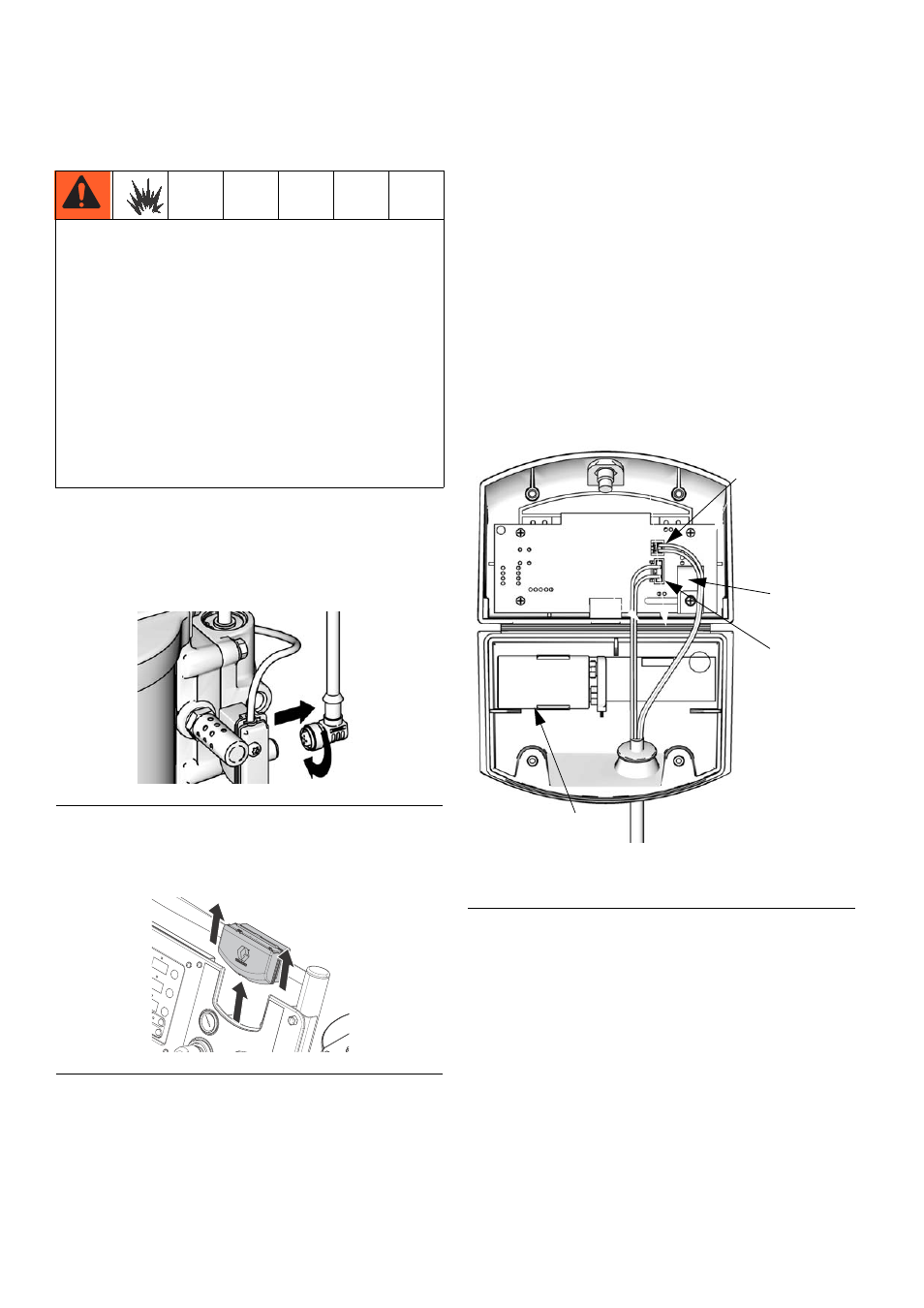

Р ИС . 16. Отсоединение модуля DataTrak
Р ИС . 17. Снятие модуля DataTrak
ti11992a
ti18004a
Р ИС . 18. Расположение батареи модуля DataTrak
и плавкого предохранителя
ti11994a
Батаре
Разъем кабеля
электромагнита
Предохранитель
Разъем кабеля
датчика
