Важная информация о двухкомпонентных материалах
3A2535C 11
d. Если замена модуля не устраняет эту проблему,
то причиной является не силовой модуль.
8. Проверьте целостность электрической цепи
нагревательных элементов с помощью омметра, см.
стр. 28.
E02. Повышенное потребление
тока через зону
1. Переведите главный выключатель питания в
положение OFF ("Выкл.") .
2. Снимите давление, стр.13.
ПРИМЕЧАНИЕ. Отсоедините гибкий шланг.

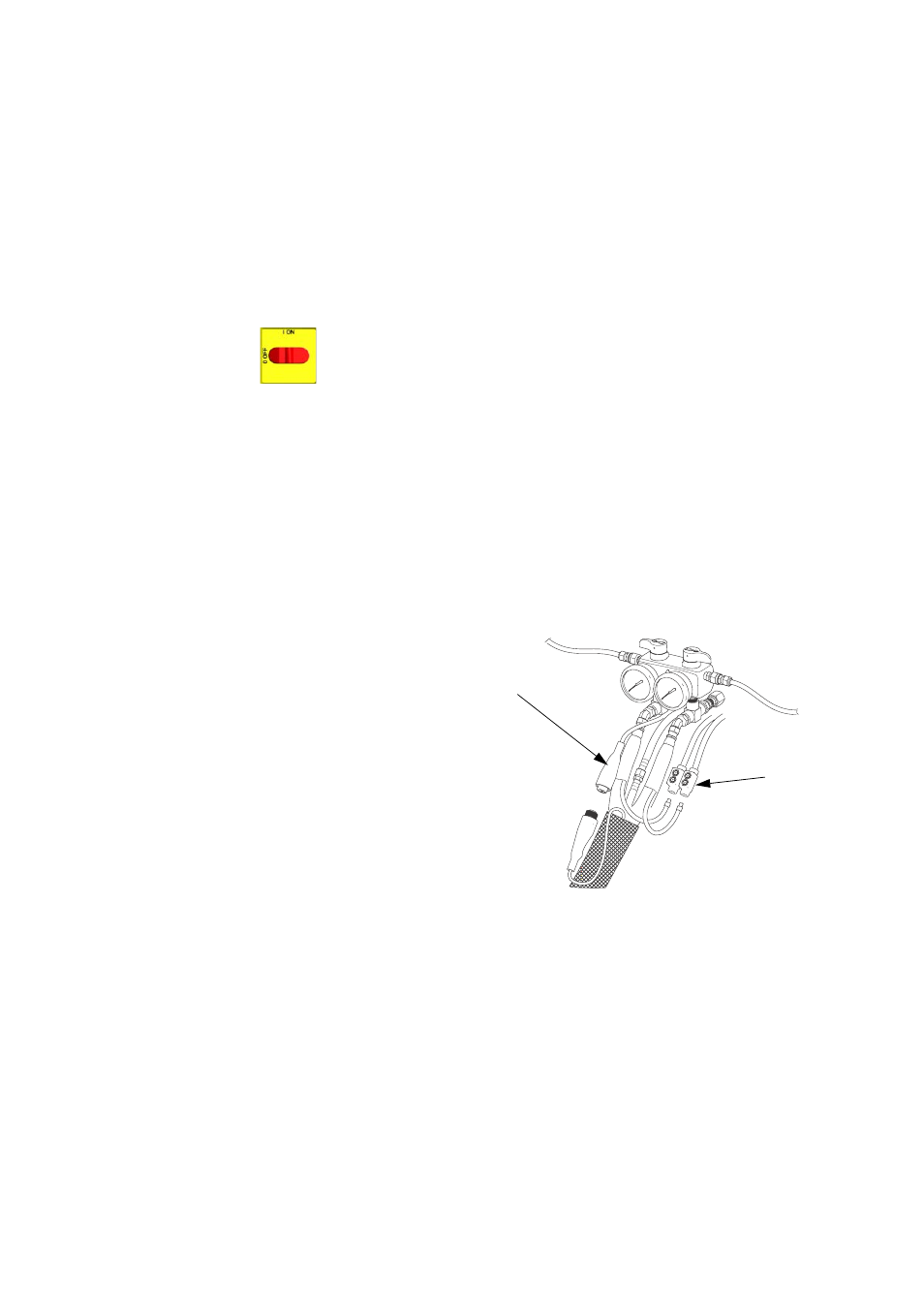

3. Отключите соединитель (D) шланга от Reactor.
4. С помощью омметра проверьте целостность
электрической цепи между двумя выводами разъема
шланга (D). Цепь должна быть разорвана.
5. Замените модуль зоны. Включите электропитание
зоны и проверьте, есть ли ошибки (см. стр. 27). Если
ошибка исчезла, замените неисправный модуль.
Для зоны шланга. Если вам не удается устранить ошибку,
выполните Проверка первичной цепи трансформатора
и Проверка вторичной цепи трансформатора (см.
стр. 33 и далее).
ПРИМЕЧАНИЕ. В случае возникновения ошибки по
избыточному току светодиод на модуле данной зоны
будет светиться красным светом.
E03. Отсутствие тока через зону
1. Проверьте на наличие сработавшего
автоматического выключателя в шкафу
электрооборудованием или на источнике
электропитания для этой зоны. Замените
автоматический выключатель, если он
систематически срабатывает.
2. Проверьте на отсутствие прослабленных или
нарушенных соединений в этой зоне.
3. Замените модуль зоны. Включите электропитание
зоны и проверьте, есть ли ошибки (см. стр. 27). Если
ошибка исчезла, замените неисправный модуль.
4. Если ошибка E03 возникает для всех зон, то
контактор 238CR может не замыкаться. Проверьте
разводку проводов от платы управления
нагревателем до катушки контактора.
a. Зона шланга: проверьте шланг на обрыв (см.
стр. 31).
b. Выполните Проверка первичной цепи
трансформатора и Проверка вторичной цепи
трансформатора (см. стр. 33 и далее).
ПРИМЕЧАНИЕ. В случае возникновения ошибки по
отсутствию тока светодиод на модуле соответствующей
зоны будет светиться красным светом.
E04. Не подключен датчик
температуры жидкости или
термопара
1. Проверьте, подключен ли датчик температуры к
длинному зеленому соединителю (B) на модуле
контроля температуры (см. стр. 26). Отсоедините и
снова подсоедините провода датчика.
2. Проверьте целостность электрической цепи датчика
температуры жидкости с помощью омметра (см.
стр. 10).
3. Если ошибка возникает для зоны шланга, то проверьте
соединения датчика FTS на каждой секции шланга.
4. Если ошибка возникает для зоны шланга, то
проверьте датчик FTS путем непосредственного
внесения в дозатор.
5. Чтобы проверить, не является ли модуль управления
нагревателем причиной этой неполадки, замкните
отрезком провода для замыкания два контакта,
соответствующие датчику FTS (красный и желтый
для зоны A èëè B, красный и фиолетовый для
шланга). На дисплее будет отображаться значение
температуры модуля управления нагревателем.
6. Если ошибка возникает для зоны шланга, временно
используйте режим контроля тока. См. инструкцию
по эксплуатации Reactor.
F
ti17788a
D
