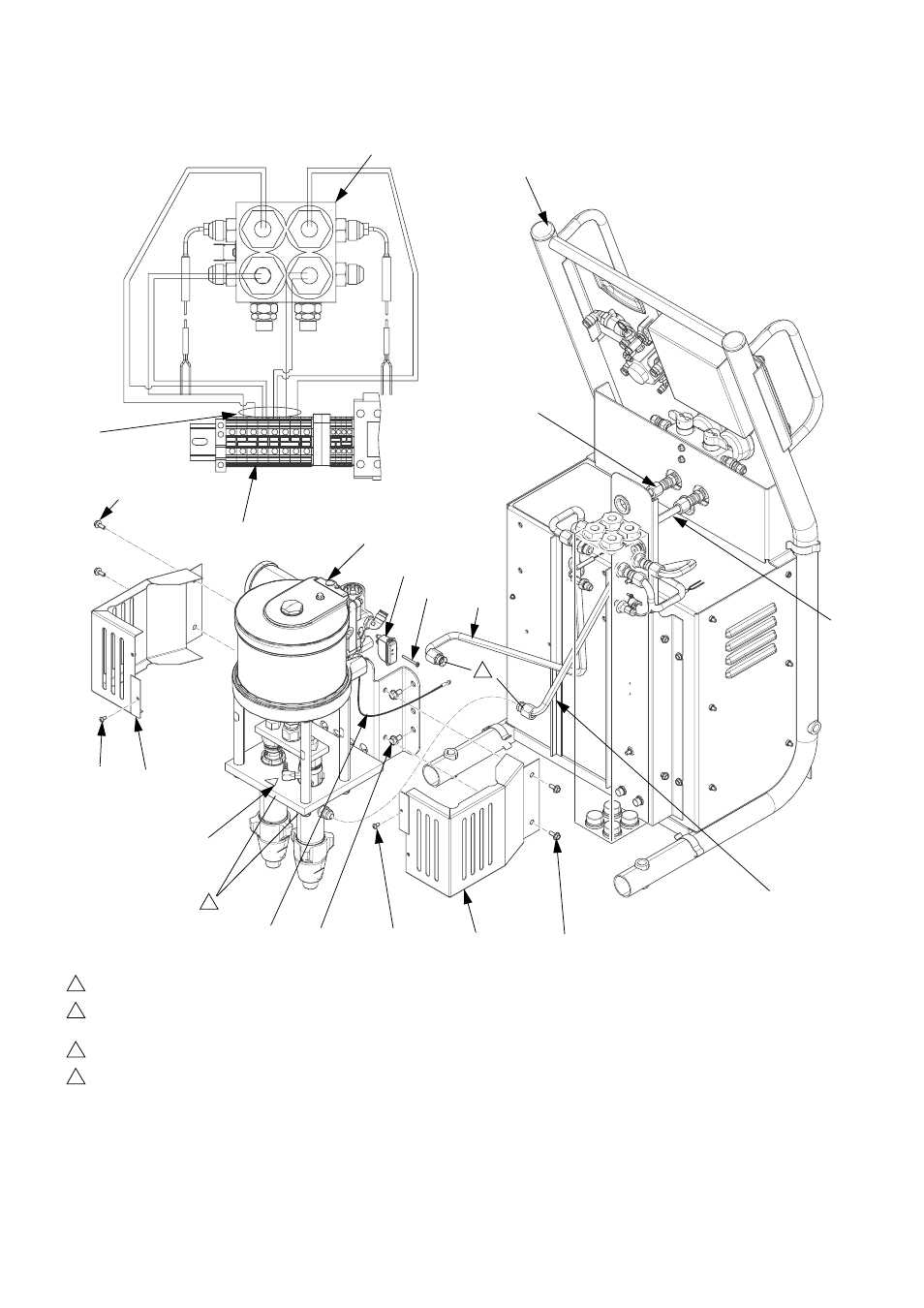

Детали
3A2535C 41
93
7
5
13 (x2)
63
63 13 (x2)
2
68
69
24
22
21
23
ti18024a
15
15
61
9 (x4)
25 (x2)
Затяните стопорные гайки насоса до 66-74 футофунтов (90-100 Н•м).
Нанесите на всю трубную резьбу на неповоротных соединениях анаэробный
полиакрилатный герметик для труб.
Затяните сторона патрубка до 212-265 дюймофунтов (24-30 Н•м).
Подсоедините заземляющий провод (94) к ушку двигателя и заземляющему ушку шкафа.
1
2
3
4
1
3
94
