Ремонт
22 3A2535C
Ремонт

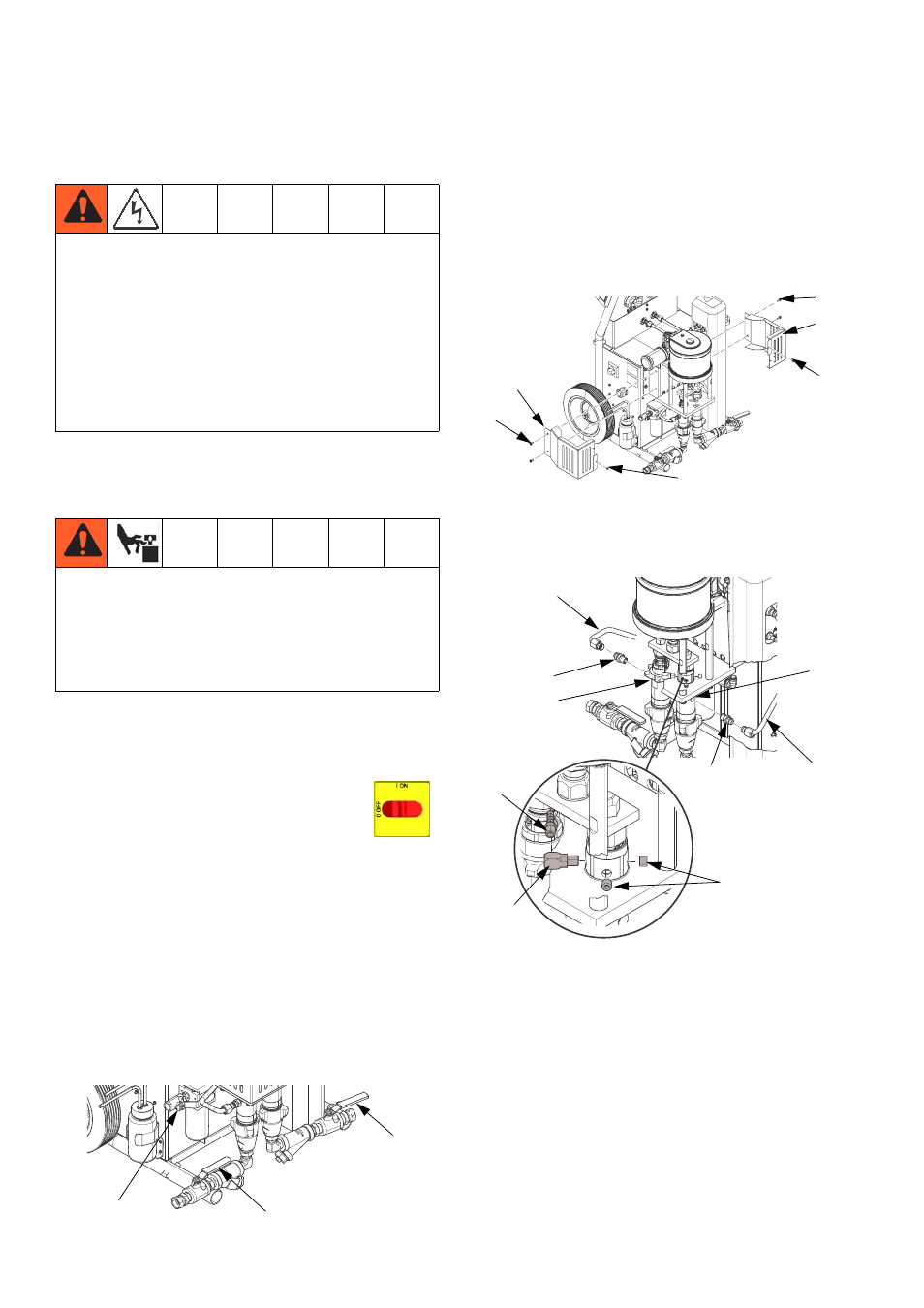

Отсоединение насоса
ПРИМЕЧАНИЕ. Инструкции по ремонту насоса
приведены в руководстве 309577.
1. Переведите главный выключатель питания
нагревателя в положение OFF ("Выкл.") .
2. Следуйте инструкциям, приведенным в разделе
Промывка, стр. 14.
3. Следуйте инструкциям, приведенным в разделе
Процедура снятия давления, стр. 13.
4. Следуйте инструкциям раздела Длительный
останов на стр. 14.
5. Выключите оба питающих насоса и закройте
оба впускные подающие клапаны (F).
6. Закройте воздушный впускной шаровой клапан (G)
7. Отверните винты (13, 15) и крышки насосной
штанги (63).
8. Отсоедините от переходников (312) стальные
выпускные трубки стороны А (21) и стороны В (23).
9. Снимите адаптер (312) с отверстия выпуска
жидкости (М).
10. Снимите с насоса стороны А зазубренный
фитинг (318), угловой фитинг (317) и две пробки
(324) труб.
ПРИМЕЧАНИЕ. Отсоединять трубки от
зазубренных фитингов необязательно.
Если не указано иначе, то все ремонтные работы
должны выполняться при отключенном
подаваемом напряжении и при заблокированном
источнике электропитания. Любой ремонт или
устранение неисправности на электрическом
оборудовании, выходящие за рамки настоящего
руководства, должен выполнять только
квалифицированный электрик. Закройте
воздушный впускной шаровой клапан и полностью
перекройте подачу сжатого воздуха.
При работе вал пневматического двигателя,
вилка, шток и шатун насоса находятся в
движении. Движущие части могут вызвать
серьезную травму при защемлении конечности и
привести к ее ампутации. При работе не
подносите руки и пальцы к шатуну.
F
F
G
ti17988a
13
63
63
ti17989a
15
15
13
21
23
324
317
312
312
ti17990a
318
M
M
