Ремонт
30 3A2535C
Термопара
1. Переведите главный выключатель питания в
положение OFF ("Выкл.") . Отсоедините
шнур питания.
2. Снимите давление, стр.13.
3. Дайте нагревателям остыть.
4. Снимите с нагревателя кожух.
5. Отсоедините провода термопары от контактов
В на модуле контроля температуры. См.
таблицу 2 на стр. 26 и Р
ИС . 6 на стр. 26.
6. Извлеките провода термопары из шкафа.
Заметьте, как они были проложены, чтобы
снова установить их точно так же.
7. См. Р ИС . 8. Ослабьте зажимную гайку (N).
Снимите термопару (361) с нагревательного
элемента (351), затем снимите корпус
термопары (Н). Не снимайте адаптер
термопары (356), если не требуется. Если
адаптер необходимо снять, то убедитесь, что
смеситель (360) не препятствует его замене.
8. Замените термоэлемент (см. Р ИС . 8).
a. Снимите с наконечника термопары (T)
защитную ленту.
b. Оберните внешнюю резьбу лентой из ПТФЭ
и нанесите на нее герметик, привинтите
корпус термопары (H) к адаптеру (356).
c. Протолкните термоэлемент (361) внутрь,
чтобы наконечник (T) касался
нагревательного элемента (358).
d. Придерживая термопару (T) напротив
нагревательного элемента, затяните
зажимную гайку (N) на 1/4 оборота.
9. Протяните провода (S) в шкаф и соедините их
со жгутом, как ранее. Подключите провода к
плате.
10. Установите кожух нагревателя на место.
11. Одновременно включите нагреватели A è B для
проверки. Их температура должна повышаться
с одинаковой скоростью. Если температура
одного из нагревателей ниже, ослабьте
зажимную гайку (N) и затяните корпус
термопары (H) так, чтобы наконечник
термопары (T) касался элемента (358).
Прочтите раздел Предупреждения, стр. 4.
Перед началом ремонта дождитесь, пока
нагреватель не остынет.

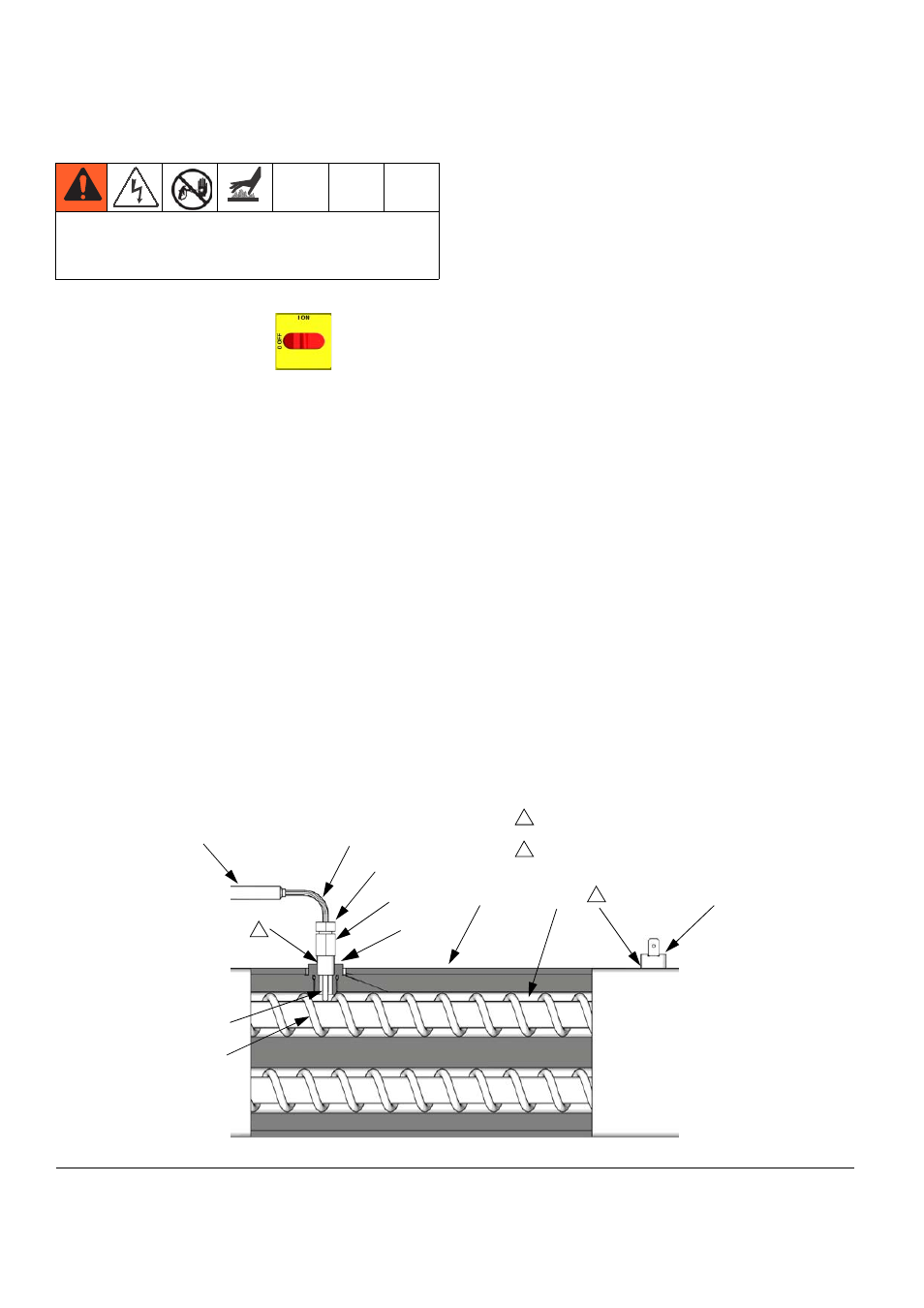

Р ИС . 8. Термопара
360
301
S
N
H
T
358
Оберните резьбу лентой из ПТФЭ и нанесите на
нее герметик. 1
1
359
ti7924a
Нанесите на деталь термопасту 110009. 2
2
361
356
