Ремонт
3A2535C 23
11. Сдвиньте вверх проволочный зажим (307).
Вытолкните удерживающий штифт (306) наружу.
12. Ослабьте контргайку (302) сильным ударом
молотка, не создающего искр.
13. Выкрутите насос из монтажной плиты (301).
14. Процедуры ремонта и сведения о запасных
деталях см. в руководстве по насосу.
Подсоединение насоса
1. Убедитесь, что контргайка (302) накручена на
насос плоской стороной вверх. Смажьте
монтажную резьбу на плите и цилиндрах насоса
(303, 304) литиевой смазкой. Вкручивайте насос
в монтажную плиту (301) до тех пор, пока
верхняя часть резьбы насоса не будет
находиться выше уровня кромки монтажной
плиты на 1/2—1 1/2 витка резьбы.
ПРИМЕЧАНИЕ. Соединительные шарниры (302)
шатуна насоса нужно расположить так, чтобы
штыри (306) сошлись на одной линии.
2. Совместите отверстие шатуна насоса с
отверстием шарнира. Втолкните
удерживающий штырь (306). Потяните вниз
проволочный зажим (307), чтобы прикрылись
концы штырей.
3. Затяните контргайку (302) сильными ударами
молотка, не создающего искр.
4. Установите адаптер (312) на отверстия выпуска
жидкости. Подсоедините стальные выпускные
трубки стороны А (21) и В (23).
5. Только для насоса Iso A.
a. Установите пробки труб (324).
b. Соедините два трубопровода (N) к
смазочному резервуару насоса ISO.
Промойте и заполните резервуар составом
TSL 206995.
6. Заполните смачиваемую крышку насоса для
компонента В (полимер) составом TSL 206995.

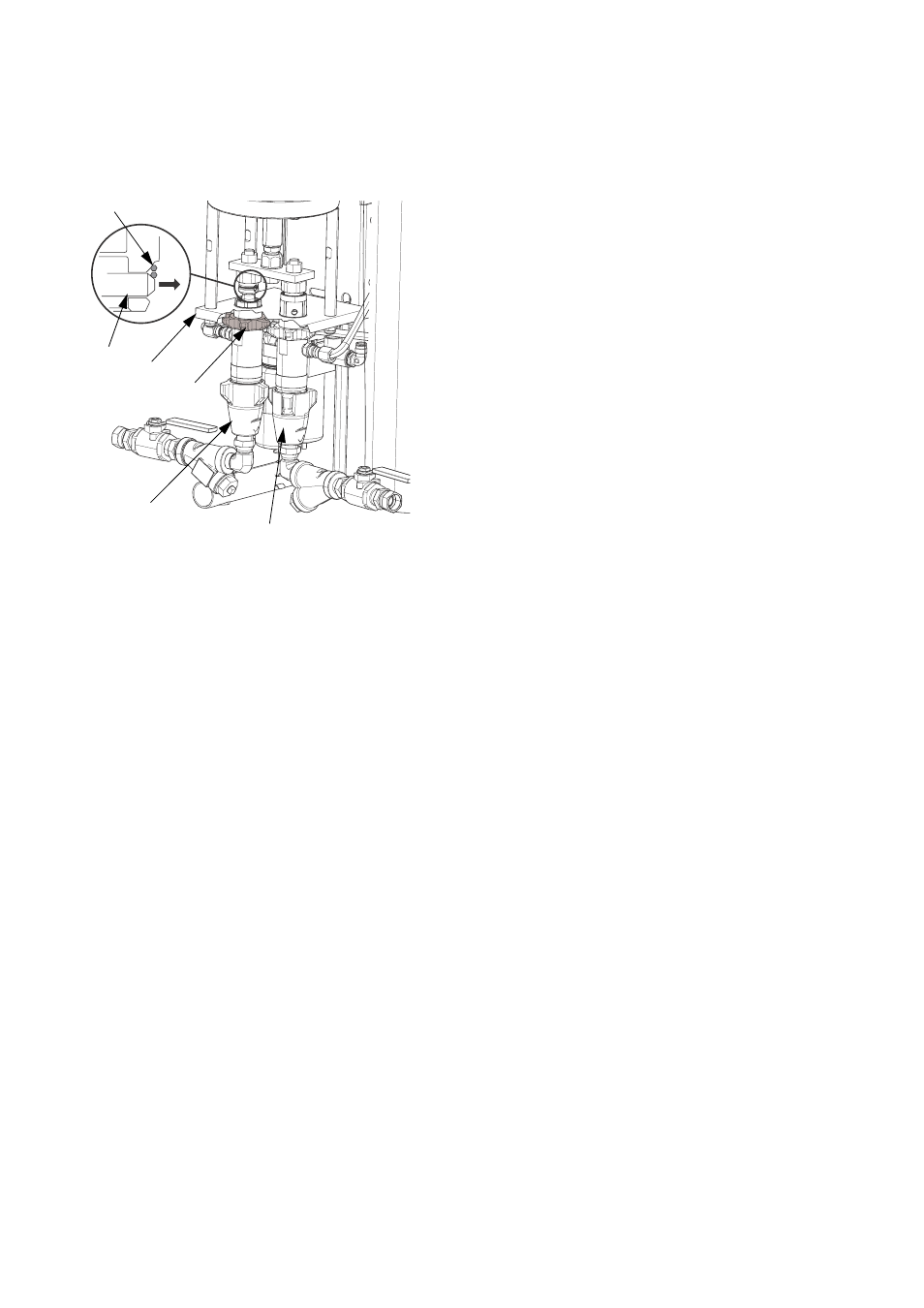

ti17991a
307
306
302
301
304
303
