Ремонт
34 3A2535C
Замена модуля прерывателя
1. Переведите главный выключатель питания в
положение OFF ("Выкл.") . Отсоедините
шнур питания. Включите автоматические
выключатели для проверки.
2. Снимите давление, стр.13.
3. С помощью омметра проверьте, замкнута ли
цепь каждого автоматического выключателя
(между верхним и нижним выводом). Если цепь
разомкнута, сбросьте автоматический
выключатель и проверьте его снова. Если цепь
по-прежнему разомкнута, замените
автоматический выключатель, как указано
ниже.
a. См. электросхемы и таблицу ниже.
Отсоедините провода и снимите
неисправный автоматический выключатель.
ПРИМЕЧАНИЕ. Для того чтобы идентифицировать
кабели и разъемы, см. электрические схемы и
чертежи деталей на стр. 49 и 51.
b. Установите новый выключатель и заново
подсоедините провода.
Поз. Размер Компонент
CB1 50 А Вспомогательный шланг
(одинарный)
CB2 40 А Основной шланг (двойной)
CB3 25 А Нагреватель А (двойной)
CB4 25 А Нагреватель В (двойной)

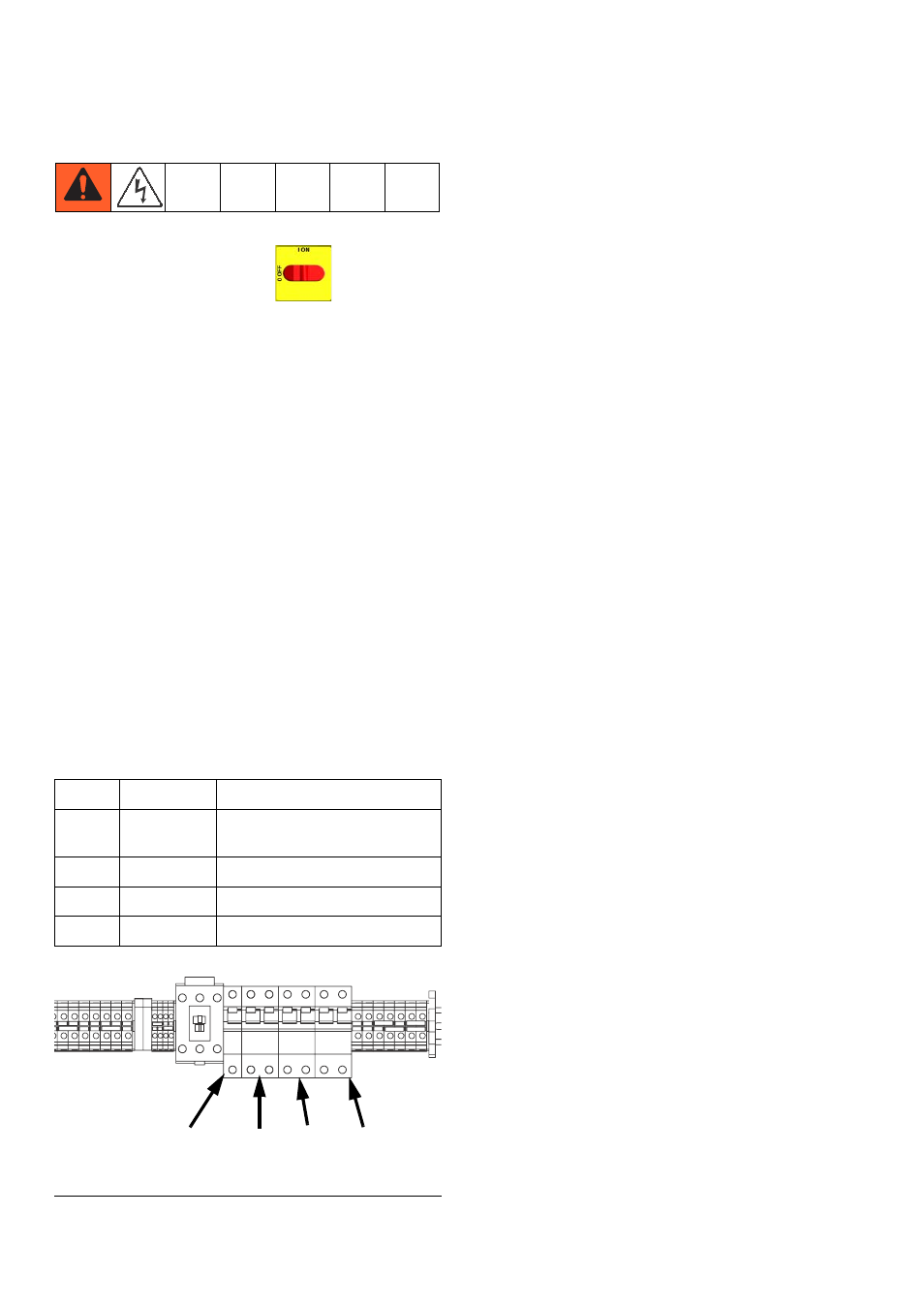

Р ИС . 12
ti17569a
CB1 CB2 CB3 CB4
